API Gateway:TCP 接続タイムアウトの設定

概要

クライアントが API Gateway を呼び出すと、ゲートウェイは TCP 接続を介してリクエストをバックエンドサービスに中継します。これらの接続に対するタイムアウト設定が不適切な場合、リクエストの失敗や、場合によってはシステム全体の停止を招く可能性があります。このガイドでは、信頼性の高い通信を確保し、潜在的な問題を防ぐための TCP タイムアウトの設定方法を説明します。

HTTP 上の TCP 接続では、一般的に次のタイムアウト設定が使用されます：

• ConnectionTimeout

• WriteTimeout

• ReadTimeout

ネットワーク状況に基づいて ConnectionTimeout と WriteTimeout を設定してください。パブリックネットワークでの通信では、一般的に長めのタイムアウトが必要です。たとえば、 ConnectionTimeout と WriteTimeout の両方を 10 秒に設定できます。内部ネットワークでの通信では、短めのタイムアウトを使用できます。

一方、 ReadTimeout はバックエンドサービスの処理時間に基づいて設定する必要があります。複数の読み取りタイムアウトが関わるゲートウェイのシナリオでは、特定のルールに従う必要があります。

TCP 接続タイムアウト設定の原則

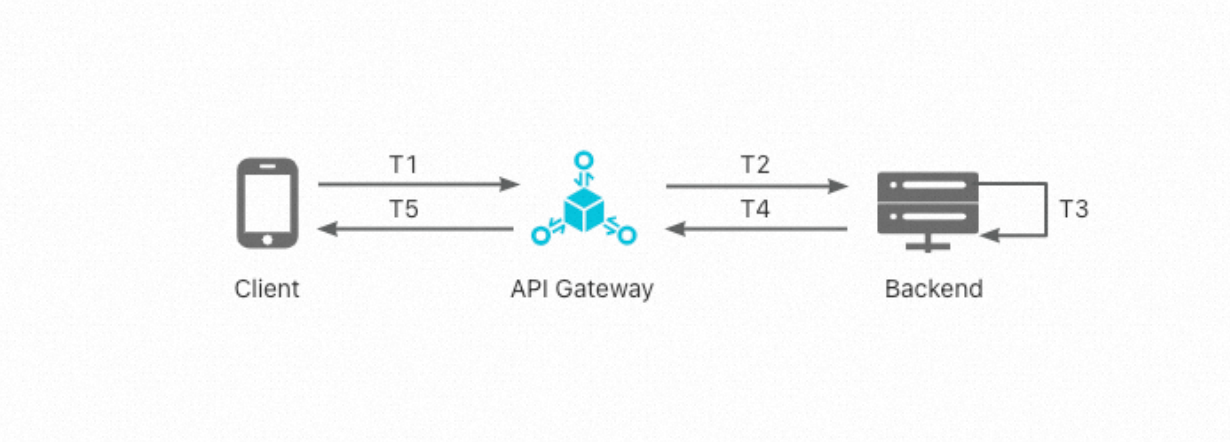

次の図は、クライアントが API Gateway を呼び出す単純なリクエストパスを示しています。クライアントは API Gateway にリクエストを送信し、API Gateway はそれをバックエンドサービスに転送します。バックエンドサービスがリクエストを処理してレスポンスを返すと、API Gateway はこのレスポンスをクライアントに中継します。

このプロセスでは、次の 2 つのタイムアウト設定が重要です：

1. クライアントが API Gateway からレスポンスを受信するまでのタイムアウト (ClientReadTimeout)。クライアント側で設定します。

2. API Gateway がバックエンドサービスからレスポンスを受信するまでのタイムアウト (APIGatewayBackendTimeout)。API Gateway のコンソールで設定します。

図が示すように、

ClientReadTimeout = T2 + T3 + T4 + T5

APIGatewayBackendTimeout = T2 + T3 + T4

そのため、 ClientReadTimeout と APIGatewayBackendTimeout を設定する際は、次の 2 つのルールに従う必要があります：

• APIGatewayBackendTimeout は、バックエンドサービスの処理時間より長くする必要があります。

• ClientReadTimeout は APIGatewayBackendTimeout より長くする必要があります。

たとえば、バックエンドサービスが通常 10 秒未満でリクエストを処理する場合は、 APIGatewayBackendTimeout を 10 秒、 ClientReadTimeout を 15 秒に設定してください。これにより、バックエンドがレスポンスを返すまで TCP 接続が十分な時間維持されます。

設定

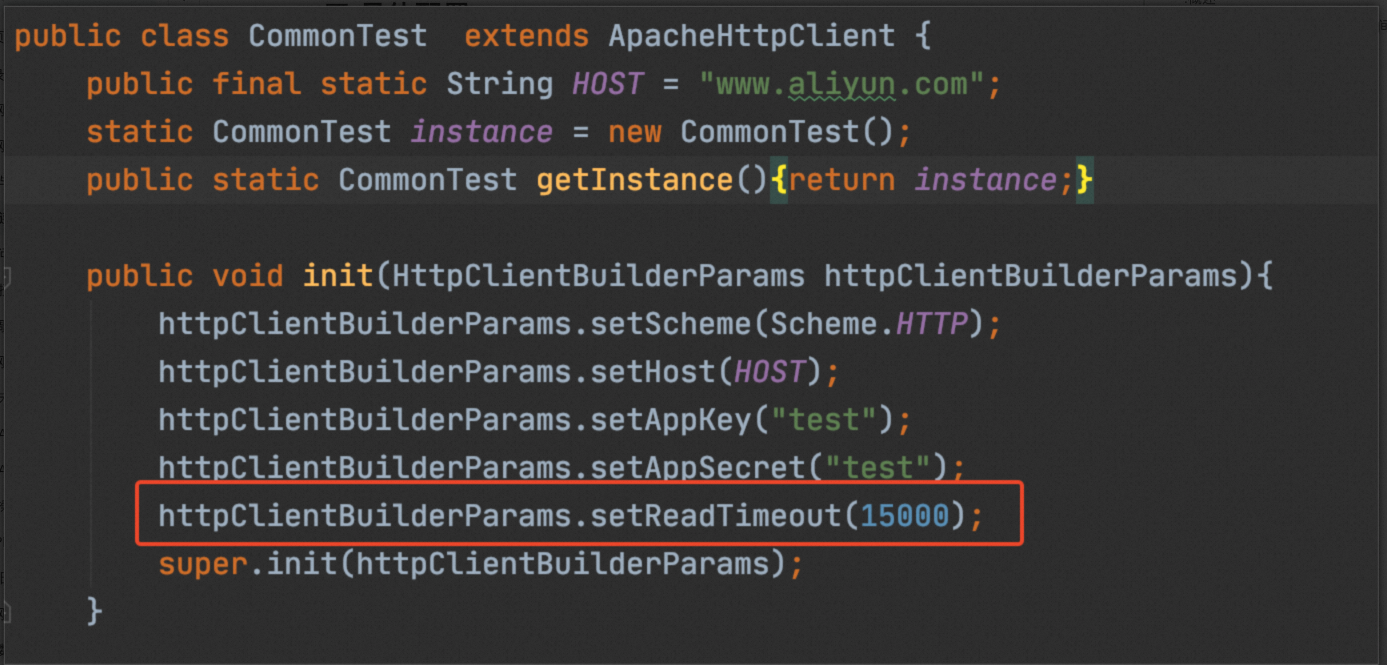

クライアントの HttpClient コネクションプールの初期化コードで ClientReadTimeout を設定します。次の例は、API Gateway SDK を使用して設定する方法を示しています：

public class CommonTest  extends ApacheHttpClient {
    public final static String HOST = "www.aliyun.com";
    static CommonTest instance = new CommonTest();
    public static CommonTest getInstance(){return instance;}
    public void init(HttpClientBuilderParams httpClientBuilderParams){
        httpClientBuilderParams.setScheme(Scheme.HTTP);
        httpClientBuilderParams.setHost(HOST);
        httpClientBuilderParams.setAppKey("test");
        httpClientBuilderParams.setAppSecret("test");
        httpClientBuilderParams.setReadTimeout(15000);
        super.init(httpClientBuilderParams);
    }
}

API のバックエンドサービスを定義する際に、API Gateway のコンソールで APIGatewayBackendTimeout を設定します。

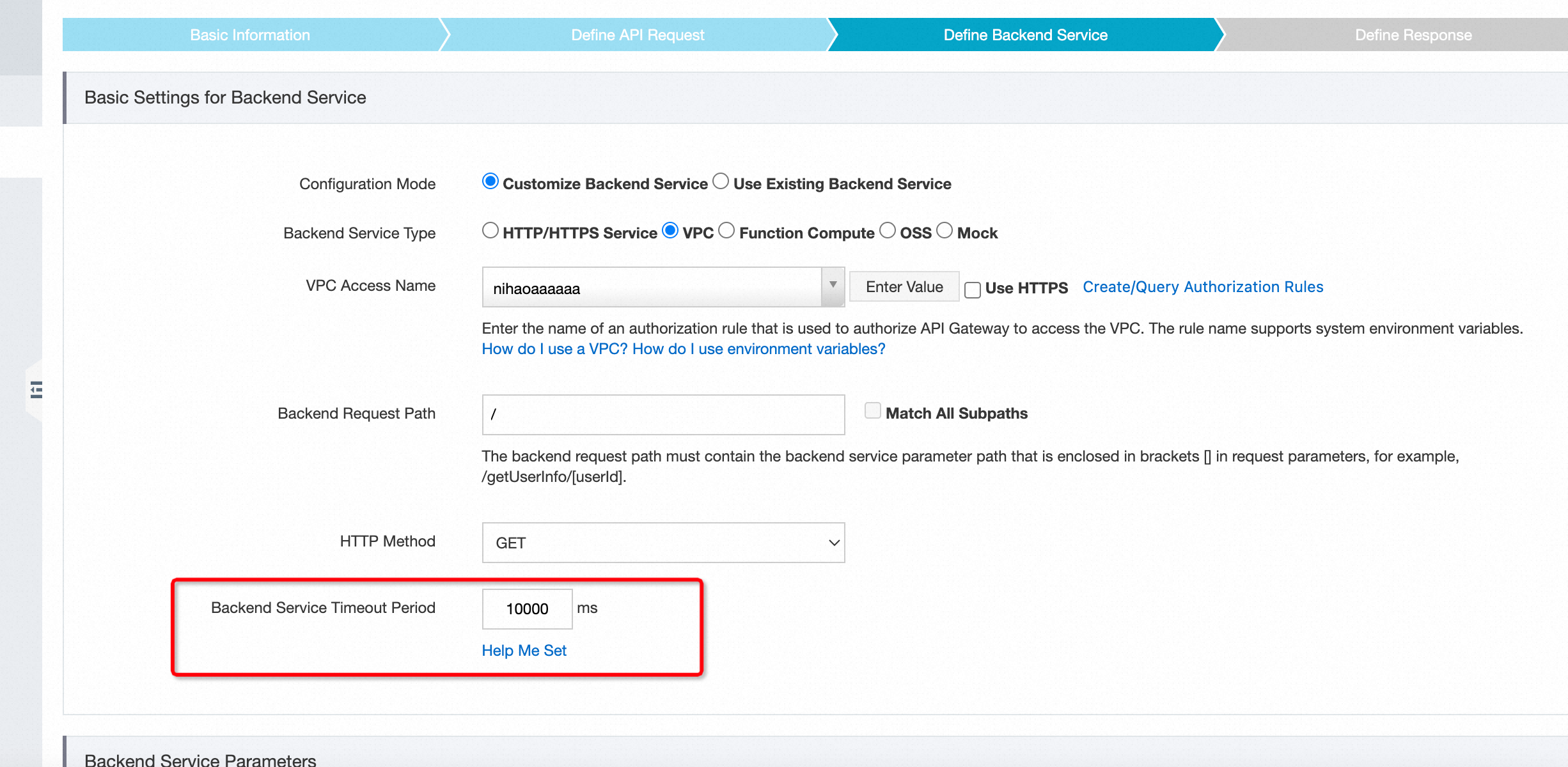

[API バックエンドサービスの定義] ステップで、基本バックエンド定義の [バックエンドタイムアウト] フィールドに目的の値を設定します。デフォルトは 10,000 ms です。

APIGatewayBackendTimeout の優先度

API Gateway のコンソールでは、複数の場所で APIGatewayBackendTimeout を設定できます：

• バックエンドサービス

• API バックエンド

• ルートプラグイン

複数の場所で APIGatewayBackendTimeout を設定した場合、次の優先順位が適用されます：ルートプラグイン > API バックエンド > バックエンドサービス
