API Gateway:クラウドネイティブ API Gateway インスタンスを使用した ACK クラスタの管理

前提条件

• 2 つの ACK クラスタが作成されていること。詳細については、「ACK マネージドクラスターを作成する」をご参照ください。

• 2 つの ACK クラスタに同じ名前のサービスがデプロイされていること。次のサンプルコードは、httpbin という名前のサービスに使用されます。

  YAML コンテンツの表示

  apiVersion: apps/v1
  kind: Deployment
  metadata:
    name: httpbin
    namespace: default
  spec:
    replicas: 1
    selector:
      matchLabels:
        app: httpbin
    template:
      metadata:
        labels:
          app: httpbin
          version: v1
      spec:
        containers:
          - image: registry.cn-hangzhou.aliyuncs.com/mse-ingress/go-httpbin
            args:
              - "--version=v1"
            imagePullPolicy: Always
            name: httpbin
  ---
  apiVersion: v1
  kind: Service
  metadata:
    name: httpbin
    namespace: default
  spec:
    ports:
      - port: 8080
        protocol: TCP
    selector:
      app: httpbin

背景

本番環境では、ビジネスの安定性が高いことが求められる場合、複数の ACK クラスタをピアツーピア方式でデプロイして、高可用性を確保できます。たとえば、クラスタ A はゾーン A にデプロイされ、クラスタ B はゾーン B にデプロイされます。同じサービスが 2 つのクラスタにデプロイされます。1 つのクラスタで障害が発生した場合、トラフィックは別のクラスタのサービスに切り替えられます。

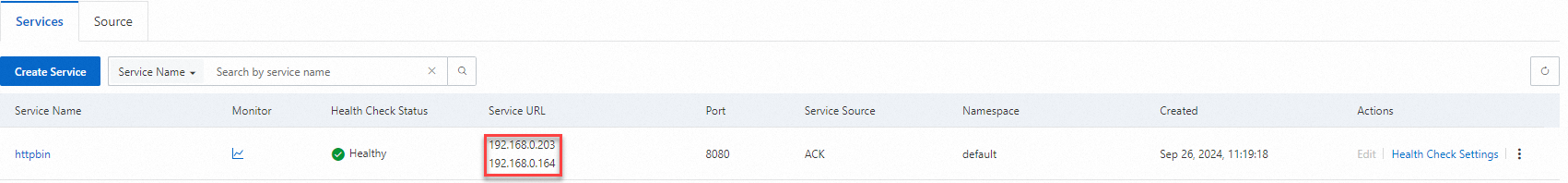

クラウドネイティブ API Gateway は、ビジネスの高可用性デプロイメント要件を満たすために、マルチクラスタアクセス機能を提供します。クラウドネイティブ API Gateway インスタンスがクラスタ A とクラスタ B の両方に関連付けられている場合、インスタンスは 2 つのクラスタ内の同じ名前のサービスを 1 つのサービスに結合します。結合されたサービスの名前は元のサービス名と同じですが、結合されたサービスの IP アドレスリストには、2 つのサービスのすべての IP アドレスが含まれます。クラスタ A または B で障害が発生した場合、すべてのトラフィックはインスタンスのルーティング機能を使用して正常なクラスタに自動的に分散されます。この機能は、インスタンスのアクティブヘルスチェック機能と併用することをお勧めします。アクティブヘルスチェック機能により、インスタンスはサービスの IP アドレスの可用性をアクティブに検出できます。これは、自動トラフィック切り替えの実装に役立ちます。

次の図では、クラウドネイティブ API Gateway インスタンスが 2 つの ACK クラスタのサービス A とサービス B を管理しています。クラスタ B でクラッシュが発生した場合でも、インスタンスを使用してクラスタ A のサービス A とサービス B にアクセスできます。すべてのトラフィックは、人手を介さずにクラスタ A に自動的に切り替えられます。

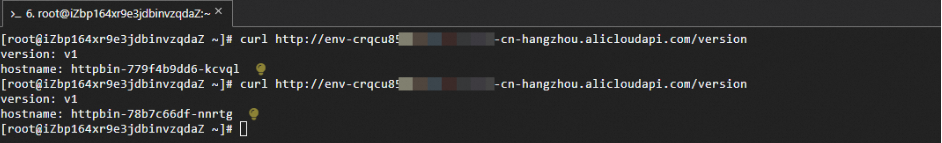

結果の確認
