    Container Service for Kubernetes:ACK TerwayとCilium Hubbleを使用してネットワーク可観測性を実装する

    ドキュメントセンター

    Container Service for Kubernetes:ACK TerwayとCilium Hubbleを使用してネットワーク可観測性を実装する

    最終更新日:Jan 26, 2025

    Terwayネットワークプラグインを使用してコンテナのネットワークトラフィックとネットワークポリシーを表示するContainer Service for Kubernetes (ACK) クラスターにCilium Hubbleをデプロイできます。 これにより、ネットワークアーキテクチャとビジネストポロジを監視できます。 このトピックでは、Cilium Hubbleを使用して、パケットの送信元や宛先など、コンテナネットワーク内のネットワークトラフィックに関する統計を表示する方法について説明します。

    前提条件

    ACK管理クラスターが作成されます。

    説明

    Cilium HubbleはTerwayの複数のポッドモードのための1つのENIだけ支えます。 このモードはIPVLANに基づいています。 したがって、ACKクラスターを作成するときは、[Network Plug-in] パラメーターに [Terway] を、[Terway Mode] パラメーターに [IPv6] を選択する必要があります。 それ以外の場合は、CiliumHubbleを使用できません。

    ステップ1: Terway ConfigMap eni-configの変更

    ACKコンソールの使用

    1. Terway ConfigMap eni-configを変更します。

      1. ACKコンソールにログインします。 左側のナビゲーションウィンドウで、[クラスター] をクリックします。

      2. [クラスター] ページで、管理するクラスターの名前をクリックします。 左側のナビゲーションウィンドウで、[設定] > [設定] を選択します。

      3. の上部に設定マップページからkube-systemを選択します。名前空間ドロップダウンリストで、eni-config ConfigMapを見つけ、YAMLの編集で、アクション列を作成します。

      4. では、YAMLで表示パネル, 検索10-terway.confに次のパラメーターを追加します。10-terway.confをクリックし、OK.

        "cilium_enable_hubble":"true",
"cilium_hubble_listen_address":":4244",
"cilium_hubble_metrics_server":":9091",
"cilium_hubble_metrics":"drop,tcp,flow,port-distribution,icmp",

        パラメーター

        説明

        補足

        eniip_virtual_type

        IPVLANモードを有効にするかどうかを指定します。

        ConfigMapにこのパラメーターが含まれていない場合、または値がIPVLANに設定されていない場合、クラスターはCilium Hubbleをサポートしていません。

        cilium_enable_hubble

        Cilium Hubbleがネットワークトラフィックを分析できるようにするかどうかを指定します。

        この例では、このパラメーターは "true" に設定されています。

        cilium_hubble_listen_address

        Cilium Hubble Serviceを公開するために使用されるポート。

        この例では、このパラメーターは ":4244" に設定されています。

        cilium_hubble_metrics_server

        Cilium Hubbleメトリクスサーバーを公開するために使用されるポート。

        この例では、このパラメーターは ":9091" に設定されています。

        cilium_hubble_metrics

        Cilium Hubbleを使用して収集するメトリック。 複数のメトリックはコンマ (,) で区切ります。

        HTTPやDNSなどのレイヤー7ネットワーク機能はサポートされていません。 Cilium Hubbleは、「drop、tcp、flow、port-distribution、icmp」のメトリックを収集できます。

        説明

        過剰な数のメトリックを指定すると、Cilium Hubbleのパフォーマンスが影響を受ける可能性があります。

    2. 変更されたConfigMapのTerwayポッドを再起動して有効にします。

      1. 詳細ページの左側のナビゲーションウィンドウで、[ワークロード] > [ポッド] を選択します。

      2. の上部にポッドページからkube-systemを選択します。名前空間ドロップダウンリストで、検索ボックスにterway-eniipと入力し、もっと > 削除で、アクション名前がterway-eniip-xxxである各ポッドの列。

      3. 表示されるメッセージで、[OK] をクリックします。

        [ポッド] ページで、terway-eniip-xxxの [ステータス] 列に [実行中] が表示されると、ポッドが再起動されます。

      4. 上記の手順を繰り返して、すべてのTerwayポッドを削除します。

    kubectlを使う

    1. Terway ConfigMap eni-configを変更します。

      1. 次のコマンドを実行して、Terway ConfigMap eni-configを変更します。

        kubectl -n kube-system edit configmap eni-config

      2. 次のコンテンツをTerway ConfigMapの10-terway.confに追加し、ConfigMapを保存します。

        "cilium_enable_hubble":"true",
"cilium_hubble_listen_address":":4244",
"cilium_hubble_metrics_server":":9091",
"cilium_hubble_metrics":"drop,tcp,flow,port-distribution,icmp",

        パラメーター

        説明

        補足

        eniip_virtual_type

        IPVLANモードを有効にするかどうかを指定します。

        ConfigMapにこのパラメーターが含まれていない場合、または値がIPVLANに設定されていない場合、クラスターはCilium Hubbleをサポートしていません。

        cilium_enable_hubble

        Cilium Hubbleがネットワークトラフィックを分析できるようにするかどうかを指定します。

        この例では、このパラメーターは "true" に設定されています。

        cilium_hubble_listen_address

        Cilium Hubble Serviceを公開するために使用されるポート。

        この例では、このパラメーターは ":4244" に設定されています。

        cilium_hubble_metrics_server

        Cilium Hubbleメトリクスサーバーを公開するために使用されるポート。

        この例では、このパラメーターは ":9091" に設定されています。

        cilium_hubble_metrics

        Cilium Hubbleを使用して収集するメトリック。 複数のメトリックはコンマ (,) で区切ります。

        HTTPやDNSなどのレイヤー7ネットワーク機能はサポートされていません。 Cilium Hubbleは、「drop、tcp、flow、port-distribution、icmp」のメトリックを収集できます。

        説明

        過剰な数のメトリックを指定すると、Cilium Hubbleのパフォーマンスが影響を受ける可能性があります

    2. 変更されたConfigMapのTerwayポッドを再起動して有効にします。

      kubectl rollout restart daemonset -n kube-system terway-eniip

    ステップ2: Cilium Hubbleのインストール

    1. ACKコンソールにログインします。 左側のナビゲーションウィンドウで、[クラスター] をクリックします。

    2. [クラスター] ページで、管理するクラスターの名前をクリックします。 クラスターの詳細ページの左側のウィンドウで、[アプリケーション] > [ヘルム] を選択します。

    3. [Helm] ページで、[デプロイ] をクリックします。 [基本情報] ステップで、次の表に基づいてパラメーターを設定します。

      パラメーター

      例

      アプリケーション名

      ack-terway-hubble

      名前空間

      kube-system

      ソース

      デフォルト値: Marketplace。

      チャート

      • シナリオを使用する: [すべて] を選択します。

      • サポートされているアーキテクチャ: amd64を選択します。

      • 検索ボックスにack-terway-hubbleと入力します。

      [ack-terway-hubble] カードを選択し、[Next] をクリックします。

    4. [パラメーター] ステップで、[チャートバージョン] パラメーターを設定します。 [パラメーター] セクションで、ingressのhostsパラメーターを指定します。ホストは、ハッブルUIにログインするために使用されます。 ビジネス要件に基づいて他のパラメーターを設定します。 [OK] をクリックします。

      説明

      次の表のingressで説明するパラメーターを指定する必要があります。

      パラメーター

      説明

      enabled

      Ingressを使用してハッブルUIにアクセスするかどうかを指定します。

      annotations

      Ingressの注釈。

      パス

      Ingressのルートパス。

      hosts

      Ingressのホスト。

      tls

      Ingressのトランスポート層セキュリティ (TLS) 設定。

    ステップ3: Cilium Hubbleを使用する

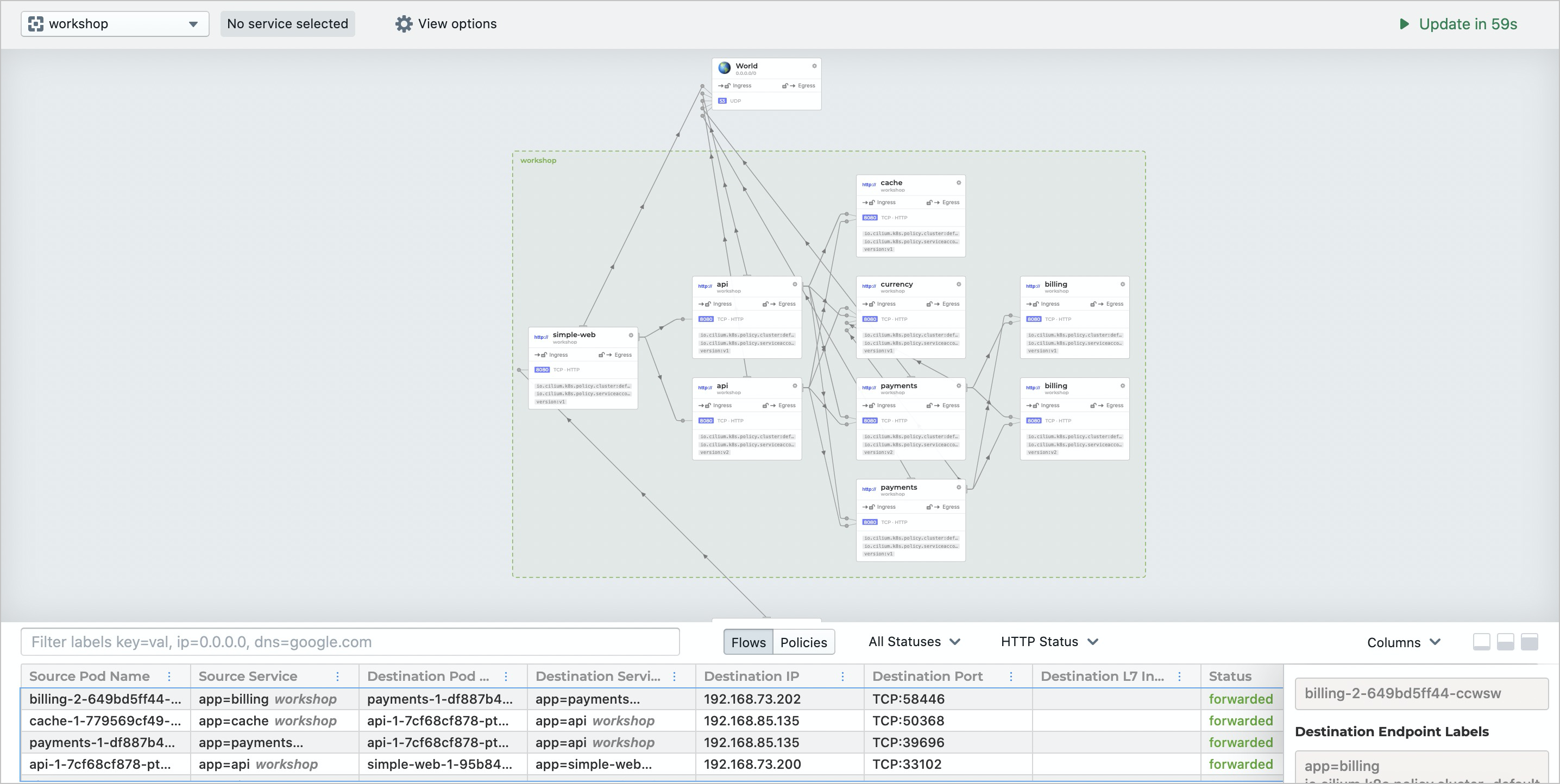

    Cilium HubbleのIngressにhostsパラメーターを指定した場合、ポート80を使用してIngressホストにアクセスすることで、Hubble UIにログインできます。 Ingressホストにアクセスすると、次の情報が表示されます。

    説明

    アクセスするドメイン名がingress.localなどの権限のあるドメイン名でない場合は、kubectl -n kube-system get svc nginx-ingress-lbコマンドを実行して、Hubble UIのIPアドレスを照会する必要があります。 次に、コンピュータ上のhostsファイルを変更して、ingress.localをHubble UIのIPアドレスにマッピングします。

    • ページの上部では、異なる名前空間に属するポッドとサービスのトポロジを表示できます。

    • ページの下部では、ネットワークトラフィックの送信元、送信先、ポート、転送状態を表示できます。

    • ネットワークポリシーを設定した場合は、ネットワークポリシーの不一致によりドロップされたパケットを表示できます。

    可观测

    Cilium Hubbleは、kube-system名前空間のhubble-metrics Serviceを使用して、ネットワークフローメトリックを公開します。 Terway ConfigMap eni-configでcilium_hubble_metricsパラメーターを指定することで、Cilium Hubbleが公開するメトリックを指定できます。これらのメトリックを収集するには、オープンソースのPrometheusとManaged Service for Prometheusを使用できます。 詳細については、「オープンソースのPrometheusを使用したACKクラスターのモニタリング」および「Prometheusのマネージドサービス」をご参照ください。

    説明

    Cilium Hubbleが公開できるメトリックの詳細については、「エクスポートされたメトリック」をご参照ください。

    カテゴリ

    メトリクス

    ラベル

    説明

    drop

    hubble_drop_total

    理由、プロトコル

    ドロップされたパケットの数。

    tcp

    hubble_tcp_flags_total

    旗、家族

    TCPフラグの数。

    流れ

    hubble_flows_processed_total

    タイプ、サブタイプ、評決

    処理されたネットワークフローの数。

    ポート配布

    hubble_port_distribution_total

    プロトコル、ポート

    宛先ポートでのパケットの配布。

    icmp

    hubble_icmp_total

    家族、タイプ

    インターネット制御メッセージプロトコル (ICMP) メッセージの数。
