Container Service for Kubernetes:ACK マネージドクラスター (auto モード) でのワークロードのデプロイとロードバランシングの設定

このトピックでは、以下の操作について説明します。

1. サンプルアプリケーション用の名前空間を作成します。

2. NGINX サンプルアプリケーションをデプロイし、Service を作成してアプリケーションをクラスターネットワークに公開します。

3. ALB Ingress を作成し、ALB インスタンスを使用してアプリケーションへのパブリックアクセスを有効にします。手動で AlbConfig を作成して ALB インスタンスを管理し、IngressClass を作成して AlbConfig に関連付ける必要があります。

4. デプロイが成功したことを確認し、ブラウザを使用してアプリケーションにアクセスします。リソースが不要になった場合はクリーンアップします。

これらの操作を完了すると、以下の結果が得られます。

• 2 つのレプリカを持つ NGINX サンプルアプリケーションが実行されます。

• ALB Ingress と Service によって、アプリケーション用の安定したパブリックエントリポイントが提供されます。

• auto モードでは、ACK はワークロードに基づいてアプリケーションを自動的にスケーリングします。また、ACK はノードのライフサイクルを管理し、運用保守 (O&M) の負担を軽減します。

前提条件

• ACK マネージドクラスター (auto モード) が作成済みであること。

• クラスターに接続済みであること。

ステップ 1：名前空間の作成

この例では、リソースを分離するために名前空間を作成します。

1. ACK コンソールにログインします。左側のナビゲーションウィンドウで、[クラスター] をクリックします。

2. クラスター ページで、対象のクラスターを見つけてその名前をクリックします。左側のナビゲーションウィンドウで、[名前空間とクォータ] をクリックします。

3. 作成する をクリックします。表示されるダイアログボックスで、名前空間にカスタム名 (この Topic では my-nginx-namespace を例として使用) を設定し、プロンプトに従って他のパラメーターを設定して、OK をクリックします。

ステップ 2：NGINX アプリケーションのデプロイと Service の作成

このセクションでは、my-nginx という名前の NGINX サンプル Deployment と、アプリケーションを公開するための my-nginx-svc という名前の Service をデプロイする方法について説明します。

• Deployment：レプリカ数は 2 です。イメージは NGINX サンプルアプリケーションです。ポート 80 が公開され、HTTP ネットワークトラフィックを受け入れます。

• Service：Service タイプは ClusterIP です。Service のポート 80 は Pod のコンテナーのポート 80 にマッピングされます。Service はラベルセレクターを使用して Pod を照合します。

このセクションでは、サンプルプロシージャを提供します。ワークロードと Service の作成方法の詳細については、「ワークロードの作成」および「Service の管理」をご参照ください。

1. my-nginx.yaml という名前のファイルを作成し、次の内容を追加します。この構成により、Deployment と Service が名前空間にデプロイされます。

   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: my-nginx    # サンプルアプリケーションの名前。
     namespace: my-nginx-namespace  # 作成した名前空間の名前に置き換えてください。
     labels:
       app: nginx
   spec:
     replicas: 2       # レプリカ数。
     selector:
       matchLabels:
         app: nginx     # このアプリケーションを公開する Service のセレクターの値と同じである必要があります。
     template:
       metadata:
         labels:
           app: nginx
       spec:
       #  nodeSelector:
       #    env: test-team
         containers:
         - name: nginx
           image: anolis-registry.cn-zhangjiakou.cr.aliyuncs.com/openanolis/nginx:1.14.1-8.6
           ports:
           - containerPort: 80         # このポートは Service で公開する必要があります。
   ---
   apiVersion: v1
   kind: Service
   metadata:
     labels:
       app: nginx
     name: my-nginx-svc
     namespace: my-nginx-namespace  # 作成した名前空間の名前に置き換えてください。
   spec:
     ports:
     - port: 80
       protocol: TCP
       targetPort: 80
     selector:
       app: nginx
     type: ClusterIP   # Flannel を使用する場合は、NodePort を使用する必要があります。

2. Deployment と Service をデプロイします。

   kubectl apply -f my-nginx.yaml

3. Deployment と Service のステータスを確認します。

   • Deployment のステータスを確認します。

     kubectl get deployment my-nginx -n my-nginx-namespace

     想定される出力：

     NAME       READY   UP-TO-DATE   AVAILABLE   AGE
     my-nginx   2/2     2            2           4m36s

   • Service のステータスを確認します。

     kubectl get svc my-nginx-svc -n my-nginx-namespace

     想定される出力：

     NAME           TYPE        CLUSTER-IP        EXTERNAL-IP   PORT(S)   AGE
     my-nginx-svc   ClusterIP   192.XX.XX.164   <none>        80/TCP    42s

ステップ 3：ALB Ingress とその関連リソースの作成

ALB Ingress を使用してクラスターアプリケーションへの外部トラフィックを管理するには、次のリソースを準備する必要があります。

ALB Ingress を作成する前に、その仕組みと要件を理解していることを確認してください。詳細については、「ALB Ingress の管理」をご参照ください。

• ALB Ingress コントローラー：Ingress リソースを管理するコンポーネントです。ALB Ingress コントローラーは、クラスターの auto モードを有効にするとデフォルトでインストールされます。

• AlbConfig：ALB Ingress コントローラーによって作成されるカスタムリソース定義 (CRD) で、ALB インスタンスの構成を宣言します。各 AlbConfig は 1 つの ALB インスタンスに対応します。ALB インスタンスは、ユーザートラフィックのエントリポイントとして機能し、リクエストをバックエンド Service に転送します。

• IngressClass：ALB Ingress を作成するときに、この IngressClass を指定して対応する AlbConfig を参照できます。これにより、特定のアプリケーションルーティング構成とロードバランシングポリシーを実装できます。

ステップ 4：アプリケーションへのアクセス

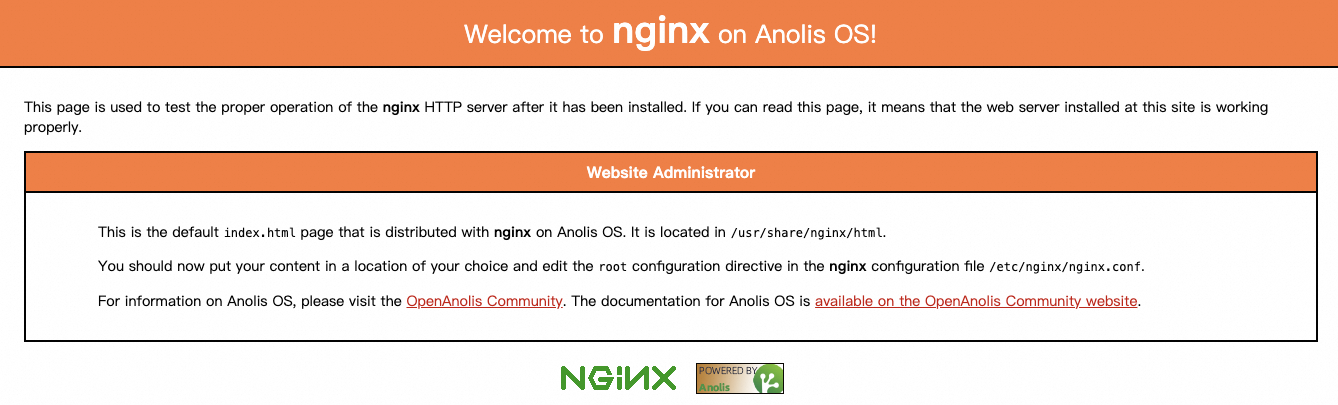

ALB DNS エンドポイントをブラウザに貼り付けて、NGINX アプリケーションにアクセスします。

(任意) ステップ 5：リソースのクリーンアップ

このトピックで作成したリソースには、Deployment、Service、AlbConfig、IngressClass、ALB Ingress が含まれます。次のコマンドを実行して、リソースをクリーンアップします。

以下のコマンドのリソース名は一例です。コマンドを実行する際は、実際のリソース名に置き換えてください。

kubectl delete deployment my-nginx -n my-nginx-namespace
kubectl delete Service my-nginx-svc -n my-nginx-namespace
kubectl delete ALBIngress my-albingress -n my-nginx-namespace
kubectl delete AlbConfig alb
kubectl delete IngressClass alb

関連ドキュメント

• ワークロード作成の詳細なパラメーター説明については、「ワークロードの作成」をご参照ください。構成の推奨事項については、「推奨されるワークロード構成」をご参照ください。

• リスナーに HTTPS プロトコルを使用する場合は、SSL/TLS 証明書を設定する必要があります。ALB Ingress がサポートする証明書構成メソッドの詳細については、「暗号化通信のための HTTPS 証明書の設定」をご参照ください。

• AlbConfig リソースを構成することで、ALB インスタンスの構成をカスタマイズできます。詳細については、「ALB Ingress 構成ディクショナリ」をご参照ください。
