Simple Log Service：Bagan alir

Ikhtisar

Bagan alir, atau ThemeRiver, adalah diagram area bertumpuk yang berpusat pada sumbu tengah. Garis dengan warna berbeda mewakili kategori yang berbeda. Secara default, informasi waktu data dipetakan ke sumbu x, memungkinkan visualisasi data tiga dimensi.

Untuk informasi lebih lanjut tentang menambahkan bagan alir, lihat Tambahkan bagan ke dasbor.

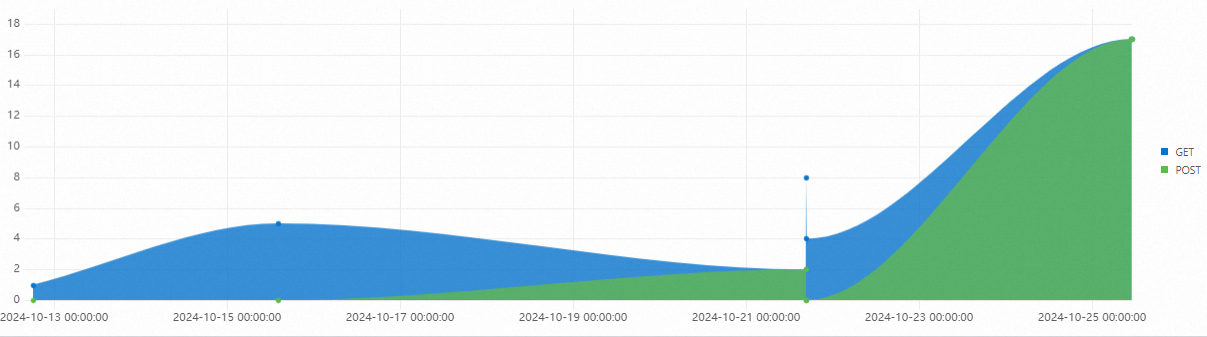

Efek konfigurasi

Konfigurasi contoh

Pengaturan lainnya

Konfigurasi pada tab Konfigurasi Umum

• Parameter di bagian Konfigurasi Dasar

  Parameter	Deskripsi
  Title	Judul dari bagan alir.
  Display Title	Jika Anda mengaktifkan Display, judul dari bagan alir akan ditampilkan.
  Display Border	Jika Anda mengaktifkan Display Border, batas dari bagan alir akan ditampilkan.
  Display Background	Jika Anda mengaktifkan Display Background, warna latar belakang dari bagan alir akan ditampilkan.
  Display Time	Jika Anda mengaktifkan Display Time, rentang waktu kueri dari bagan alir akan ditampilkan.
  Fixed Time	Jika Anda mengaktifkan Fixed Time, rentang waktu kueri dari bagan alir tidak bergantung pada rentang waktu global dari dasbor.

• Parameter di bagian Konfigurasi Standar

  Parameter	Deskripsi
  Format	Format tampilan nilai numerik.
  Unit	Satuan nilai numerik.
  Number of Digits after Decimal Point	Tempat desimal dari nilai numerik.
  Display Name	Nama legenda. Jika Anda menentukan nilai untuk parameter Nama Tampilan, nilai tersebut digunakan sebagai nama untuk semua item dalam legenda yang ditampilkan di bagan alir. Jika Anda ingin mengubah nama suatu item dalam legenda, Anda dapat mengonfigurasi parameter di tab Konfigurasi Bidang.
  Color Scheme	Skema warna yang menentukan warna latar belakang dan warna legenda dari bagan alir. Nilai valid: Built-in: menggunakan skema warna bawaan. Solid: Menggunakan warna yang Anda pilih. Ambang Batas: menggunakan warna berbeda untuk nilai berbeda berdasarkan ambang batas yang ditentukan untuk nilai tersebut.

• Parameter di bagian Konfigurasi Kueri dan Analisis

  Parameter	Deskripsi
  Axis X Field	Bidang yang ingin Anda gunakan sebagai sumbu x. Simple Log Service secara otomatis memilih bidang sebagai sumbu x.
  Axis Y Field	Bidang yang ingin Anda gunakan sebagai sumbu y. Simple Log Service secara otomatis memilih bidang sebagai sumbu y.
  Aggregate Column	Bidang berdasarkan mana Anda ingin mengkategorikan dan mengagregasi data lebih lanjut.

• Parameter di bagian Konfigurasi Data

  Parameter	Deskripsi
  Data Completion	Jika Anda mengaktifkan Data Completion, Simple Log Service secara otomatis mengganti nilai yang hilang dengan nilai tertentu dari catatan data pertama dalam jendela waktu yang ditentukan oleh parameter Jendela Penyelesaian.
  Completion Window	Jendela waktu data yang mana Simple Log Service secara otomatis mengganti nilai yang hilang dengan nilai tertentu. Nilai minimum: 0. Satuan: detik. Secara default, Simple Log Service secara otomatis menentukan nilai parameter Jendela Penyelesaian.
  Text-substituted Value	Nilai yang ingin Anda gunakan untuk mengganti nilai yang hilang. Nilai default: 0, yang berarti Simple Log Service mengganti nilai yang hilang dengan 0.
  Jumlah Maksimum Kategori	Jumlah maksimum kategori. Jika jumlah kategori terlalu besar, tersendat mungkin terjadi. Kami sarankan Anda menentukan tidak lebih dari 50 kategori.

• Parameter di bagian Konfigurasi Tooltip

  Parameter	Deskripsi
  Sorting Order	Metode pengurutan data.

• Parameter di bagian Konfigurasi Legenda

  Parameter	Deskripsi
  Display Legend	Jika Anda mengaktifkan Display Legend, legenda dari bagan alir akan ditampilkan.
  Legend Position	Posisi legenda dalam bagan alir.
  Actions	Efek tampilan data saat Anda mengklik item legenda. Nilai valid: Single: Jika Anda mengklik item legenda, hanya data untuk item legenda tersebut yang ditampilkan dalam bagan alir. Switch: Jika Anda mengklik item legenda, data untuk item legenda tersebut disembunyikan atau ditampilkan dalam bagan alir.
  Maximum Width (Height)%	Lebar dan tinggi maksimum dari legenda.

• Parameter di bagian Sumbu X

  Parameter	Deskripsi
  Display Axis X	Jika Anda mengaktifkan Display Axis X, sumbu x dari bagan alir akan ditampilkan.
  Axis X Title	Judul dari sumbu x.
  Axis X Height	Tinggi dari sumbu x. Secara default, Simple Log Service secara otomatis menentukan tinggi dari sumbu x.

• Parameter di bagian Sumbu Y

  Parameter	Deskripsi
  Display Axis Y	Jika Anda mengaktifkan Display Axis Y, sumbu y dari bagan alir akan ditampilkan.
  Axis Y Title	Judul dari sumbu y.
  Axis Y Position	Posisi dari sumbu y.
  Axis Y Width	Lebar dari sumbu y. Secara default, Simple Log Service secara otomatis menentukan lebar dari sumbu y.
  Maximum Value	Nilai maksimum dari sumbu y. Secara default, Simple Log Service secara otomatis menentukan nilai maksimum dari sumbu y.
  Minimum Value	Nilai minimum dari sumbu y. Secara default, Simple Log Service secara otomatis menentukan nilai minimum dari sumbu y.
  Elastic Maximum Value	Nilai maksimum elastis dari sumbu y. Nilai maksimum elastis hanya berlaku jika semua nilai dari sumbu y kurang dari nilai maksimum elastis. Secara default, Simple Log Service secara otomatis menentukan nilai maksimum elastis dari sumbu y.
  Elastic Minimum Value	Nilai minimum elastis dari sumbu y. Nilai minimum elastis hanya berlaku jika semua nilai dari sumbu y lebih besar dari nilai minimum elastis. Secara default, Simple Log Service secara otomatis menentukan nilai minimum elastis dari sumbu y.
  Axis Y ID	ID dari sumbu y. Jika Anda mengonfigurasi hanya satu sumbu y di tab General Configurations, parameter ini tidak berlaku. Jika Anda ingin mengonfigurasi beberapa sumbu y, Anda harus mengonfigurasi parameter yang diperlukan di tab Field Configuration. ID dari sumbu y adalah string. Sumbu y dengan ID tertentu mewakili sumbu y unik dalam bagan alir. ID yang ditentukan untuk sumbu y memiliki prioritas lebih tinggi daripada unit yang Anda tentukan di bagian Standard Configurations. Sebagai contoh, jika dua sumbu y memiliki unit yang sama, mereka digabungkan menjadi satu sumbu y. Jika dua sumbu y memiliki unit yang sama tetapi ID berbeda, mereka ditampilkan sebagai dua sumbu y.

• Parameter di bagian Konfigurasi Bagan

  Parameter	Deskripsi
  Chart Type	Tipe dari bagan alir. Catatan Parameter yang tersedia di bagian Konfigurasi Bagan bervariasi berdasarkan tipe bagan alir yang Anda tentukan. Jika Anda menetapkan parameter Tipe Bagan ke Garis, parameter berikut tersedia:
  Connection Mode	Mode koneksi dari garis di bagan alir.
  Line Width	Lebar dari garis.
  Display Point	Menentukan apakah akan menampilkan titik di bagan alir.
  Transparency	Transparansi dari bagan alir.
  Point Size	Ukuran titik di bagan alir.
  Gradient Mode	Mode gradien dari bagan alir. Nilai valid: Transparency: Jika Anda memilih mode ini, bagan alir menggunakan gradien warna yang dipengaruhi oleh warna garis dan nilai parameter Transparency. No Gradient: Jika Anda memilih mode ini, bagan alir tidak menggunakan gradien warna. Warna garis digunakan dalam bagan alir.

• Parameter di bagian Penggantian Variabel

  Parameter

  Deskripsi

  Variable Replacement

  Pengaturan untuk penggantian variabel. Anda dapat mengklik Tambah Penggantian Variabel untuk menambahkan filter tipe Penggantian Variabel ke tabel. Setelah Anda mengonfigurasi pengaturan untuk penggantian variabel di tab General Configurations, Simple Log Service menambahkan filter di sudut kiri atas tabel. Anda dapat memilih nilai dari daftar drop-down filter. Kemudian, Simple Log Service secara otomatis mengganti variabel dalam pernyataan kueri tabel dengan nilai variabel yang ditunjukkan oleh nilai yang Anda pilih, dan melakukan operasi kueri dan analisis. Untuk informasi lebih lanjut, lihat Contoh 2: Konfigurasikan penggantian variabel.

• Parameter di bagian Dokumentasi

  Parameter	Deskripsi
  Add Documentation Link	Tombol yang memungkinkan Anda menentukan tautan dokumen kustom dan deskripsi. Setelah Anda mengonfigurasi pengaturan, informasi yang ditentukan akan ditampilkan di sudut kanan atas bagan alir.

Konfigurasi pada tab Konfigurasi Bidang

Anda dapat mengonfigurasi pengaturan tampilan yang dipersonalisasi untuk hasil dari pernyataan kueri tunggal atau kolom data tunggal dalam hasil. Untuk informasi lebih lanjut, lihat Konfigurasi pada tab Konfigurasi Umum.

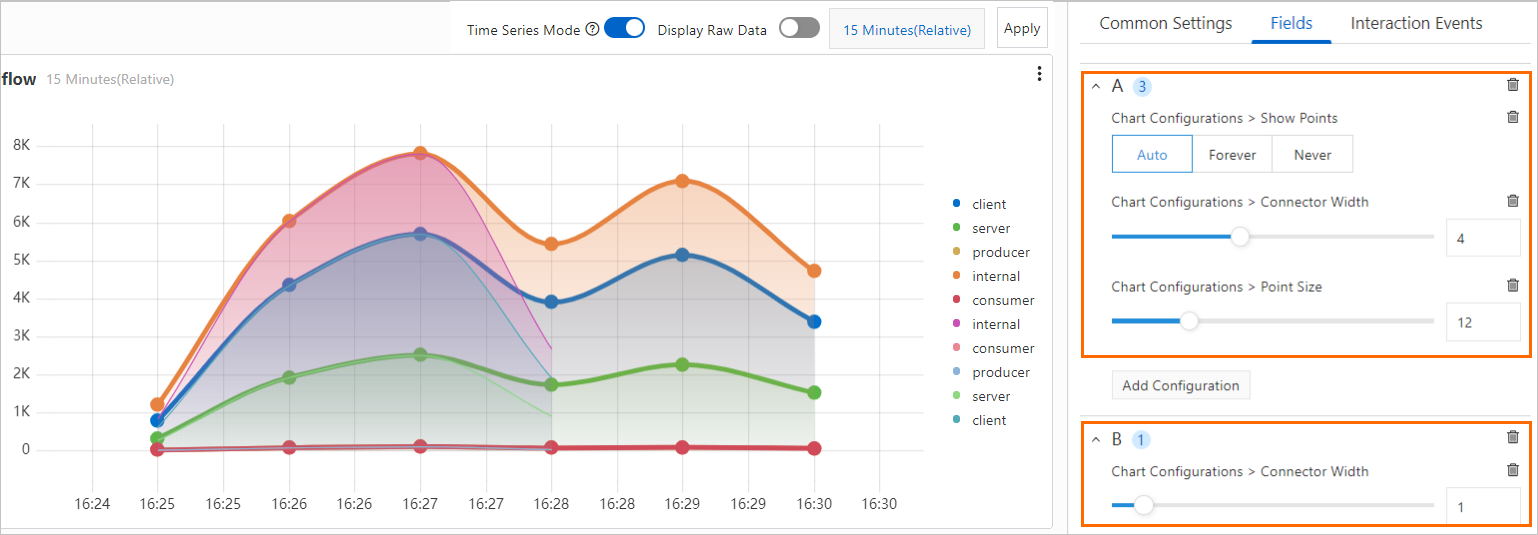

Sebagai contoh, di bagian A, Anda dapat mengonfigurasi pengaturan tampilan yang dipersonalisasi untuk hasil dari Pernyataan Kueri A. Di bagian B, Anda dapat mengonfigurasi pengaturan tampilan yang dipersonalisasi untuk hasil dari Pernyataan Kueri B. Anda dapat menentukan ketebalan setiap garis untuk membedakan hasil dari dua pernyataan kueri. Dalam gambar berikut, garis tebal menunjukkan hasil dari Pernyataan Kueri A, dan garis tipis menunjukkan hasil dari Pernyataan Kueri B.

Konfigurasi pada tab Kejadian Interaksi

Anda dapat mengonfigurasi kejadian interaksi untuk bidang tunggal atau hasil dari pernyataan kueri tunggal guna menganalisis data secara lebih rinci. Jenis kejadian interaksi yang didukung meliputi Buka Logstore, Buka Pencarian Tersimpan, Buka Dasbor, Buka Analisis Jejak, Buka Detail Jejak, dan Buat URL HTTP Kustom. Untuk informasi lebih lanjut, lihat Kejadian interaksi.

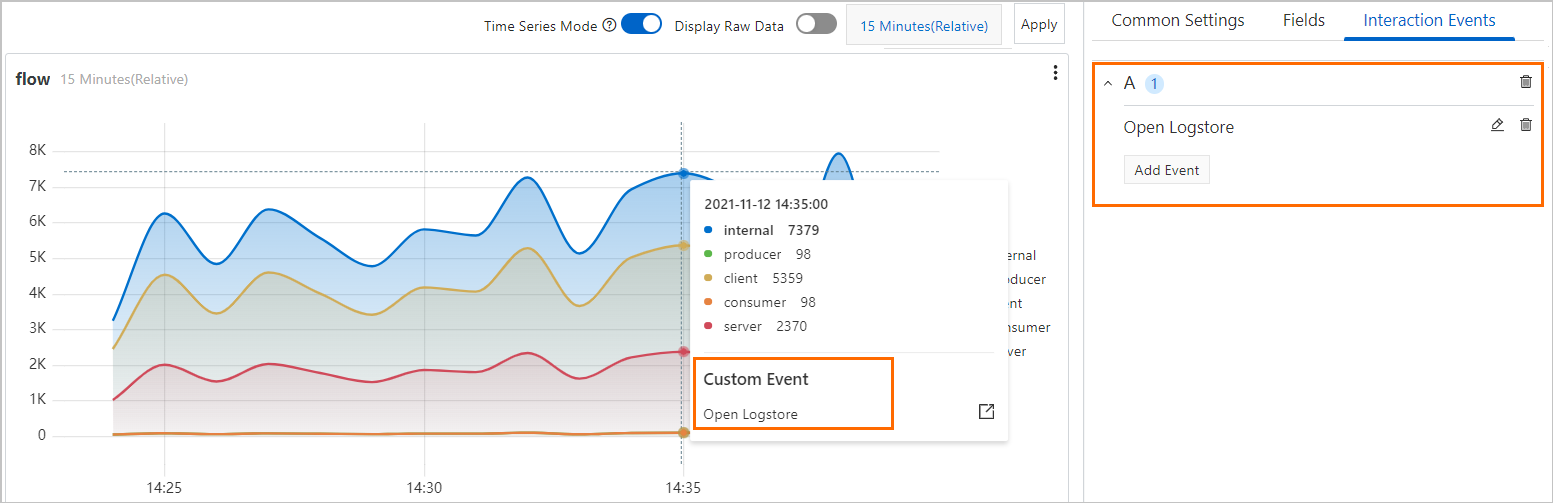

Sebagai contoh, di bagian A, Anda dapat mengonfigurasi kejadian interaksi Open Logstore untuk hasil dari Pernyataan Kueri A. Setelah mengonfigurasi kejadian interaksi, Anda dapat mengklik titik pada garis bagan alir dan klik Open Logstore. Kemudian, Anda akan diarahkan ke Logstore yang ditentukan.

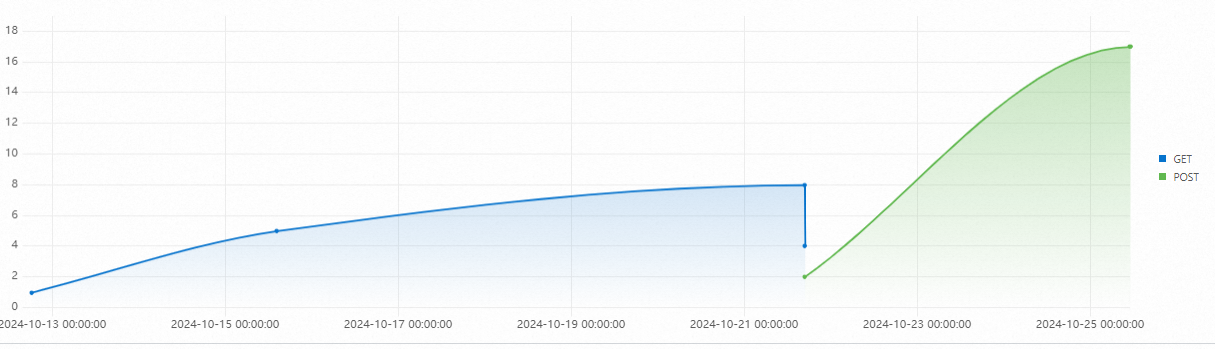

Contoh bagan alir (Garis ditentukan untuk parameter Tipe Bagan)

* | select __time__ - __time__% 60 as minute, count(1) as c,  request_method group by minute, request_method order by minute asc limit 100000
