Server Load Balancer:Konfigurasikan grup keamanan untuk kontrol akses tingkat listener dan port pada NLB

Skenario

• Jika instans NLB tidak dikaitkan dengan grup keamanan, semua lalu lintas ke port listener NLB diizinkan secara default.

• Jika instans NLB dikaitkan dengan grup keamanan tetapi tidak ada aturan deny yang dikonfigurasi, semua lalu lintas ke port listener NLB tetap diizinkan secara default. Jika Anda hanya ingin mengizinkan alamat IP tertentu untuk mengakses instans NLB, pastikan untuk menambahkan aturan deny sebagai fallback.

Batasan

Untuk informasi selengkapnya mengenai perbedaan antara kelompok keamanan dasar dan tingkat lanjut, lihat Kelompok keamanan dasar dan tingkat lanjut.

Prasyarat

• Anda telah membuat VPC bernama VPC1. Untuk informasi lebih lanjut, lihat Buat dan kelola VPC.

• Anda telah membuat dua instans ECS, ECS01 dan ECS02, di VPC1 untuk berfungsi sebagai server backend bagi instans NLB. Layanan aplikasi telah diterapkan di kedua instans ECS tersebut.

  • Untuk informasi lebih lanjut tentang cara membuat instans ECS, lihat Buat instans menggunakan wizard.

  • Topik ini menggunakan contoh penerapan aplikasi berikut pada ECS01 dan ECS02:

    Perintah penerapan untuk ECS01

    yum install -y nginx
    systemctl start nginx.service
    cd /usr/share/nginx/html/
    echo "Hello World ! This is ECS01." > index.html


    Perintah penerapan untuk ECS02

    yum install -y nginx
    systemctl start nginx.service
    cd /usr/share/nginx/html/
    echo "Hello World ! This is ECS02." > index.html


• Anda telah mendaftarkan nama domain, menyelesaikan Pendaftaran ICP, dan mengonfigurasi rekaman CNAME untuk instans NLB.

Langkah 1: Buat grup server

1. Login ke NLB console.

2. Di bilah navigasi atas, pilih wilayah tempat grup server diterapkan. Pada contoh ini, China (Hangzhou) dipilih.

3. Di panel navigasi kiri, pilih NLB > Server Groups.

4. Di halaman Server Groups, klik Create Server Group.

5. Di kotak dialog Create Server Group, konfigurasikan parameter berikut lalu klik Create.

   Bagian ini hanya menjelaskan parameter yang relevan dengan topik ini. Anda dapat mempertahankan nilai default untuk parameter lainnya. Untuk informasi lebih lanjut, lihat Buat grup server.

   Parameter	Deskripsi
   Server Group Type	Pilih tipe grup server. Pada contoh ini, Server dipilih.
   Server Group Name	Masukkan nama untuk grup server. Pada contoh ini, digunakan RS01.
   VPC	Pilih VPC dari daftar drop-down. Pada contoh ini, VPC1 dipilih.
   Backend Server Protocol	Pilih protokol untuk server backend. Pada contoh ini, TCP dipilih.
   Scheduling Algorithm	Pilih algoritma penjadwalan. Pada contoh ini, Weighted Round-Robin dipilih.

6. Di kotak dialog The server group is created, klik Add Backend Server.

7. Di panel Add Backend Server, pilih instans ECS01 dan ECS02 yang telah Anda buat, lalu klik Next.

8. Atur port dan bobot untuk server yang ditambahkan, lalu klik OK.

Langkah 2: Buat instans NLB dan konfigurasikan listener

1. Login ke NLB console.

2. Di bilah navigasi atas, pilih wilayah tempat instans NLB diterapkan. Pada contoh ini, China (Hangzhou) dipilih.

3. Di halaman Instances, klik Create NLB.

4. Di halaman pembelian Create NLB(Pay-As-You-Go), konfigurasikan parameter berikut lalu klik Create.

   Bagian ini hanya menjelaskan parameter yang relevan dengan topik ini. Untuk informasi lebih lanjut tentang parameter lainnya, lihat Buat instans NLB.

   • Pilih wilayah. Pada contoh ini, China (Hangzhou) dipilih.

   • Network Type: Pada contoh ini, Private dipilih.

   • VPC: Pada contoh ini, VPC1 dipilih.

5. Kembali ke halaman Instances, temukan instans NLB yang telah dibuat, lalu klik ID instans NLB.

6. Klik tab Listener. Di tab Listener, klik Quick Create Listener. Di kotak dialog Quick Create Listener, konfigurasikan parameter berikut untuk membuat TCP listener pada port 80, lalu klik OK.

   Konfigurasi listener	Deskripsi
   Listener Protocol	Pilih protokol listener. Pada contoh ini, TCP dipilih.
   Listener Port	Masukkan port listener. Pada contoh ini, digunakan port 80.
   Server Group	Pilih Server dan grup server di bawah Server. Pada contoh ini, grup server RS01 yang Anda buat di Langkah 1: Buat grup server dipilih.

7. Di tab Listener, klik Quick Create Listener. Di kotak dialog Quick Create Listener, konfigurasikan parameter berikut untuk membuat TCP listener pada port 81, lalu klik OK.

   Konfigurasi listener	Deskripsi
   Listener Protocol	Pilih protokol listener. Pada contoh ini, TCP dipilih.
   Listener Port	Masukkan port listener. Pada contoh ini, digunakan port 81.
   Server Group	Pilih Server dan grup server backend di bawah Server. Pada contoh ini, grup server RS01 yang Anda buat di Langkah 1: Buat grup server dipilih.

8. Verifikasi aksesibilitas instans NLB sebelum dikaitkan dengan grup keamanan.

   1. Login ke klien Linux yang memiliki akses internet. Jika Anda menggunakan sistem CentOS dan Telnet belum terinstal, Anda dapat menjalankan perintah yum install -y telnet untuk menginstalnya.

   2. Jalankan perintah telnet <domain_name> 80 untuk menguji apakah klien dapat mengakses port TCP 80 instans NLB.

      Tanggapan berikut menunjukkan bahwa koneksi berhasil.

      Trying *.*.*.*...
      Connected to www.example.com.
      Escape character is '^]'.

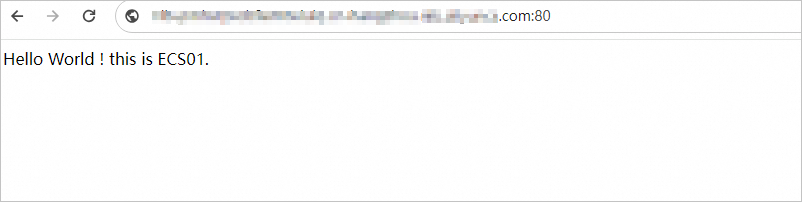

      Masukkan nama domain dan nomor port, misalnya http://<domain_name>:80, di browser Anda. Halaman serupa seperti pada gambar berikut menunjukkan bahwa instans NLB dapat meneruskan permintaan ke server backend.

      Hello World ! this is ECS01.

   3. Jalankan perintah telnet <domain_name> 81 untuk menguji apakah klien dapat mengakses port TCP 81 instans NLB.

      Trying *.*.*.*...
      Connected to www.example.com.
      Escape character is '^]'.

      Masukkan nama domain dan nomor port, misalnya http://<domain_name>:81, di browser Anda. Halaman serupa seperti pada gambar berikut menunjukkan bahwa instans NLB dapat meneruskan permintaan ke server backend.

      Hello World ! this is ECS01.

   4. Hasil pengujian menunjukkan bahwa ketika instans NLB tidak dikaitkan dengan grup keamanan, klien dapat mengakses baik TCP listener pada port 80 maupun TCP listener pada port 81.

Langkah 3: Buat grup keamanan

Sebelum menambahkan instans NLB ke grup keamanan, Anda harus terlebih dahulu membuat grup keamanan di ECS console.

1. Login ke ECS console.

2. Di panel navigasi kiri, di bawah Network & Security, klik Security Groups.

3. Di bilah navigasi atas, pilih wilayah tempat Anda ingin membuat grup keamanan. Pada contoh ini, China (Hangzhou) dipilih.

4. Di halaman Security Groups, klik Create Security Group.

5. Di halaman Create Security Group, konfigurasikan parameter di bagian Basic Information.

   Bagian ini hanya menjelaskan parameter yang relevan dengan topik ini. Untuk informasi lebih lanjut tentang parameter lainnya, lihat Buat grup keamanan.

   • Network: Pada contoh ini, VPC bernama VPC1 dipilih.

   • Security Group Type: Pada contoh ini, Basic Security Group dipilih.

6. Di halaman Create Security Group, konfigurasikan parameter di bagian Rules.

   Klik Add Rule. Di halaman Create Security Group Rule, tambahkan aturan inbound untuk menolak akses ke port 81 berdasarkan parameter berikut. Kemudian, tambahkan aturan inbound kedua untuk mengizinkan akses ke port 80 dengan prioritas yang sama. Klik Submit.

   Parameter	Deskripsi
   Traffic Direction	Pilih Inbound.
   Action	Pilih Deny.
   Priority	Pertahankan nilai default 1.
   Protocol	Pilih Custom TCP.
   Source	Pilih 0.0.0.0/0.
   Port Range	Masukkan nomor port 81.
   Description	Masukkan deskripsi untuk aturan grup keamanan.

Langkah 4: Kaitkan instans NLB dan verifikasi

Kaitkan instans NLB dengan grup keamanan yang Anda buat di Langkah 3: Buat grup keamanan dan verifikasi bahwa aturan grup keamanan berlaku untuk instans NLB.

1. Login ke NLB console.

2. Di bilah navigasi atas, pilih wilayah tempat instans NLB diterapkan. Pada contoh ini, China (Hangzhou) dipilih.

3. Di halaman NLB Instances, temukan instans NLB yang dibuat di Langkah 2: Buat instans NLB dan konfigurasikan listener lalu klik ID instans tersebut. Di tab Instance Details, klik tab Security Groups.

4. Di tab Security Groups, klik Create Security Group. Di kotak dialog Add NLB Instance to Security Group, pilih grup keamanan yang dibuat di Langkah 3: Buat grup keamanan, lalu klik OK.

5. Di daftar sebelah kiri, klik ID grup keamanan target. Anda kemudian dapat mengklik tab Inbound atau Outbound untuk melihat aturan grup keamanan.

   Hanya aturan inbound grup keamanan yang relevan yang ditampilkan di sini. Aturan untuk grup keamanan yang dikaitkan dengan instans NLB adalah sebagai berikut:

   Action	Priority	Protocol type	Port range	Source
   Allow	1	Custom TCP	Destination: 80/80	Source: 0.0.0.0/0
   Deny	1	Custom TCP	Destination: 81/81	Source: 0.0.0.0/0

6. Verifikasi hasil akses setelah mengaitkan instans NLB dengan grup keamanan.

   1. Login ke klien Linux yang memiliki akses internet.

   2. Jalankan perintah telnet <domain_name> 80 untuk menguji apakah klien dapat mengakses TCP listener pada port 80 instans NLB.

      Tanggapan berikut menunjukkan bahwa koneksi berhasil.

      Trying *.*.*.*...
      Connected to www.example.com.
      Escape character is '^]'.

      Masukkan nama domain dan nomor port, misalnya http://<domain_name>:80, di browser Anda. Halaman serupa seperti pada gambar berikut menunjukkan bahwa instans NLB dapat meneruskan permintaan ke server backend.

      Hello World ! this is ECS01.

   3. Jalankan perintah telnet <domain_name> 81 untuk menguji apakah klien dapat mengakses TCP listener pada port 81 instans NLB.

      Jika Anda menerima pesan respons seperti di bawah ini, artinya klien tidak dapat mengakses port 81 TCP listener instans NLB. Ini juga berarti bahwa grup keamanan tempat instans NLB ditambahkan sedang memberlakukan kontrol akses pada instans NLB.

      Trying *.*.*.*...
      telnet: connect to address *.*.*.*: Connection timed out
      Trying *.*.*.*...
      telnet: connect to address *.*.*.*: Connection timed out

      Masukkan nama domain dan nomor port di browser Anda, misalnya http://domain_name:81. Jika halaman web tidak dapat diakses, ini menunjukkan bahwa klien tidak dapat mengakses port 81 TCP listener untuk instans NLB, dan kontrol akses grup keamanan tempat instans NLB ditambahkan telah berlaku pada instans NLB.

Langkah 5: Modifikasi grup keamanan dan verifikasi

Modifikasi aturan grup keamanan dan verifikasi bahwa aturan yang diperbarui untuk instans NLB berlaku.

1. Kembali ke halaman NLB Instances, temukan instans NLB yang dibuat di Langkah 2: Buat instans NLB dan konfigurasikan listener, lalu klik ID instans tersebut. Di tab Instance Details, klik tab Security Groups.

2. Di tab Security Groups, klik ECS Console.

3. Di halaman Security Group Details, temukan aturan yang mengizinkan akses ke port TCP 80. Di kolom Actions, klik Edit, lalu ubah Action menjadi Deny.

   Hanya aturan grup keamanan yang relevan yang ditampilkan di sini. Aturan grup keamanan yang dimodifikasi adalah sebagai berikut:

   Action	Priority	Protocol type	Port range	Source
   Deny	1	Custom TCP	Destination: 80/80	Source: 0.0.0.0/0
   Deny	1	Custom TCP	Destination: 81/81	Source: 0.0.0.0/0

   Penting

   Setelah Anda memodifikasi atau menambahkan aturan grup keamanan, sistem mungkin secara otomatis menambahkan aturan grup keamanan berprioritas tinggi, seperti aturan Allow untuk lalu lintas All TCP dari 192.168.0.0/16 dengan Priority 1. Aturan yang dihasilkan sistem ini memiliki prioritas lebih tinggi daripada aturan yang ditentukan pengguna dan dapat mengesampingkan aturan Deny yang Anda konfigurasi secara manual.

   Sebelum memverifikasi hasil kontrol akses, kami sarankan Anda memeriksa aturan grup keamanan dan menghapus atau menyesuaikan aturan yang dihasilkan sistem yang mungkin bertentangan dengan kebijakan kontrol akses yang Anda inginkan.

4. Verifikasi hasil akses setelah memodifikasi aturan grup keamanan untuk instans NLB.

   1. Login ke klien Linux yang memiliki akses internet.

   2. Jalankan perintah telnet <domain_name> 80 untuk menguji apakah klien dapat mengakses TCP listener pada port 80 instans NLB.

      Pesan respons seperti di bawah ini menunjukkan bahwa klien tidak dapat mengakses port 80 TCP listener instans NLB. Ini mengonfirmasi bahwa kontrol akses aturan grup keamanan yang dimodifikasi untuk instans NLB telah berlaku.

      Trying *.*.*.*...
      telnet: connect to address *.*.*.*: Connection timed out
      Trying *.*.*.*...
      telnet: connect to address *.*.*.*: Connection timed out

      Masukkan nama domain dan nomor port di browser, misalnya http://domain_name:80. Jika halaman web tidak dapat diakses, ini menunjukkan bahwa klien tidak dapat mengakses port 80 TCP listener untuk instans NLB dan kontrol akses grup keamanan tempat instans NLB ditambahkan telah berlaku pada instans NLB.

   3. Jalankan perintah telnet <domain_name> 81 untuk menguji apakah klien dapat mengakses TCP listener pada port 81 instans NLB.

      Jika Anda menerima pesan respons seperti di bawah ini, artinya klien tidak dapat mengakses port 81 TCP listener instans NLB dan aturan grup keamanan yang dimodifikasi untuk kontrol akses pada instans NLB telah berlaku.

      Trying *.*.*.*...
      telnet: connect to address *.*.*.*: Connection timed out
      Trying *.*.*.*...
      telnet: connect to address *.*.*.*: Connection timed out

      Masukkan nama domain dan nomor port di browser Anda, misalnya http://domain_name:81. Jika halaman web tidak dapat diakses, ini menunjukkan bahwa klien tidak dapat mengakses port 81 TCP listener instans NLB, dan kontrol akses grup keamanan untuk instans NLB telah berlaku pada instans NLB.

Topik terkait

• Untuk informasi tentang cara mengaitkan atau memutuskan kaitan instans NLB dengan grup keamanan, lihat Kaitkan instans NLB dengan grup keamanan.

• Untuk mengizinkan atau menolak akses dari alamat IP tertentu ke instans NLB, lihat Gunakan grup keamanan sebagai allowlist atau blocklist.

• Untuk informasi lebih lanjut tentang grup keamanan, lihat Grup keamanan.

• LoadBalancerJoinSecurityGroup: Mengaitkan grup keamanan dengan instans NLB.

• LoadBalancerLeaveSecurityGroup: Memutuskan kaitan grup keamanan dari instans NLB.
