Ikhtisar
Jika Anda memiliki pertanyaan terkait penerusan permintaan dan koneksi TCP di SLB, lihat penjelasan interaksi Permintaan Pendengar lapisan-4 dan lapisan-7 yang disampaikan dalam topik ini.
Deskripsi
Pengenalan Lingkungan untuk Pengambilan Paket
47.*.*.241: Alamat IP publik Klien.
121.*.*.252: Alamat IP publik Instance SLB.
172.*.*.252: Alamat IP internal Instance ECS backend.
Paket TCP Lapisan-4
Protokol berorientasi koneksi. Koneksi andal harus dibentuk dengan sisi peer sebelum data dapat dikirim dan diterima. Alamat IP sumber dapat dilihat pada lapisan jaringan. Saat SLB meneruskan lalu lintas, paket permintaan hanya melewati LVS, kemudian ditransmisikan secara transparan ke server backend. Dalam hal permintaan arah masuk, peran SLB mirip dengan EIP yang langsung terikat pada Instance ECS.
Paket server backend: Paket yang dikirim dari alamat IP publik Klien digunakan untuk membentuk koneksi TCP setelah jabat tangan tiga arah.
Paket sisi Klien: Membentuk koneksi TCP setelah jabat tangan tiga arah dengan alamat IP publik Instance SLB.
Messase Pendengar HTTP Lapisan-7
Server backend tidak terhubung langsung ke Klien. SLB bertindak sebagai reverse proxy. Selama pemrosesan permintaan, ia melewati Kluster LVS dan Kluster Tengine. (Untuk permintaan pertama HTTPS, Klien juga perlu melewati Key Server.)

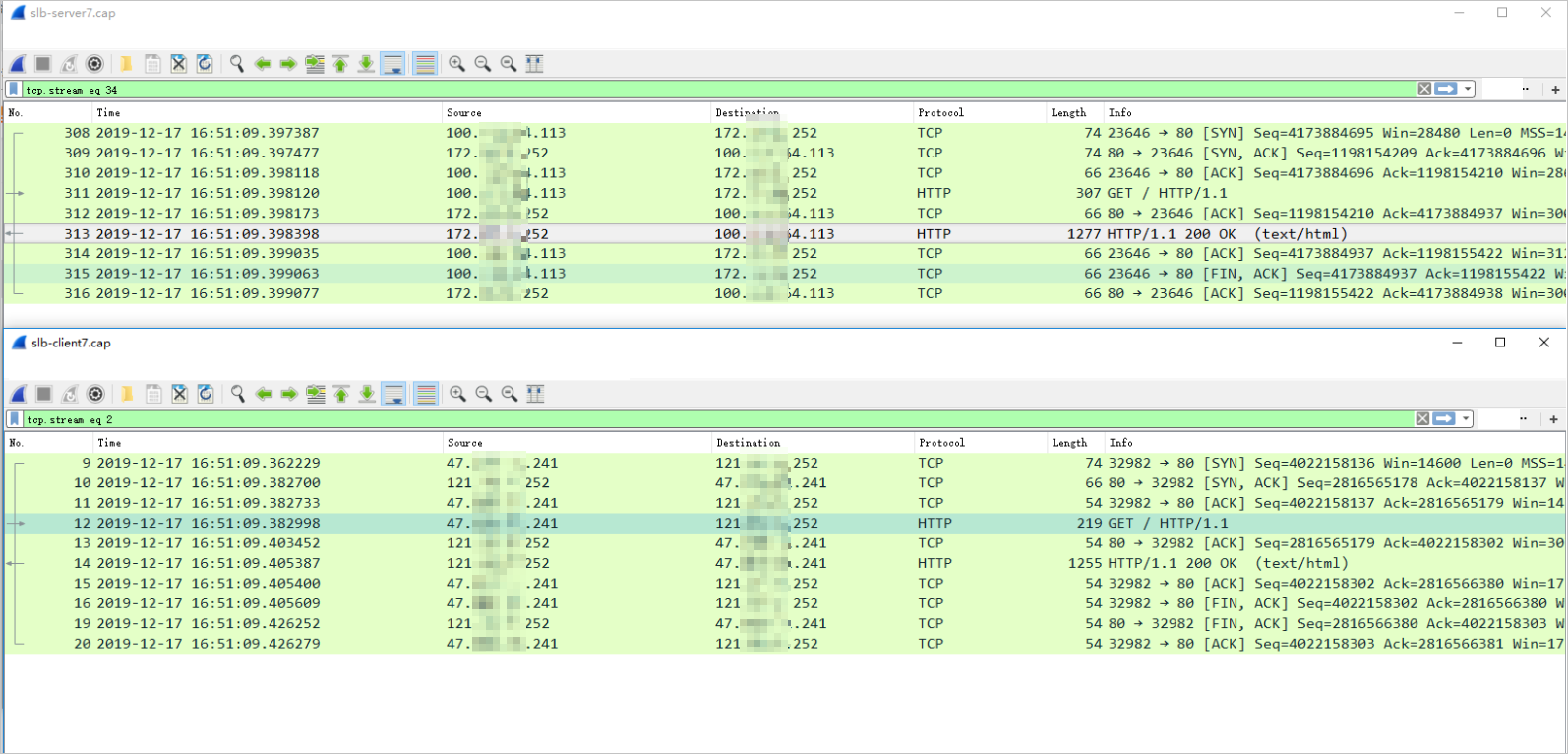

Paket server backend: Setelah jabat tangan tiga arah antara koneksi TCP dan alamat IP sumber balik SLB (umumnya 100 paket), koneksi TCP dibentuk.
Paket sisi Klien: Koneksi TCP dibentuk setelah jabat tangan tiga arah dengan alamat IP publik Instance SLB.
