Perangkat SAG-1000 dari Smart Access Gateway (SAG) dapat digunakan untuk menghubungkan jaringan berskala besar, seperti jaringan kantor pusat perusahaan, ke Alibaba Cloud. Topik ini menjelaskan spesifikasi model perangkat SAG-1000.
Spesifikasi
Properti | Spesifikasi |
Platform komputasi | Intel Atom® SoC |
Kinerja forwarding | Bandwidth untuk koneksi pribadi terenkripsi dapat mencapai 500 Mbit/s atau lebih tinggi (diuji dengan paket berukuran 512-byte). |
Casing perangkat | Logam atau paduan aluminium, hitam doff, dan dapat dipasang pada rak server. |
Ukuran | 1 Unit, setengah lebar |
Lingkungan kerja | Lingkungan dalam ruangan |
Suhu kerja | 0℃ hingga 45℃ |
Suhu penyimpanan | -40℃ hingga 70℃ |
Daya | DC 12 V |
Konsumsi daya | < 60 W |
Komunikasi nirkabel | 4G LTE (Tiongkok Daratan) |
USB | Dua port USB 2.0 |
Port jaringan | Dua port yang dapat digunakan kembali |
Empat port tembaga RJ45 |
Panel kontrol

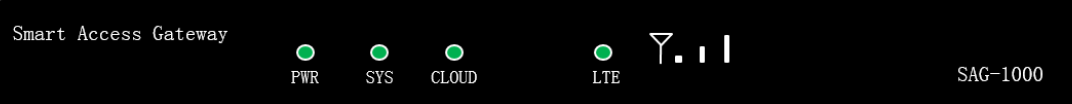

Panel depan: Panel depan perangkat SAG-1000 mencakup empat indikator LED dan satu indikator sinyal, seperti yang ditunjukkan pada gambar berikut.
PWR: menunjukkan status daya perangkat.
SYS: menunjukkan apakah perangkat beroperasi normal.
CLOUD: menunjukkan apakah perangkat terhubung ke Alibaba Cloud.
LTE: menunjukkan kemampuan komunikasi perangkat.
Indikator sinyal: menunjukkan kekuatan sinyal LTE. Tiga batang menandakan sinyal terkuat.
Untuk informasi lebih lanjut tentang lampu indikator, lihat Lampu indikator.

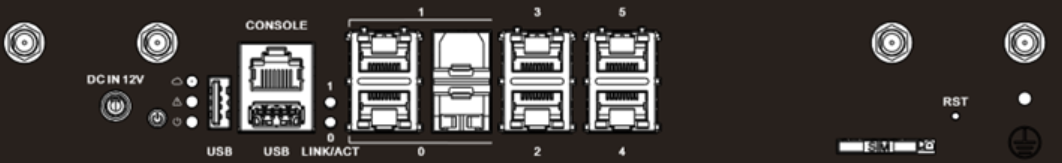

Panel I/O: Panel I/O perangkat SAG-1000 mencakup satu tombol RST, satu slot kartu SIM, satu port CONSOLE, dua port USB, dua port yang dapat digunakan kembali, empat port tembaga RJ45, dan satu port daya.
Tombol RST
Tombol RST dapat digunakan untuk mereset kata sandi atau mengembalikan perangkat SAG-1000 ke pengaturan default.
Reset kata sandi
Untuk mereset kata sandi, tekan tombol RST selama 1 detik dengan benda runcing saat perangkat menyala. Konfigurasi perangkat tidak akan direset. Kata sandi baru dapat ditetapkan melalui Konsol Web perangkat.
Kembalikan ke pengaturan default
Untuk mengembalikan perangkat ke pengaturan default, tahan tombol RST selama 3 hingga 5 detik dengan benda runcing saat perangkat menyala.
PeringatanMengembalikan perangkat SAG ke pengaturan default akan menghapus konfigurasi kustom. Lanjutkan dengan hati-hati.
Slot kartu SIM
Hanya kartu mini-SIM yang dapat dimasukkan langsung ke slot. Untuk kartu micro-SIM atau nano-SIM, gunakan bingkai kartu.
Setiap perangkat SAG-1000 dilengkapi dengan kartu SIM 4G bawaan untuk menerima konfigurasi dari Alibaba Cloud. Bingkai kartu mendukung mini-SIM, micro-SIM, dan nano-SIM. Jika perlu mengganti kartu SIM bawaan, gunakan bingkai kartu.
PentingJangan gunakan lapisan pelindung kartu saat menggunakan kartu micro-SIM atau nano-SIM karena dapat menyebabkan kartu macet.
Port USB
Port USB tidak dapat digunakan untuk menghubungkan perangkat SAG-1000 ke Internet.
Port CONSOLE
Port CONSOLE tidak dapat digunakan untuk men-debug perintah.
Port jaringan
Setiap perangkat SAG-1000 mendukung port berikut:
Port yang dapat digunakan kembali
Port yang dapat digunakan kembali mencakup port serat dan port tembaga RJ45. Hanya satu jenis port yang dapat digunakan pada satu waktu. Misalnya, jika menggunakan port serat, port tembaga RJ45 tidak dapat digunakan, dan sebaliknya.
Jika kedua port terhubung sebelum perangkat dinyalakan pertama kali, port serat menjadi prioritas default.
Jika kedua port terhubung setelah perangkat dinyalakan, hanya port yang aktif pertama kali yang tetap bekerja.
Port tembaga
Perangkat SAG-1000 mendukung port tembaga RJ45.
Gunakan kabel jaringan untuk menghubungkan port 2 pada perangkat SAG-1000 ke komputer lokal. Kemudian, gunakan komputer lokal untuk masuk ke Konsol Web perangkat.
Semua port pada perangkat SAG-1000 mendukung mode berikut:
Mode WAN
Port WAN memungkinkan perangkat terhubung ke Internet dan Alibaba Cloud. Mode ini mendukung fitur seperti SNAT forwarding, server DNS kustom, dan throttling.
Mode LAN
Port LAN memungkinkan perangkat terhubung ke komputer lokal atau vSwitch. Mode ini mendukung routing dinamis.
Inlet daya
Suplai daya perangkat SAG-1000 harus berupa arus searah 12V. Inlet daya DC terletak di sisi paling kiri panel I/O. Pastikan menggunakan kabel daya asli.
Lampu indikator
Indikator | Deskripsi |
Panel depan | |
LTE | Menunjukkan status koneksi perangkat.
|
Lampu indikator sinyal | Menunjukkan kekuatan sinyal 4G LTE. Tiga batang menandakan sinyal terkuat. |
SYS | Menunjukkan apakah perangkat beroperasi normal.
|
CLOUD | Menunjukkan apakah perangkat terhubung ke Alibaba Cloud.
|
PWR | Menunjukkan status daya perangkat. Nyala: menyala. Mati: mati. |
Indikator jaringan | |
Lampu indikator di sisi kanan port | Menunjukkan mode kerja NIC.
|
Lampu indikator di sisi kiri port | Menunjukkan status koneksi dan transmisi data NIC.
|
Beberapa perangkat SAG menggunakan lampu indikator berikut: | |
| Menunjukkan status daya perangkat. Nyala: menyala. Mati: mati. |
| Menunjukkan apakah perangkat berfungsi normal.
|
| Menunjukkan apakah perangkat terhubung ke Alibaba Cloud.
|
Aksesoris perangkat
Setelah membeli perangkat SAG-1000 di Konsol SAG, Anda akan menerima perangkat dan aksesoris berikut:
Satu kabel daya
Dua antena LTE
Dua gantungan
Satu paket sekrup
Periksa perangkat SAG-1000 dan aksesorisnya. Jika ada aksesoris yang hilang atau rusak, hubungi layanan purna jual Alibaba Cloud.
