Menambahkan data dan mengonfigurasi gaya Grafik Hubungan Metrik - Quick BI

Grafik hubungan metrik adalah komponen visualisasi berbasis metrik di Quick BI yang menggambarkan hubungan matematis antar sekelompok metrik. Grafik ini sangat berguna untuk dekomposisi metrik, misalnya saat membangun dan menampilkan model klasik seperti Analisis DuPont, karena secara jelas menunjukkan cara metrik inti tingkat atas dihitung dan dipengaruhi oleh beberapa metrik dasar melalui rumus.

Ikhtisar Grafik

Skenario
Gunakan grafik ini untuk Analisis DuPont guna mendekomposisi metrik.
Manfaat Utama
- Kemampuan perhitungan: mendukung perhitungan advanced, perbandingan periode ke periode, dan pemformatan kondisional.

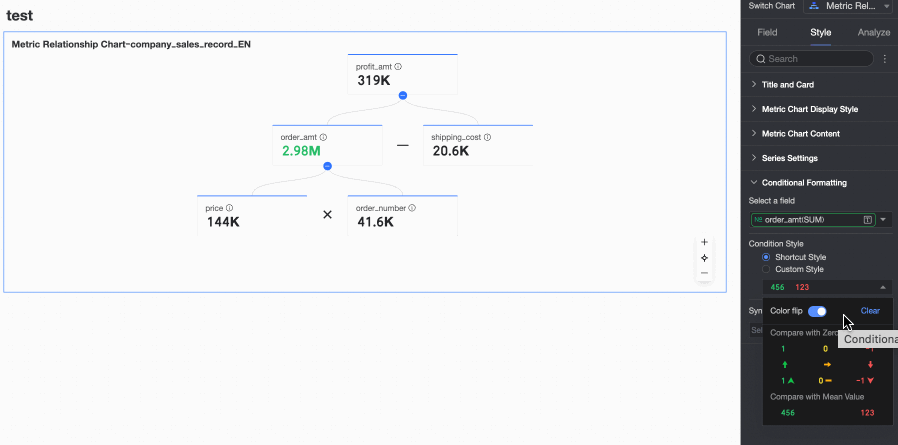

Contoh Visualisasi

Batasan

Prasyarat: Anda harus telah membuat dashboard. Untuk informasi selengkapnya, lihat Create a Dashboard.
Batasan Konfigurasi Bidang
- Indikator/Ukuran Tingkat Atas: Pilih satu bidang ukuran inti sebagai titik awal dan sasaran analisis utama untuk seluruh grafik hubungan.
- Indikator/Ukuran Dekomposisi: Pilih multiple bidang ukuran untuk membangun rumus perhitungan. Bidang-bidang ini berfungsi sebagai metrik dasar atau antara yang digunakan untuk menghitung indikator tingkat atas.
- Dimensi/Tanggal Perbandingan (opsional): Pilih satu bidang dimensi bertipe tanggal. Menambahkan bidang ini diperlukan untuk mengaktifkan fitur period-over-period (secondary metric) nanti.
Persyaratan Konfigurasi Inti: Anda harus mengklik tombol Edit Metric Decomposition Relationship dan secara manual memasukkan ekspresi matematis untuk menentukan logika perhitungan antar metrik. Tanpa rumus yang ditentukan, grafik tidak dapat menampilkan hubungan dekomposisi dengan benar.

Prosedur

Konfigurasi Bidang Grafik

Panel Data
1. Pada tab Fields, pilih bidang dimensi dan metrik yang diperlukan:
  - Di daftar metrik, temukan Profit Amount, lalu klik ganda atau seret ke area Top Indicator/Measure.
  - Di daftar metrik, temukan Order Amount, Shipping Cost, Cost, Other Costs, Order Quantity, Unit Price, dan Discount Factor, lalu klik ganda atau seret ke area Decomposition Indicators/Measures.
2. Klik Edit Metric Decomposition Relationship untuk membuka antarmuka konfigurasi.
  1. Masukkan ekspresi di bidang Branch Row Expression untuk menghasilkan grafik secara real time.
    Untuk mendekomposisi beberapa metrik, klik bidang yang ingin Anda dekomposisi dan masukkan ekspresinya. Misalnya, klik Order Amount dan masukkan [Order Quantity]*[Unit Price]*[Discount Factor] untuk menyelesaikan dekomposisinya.
    Catatan
    Ketik @ untuk menambahkan metrik dengan cepat, dan gunakan keyboard Anda untuk memasukkan +, -, *, /, dan ( ).
    Contoh: Sales Performance = Average Order Value * Number of Customers
  2. Klik Save and Exit Editing. Sistem akan secara otomatis memperbarui grafik.
3. Di daftar dimensi, temukan bidang Order Date (year), lalu klik ganda atau seret ke area Comparison Date/Dimension untuk mengaktifkan perbandingan periode ke periode.
  1. Anda dapat memilih Latest Date Data atau Period Summary Data sebagai nilai default untuk metrik.
  2. Setelah memperbarui data, buka tab Advanced untuk mengonfigurasi detail perbandingan periode ke periode.
4. Klik Update. Sistem akan secara otomatis merefresh grafik.
5. (Opsional) Untuk melihat data hanya dari kota tertentu, atur filter agar hanya menyertakan data yang diinginkan.
6. Auto-refresh
  Jika diaktifkan, sistem akan secara otomatis merefresh data grafik. Misalnya, jika Anda memilih opsi ini dan mengatur interval menjadi 5 menit, data grafik akan direfresh setiap 5 menit.

Konfigurasi Gaya Grafik

Bagian berikut menjelaskan pengaturan gaya khusus untuk grafik hubungan metrik. Untuk opsi gaya grafik umum, lihat Configure the Chart Title.

Gaya Blok Metrik

Pada Metric Block Style, konfigurasikan Display Direction dan Default Expansion. 1指标关系

Item Konfigurasi	Deskripsi
Display Direction	Mendukung portrait dan landscape.
Default Expansion	Opsi meliputi Expand All, Collapse All, dan Expand to Level N, di mana N sesuai dengan level hubungan Anda saat ini.

Konten Metrik

Pada Metric Content, konfigurasikan gaya teks untuk Name dan Value.

Pengaturan Seri

Pada Series Settings, konfigurasikan Select Series dan Metric Value Prefix/Suffix.

Item Konfigurasi	Deskripsi
Select Series	Atur item ukuran yang ditambahkan ke area Top Indicator/Measure dan Decomposition Indicators/Measures.
Metric Value Prefix/Suffix	Atur awalan dan akhiran untuk nilai metrik yang ditampilkan pada grafik.

Pemformatan Kondisional

Pada Conditional Formatting, konfigurasikan format kondisional untuk bidang.

Item Konfigurasi	Deskripsi
Select Field	Pilih bidang ukuran untuk menerapkan pemformatan kondisional. Setiap ukuran yang ditambahkan ke area Indicator/Measure tersedia untuk dipilih. Setelah mengonfigurasi gaya, jika Anda tidak lagi memerlukan format kondisional tertentu, klik Batch Clear Format di pojok kanan bawah panel bidang. Di daftar pilihan, pilih format yang ingin dihapus lalu klik OK untuk mengonfirmasi.
Quick Styles	Pilih dari gaya yang disediakan sistem untuk mengatur ikon penanda atau warna font untuk bidang ukuran saat ini. Comparison: Opsi meliputi Compare with 0 dan Compare with Mean. Color Flip: Misalnya, dengan "Compare with 0", nilai di bawah 0 ditampilkan merah dan di atas 0 hijau. Setelah dibalik, nilai di bawah 0 menjadi hijau dan di atas 0 menjadi merah. Delete: Untuk menghapus gaya cepat, klik Delete.
Custom Styles	Selain gaya cepat, Anda dapat mengonfigurasi gaya kustom untuk bidang ukuran saat ini sesuai kebutuhan. Text: Tentukan aturan untuk menampilkan nilai bidang dalam gaya tertentu, sehingga menyoroti data penting secara visual pada grafik. Konfigurasikan hal berikut: Based On Field: Tentukan bidang data mana yang menjadi acuan aturan kondisi. Secara default, ini menampilkan bidang yang dipilih di bawah Select Field. Anda juga dapat memilih bidang ukuran lain dalam grafik untuk membuat aturan yang lebih kompleks berdasarkan nilainya. Condition Type: Tetapkan dasar perbandingan. Opsi meliputi Compare with Static Value dan Compare with Dynamic Field. Condition Rule: Tentukan logika evaluasi kondisi dan spesifikasikan gaya teks (warna, tebal, miring) ketika aturan terpenuhi. Add Rule: Klik untuk menambahkan aturan baru. Icon: Tampilkan ikon penanda tertentu di samping titik data berdasarkan hasil perbandingan untuk menunjukkan secara jelas bagaimana nilai saat ini berhubungan dengan nilai target. Konfigurasikan hal berikut: Based On Field: Tentukan bidang data mana yang menjadi acuan aturan kondisi. Secara default, ini menampilkan bidang yang dipilih di bawah Select Field. Anda juga dapat memilih bidang ukuran lain dalam grafik untuk membuat aturan yang lebih kompleks berdasarkan nilainya. Condition Type: Tetapkan dasar perbandingan. Opsi meliputi Compare with Static Value dan Compare with Dynamic Field. Condition Rule: Klik dropdown Marker Icon dan pilih ikon yang sesuai dari set yang disediakan sistem. Tentukan logika yang memicu setiap ikon, dan tetapkan ikon unik untuk setiap aturan perbandingan jika diperlukan. Add Rule: Klik untuk menambahkan aturan baru.
Sync Style To	Terapkan format kondisional saat ini ke indikator ukuran lainnya.

Konfigurasi Analisis Grafik

Interaksi Data

Item Konfigurasi

Deskripsi

Navigation

Navigasi mencakup tiga metode: in-product parameter navigation, in-page component navigation, dan external links. Anda juga dapat mengonfigurasi ikon navigasi.

Untuk detailnya, lihat Navigation.

Secondary Metrics

Saat Secondary Metrics diaktifkan, Anda dapat mengonfigurasi pengaturan berikut.

Item Konfigurasi	Deskripsi
Comparison Metric Selection	Pilih bidang ukuran yang ingin Anda konfigurasikan untuk perbandingan secondary metric.
Secondary Metric Content	Konfigurasikan konten spesifik untuk perbandingan secondary metric. Berdasarkan granularitas bidang tanggal yang dikonfigurasi di Date/Dimension, sistem secara otomatis menghasilkan opsi period-over-period. Misalnya, jika bidang tanggal memiliki granularitas hari, opsi yang tersedia meliputi day-over-day, week-over-week, dan month-over-month. Jika tidak ada bidang tanggal yang dikonfigurasi di Date/Dimension, Anda harus menambahkan bidang secondary metric secara manual. Anda dapat: Klik ikon centang untuk memilih hingga dua secondary metric yang akan ditampilkan. Klik Add Field untuk membuka dialog Add Field dan menentukan secondary metric kustom, termasuk aggregation method, display format, dan conditional formatting-nya. Seret ikon untuk mengatur ulang urutan metrik dan menyesuaikan urutan tampilannya dalam grafik. Klik ikon untuk membuka dialog Secondary Metric Content Settings dan menyesuaikan display format serta conditional formatting untuk metrik yang dipilih.
Sync Configuration to Other Comparison Metrics	Pilih bidang ukuran lain untuk menerapkan konfigurasi secondary metric saat ini.
Set Secondary Metric Font Style	Konfigurasikan gaya teks untuk Name dan Value.

FAQ

1. Apa perbedaan utama antara grafik hubungan metrik dan pohon dekomposisi metrik?

Jawaban: Keduanya melakukan dekomposisi metrik, tetapi dengan pendekatan yang berbeda. Grafik hubungan metrik menampilkan hubungan perhitungan dan komposisi berdasarkan rumus matematis yang ditentukan secara manual, menekankan logika komputasi—seperti yang umum digunakan dalam model Analisis DuPont. Sementara itu, Pohon dekomposisi metrik mendekomposisi metrik berdasarkan dimensi, menyelami data secara berlapis untuk menunjukkan kontribusi masing-masing anggota dimensi serta proporsinya terhadap keseluruhan, sehingga menekankan segmentasi dimensi.

2. Bagaimana cara menentukan hubungan perhitungan antar metrik? Misalnya, A = B × C?

J: Pada tab konfigurasi Field, tambahkan ukuran A, B, dan C ke area masing-masing (A biasanya ditempatkan di tingkat atas, sedangkan B dan C di area breakdown), lalu klik tombol Edit Measure Breakdown Relationship. Pada kotak dialog yang muncul, temukan node untuk ukuran A (atau gunakan kotak input di bagian atas jika merupakan ukuran tingkat atas) dan masukkan ekspresi [B]*[C]. Catatan: Anda harus menggunakan tanda kurung siku ([ ]) untuk mengapit nama ukuran.

3. Bagaimana cara menampilkan perubahan year-over-year (YoY) dan month-over-month (MoM) untuk setiap metrik?

Jawaban: Pertama, pastikan bidang dimensi tanggal yang berisi informasi tahun-bulan telah ditambahkan ke area Comparison Date/Dimension pada tab Fields. Selanjutnya, beralihlah ke tab konfigurasi Analysis, temukan pengaturan Secondary Metrics, lalu aktifkan. Di bagian Secondary Metric Content, centang opsi Month-over-Month dan Month-over-Month Growth yang dihasilkan sistem (jika tersedia). Untuk perhitungan kustom, klik Add Field untuk mengonfigurasinya.

4. Grafik tidak muncul atau menampilkan hubungan yang salah. Apa penyebabnya?

Jawaban: Penyebab paling umum adalah hubungan dekomposisi metrik yang salah atau tidak lengkap. Pastikan Anda mengklik tombol Edit Metric Decomposition Relationship dan memverifikasi bahwa rumus perhitungan yang benar telah dimasukkan untuk semua metrik yang memerlukan dekomposisi. Selain itu, pastikan semua metrik dasar yang terlibat dalam perhitungan telah ditambahkan ke area Decomposition Indicators/Measures.
