Heatmap memvisualisasikan korelasi antar dimensi yang berbeda dan umumnya digunakan dalam model seperti analisis keranjang pasar (market basket analysis). Anda dapat menambahkan bidang data serta mengonfigurasi gaya visualisasi heatmap.
Prasyarat
Anda telah membuat dashboard. Untuk informasi selengkapnya, lihat Create a dashboard.
Ikhtisar grafik
Kasus penggunaan
Heatmap umumnya digunakan dalam model seperti analisis keranjang pasar (market basket analysis).
Manfaat

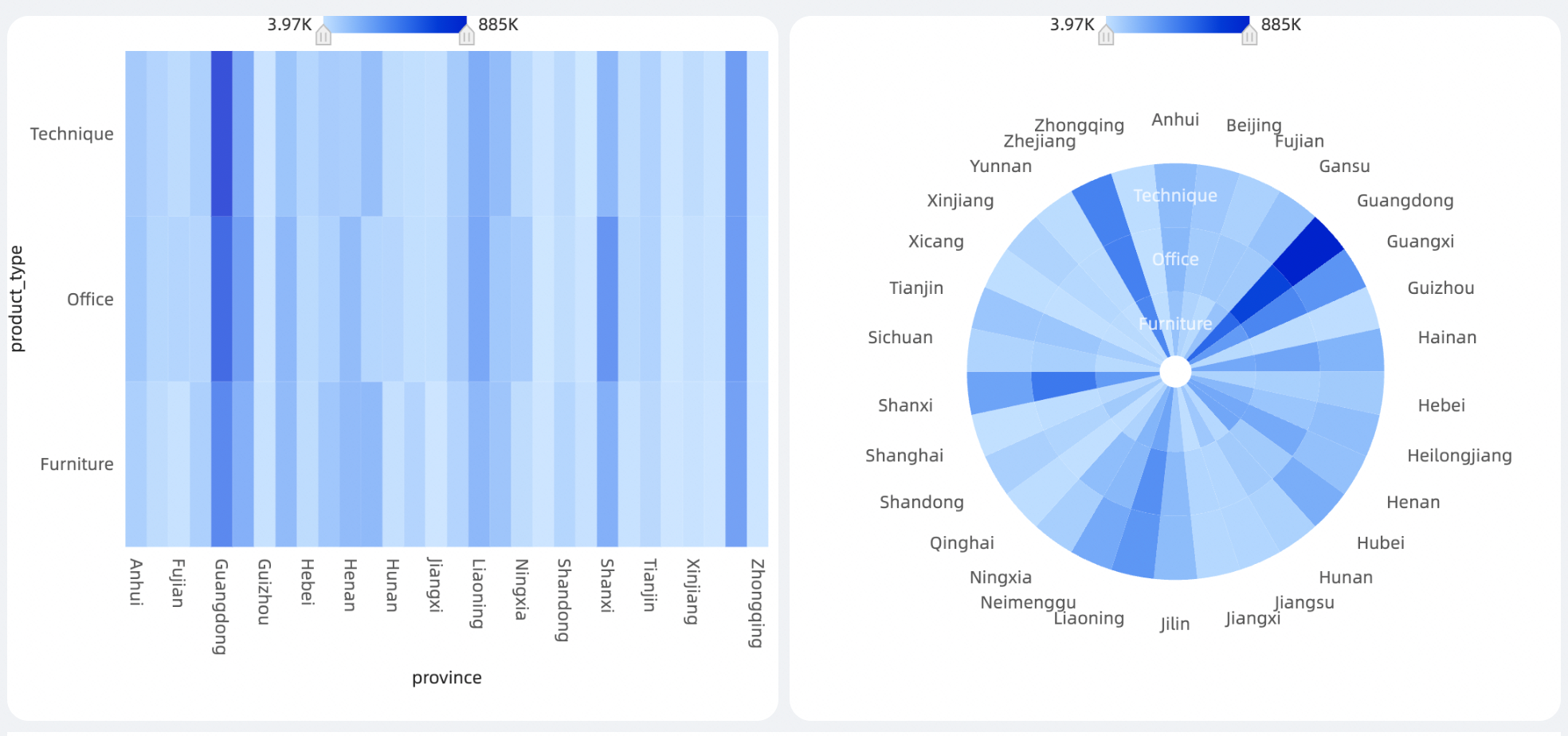

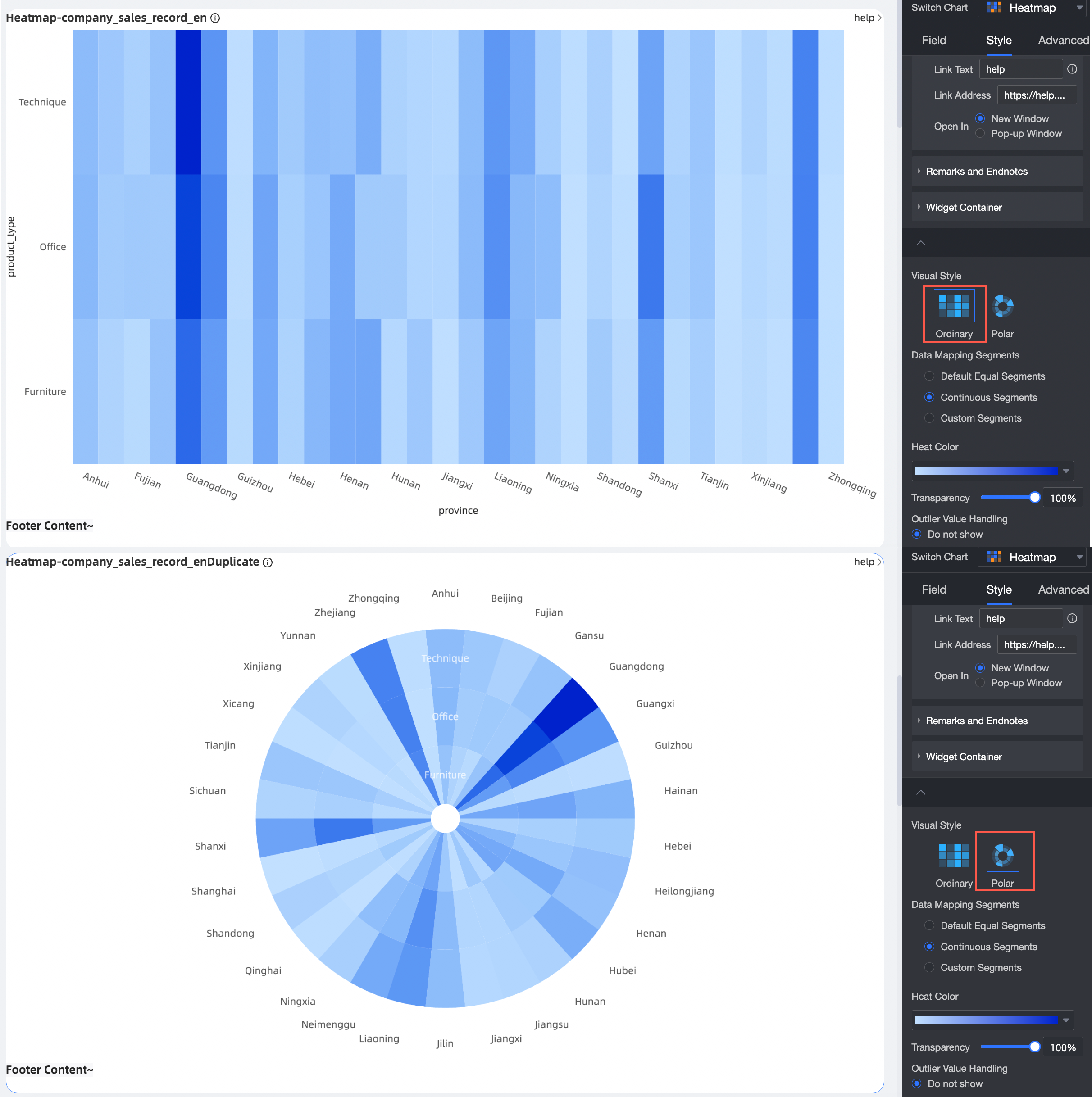

Tersedia dua gaya visualisasi: standard heatmap dan polar heatmap.
Contoh
Konfigurasi bidang grafik
-

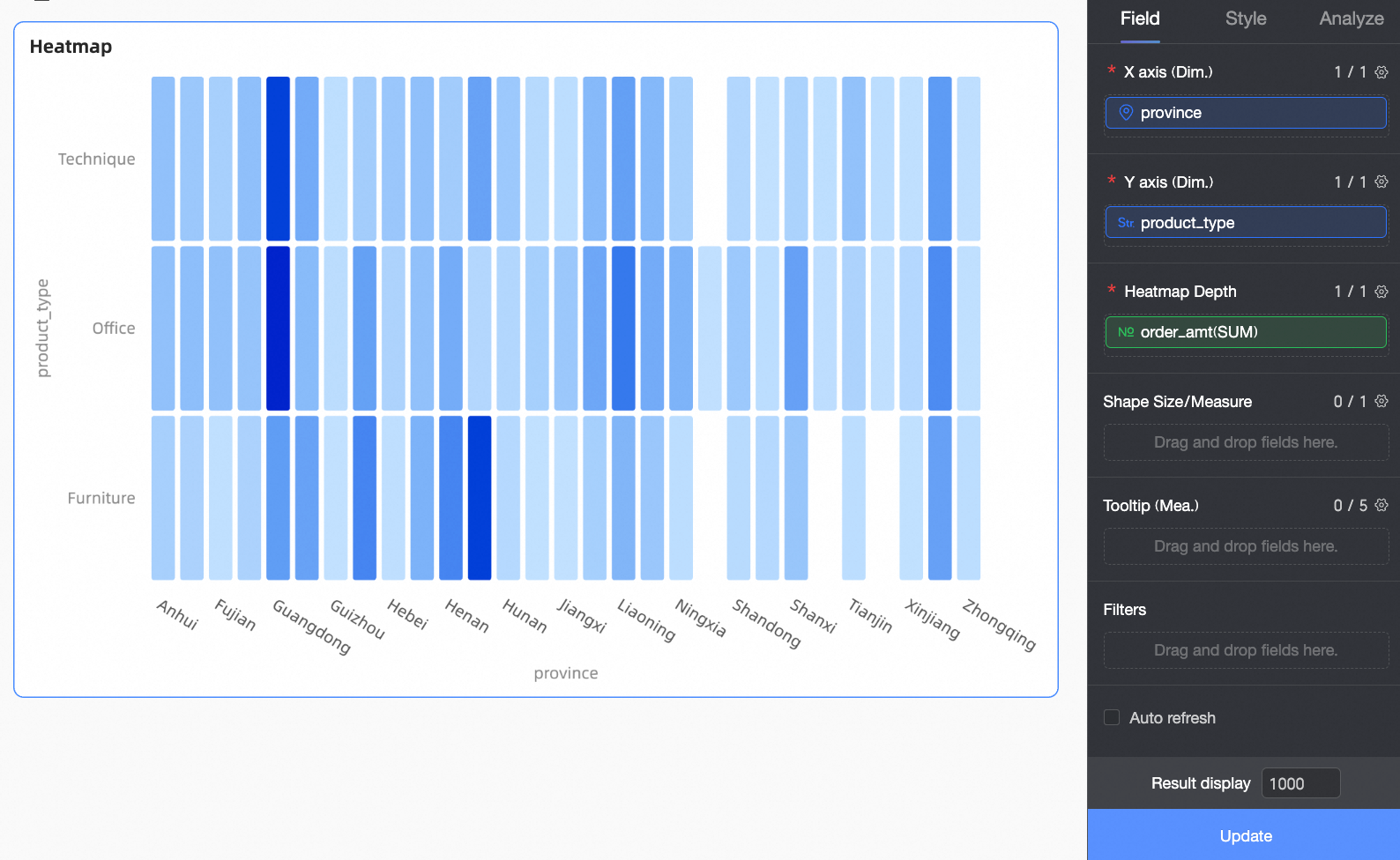

Pada tab Fields di sisi kanan grafik, pilih bidang dimensi dan ukuran.
-
Pada daftar Dimensions, temukan bidang Province. Klik ganda bidang tersebut atau seret ke area X-axis/Dimension untuk menggunakannya sebagai sumbu x.
-
Pada daftar Dimensions, temukan bidang Product Type. Klik ganda bidang tersebut atau seret ke area Y-axis/Dimension untuk menggunakannya sebagai sumbu y.
-
Pada daftar Measures, temukan bidang Order Amount. Klik ganda bidang tersebut atau seret ke area Heat Depth untuk mengatur intensitas warna heatmap.
-
(Opsional) Untuk merepresentasikan nilai data berdasarkan ukuran blok panas, seret bidang ukuran ke area Shape Size/Measure.
-
-
Klik Update. Sistem secara otomatis memperbarui grafik.
-

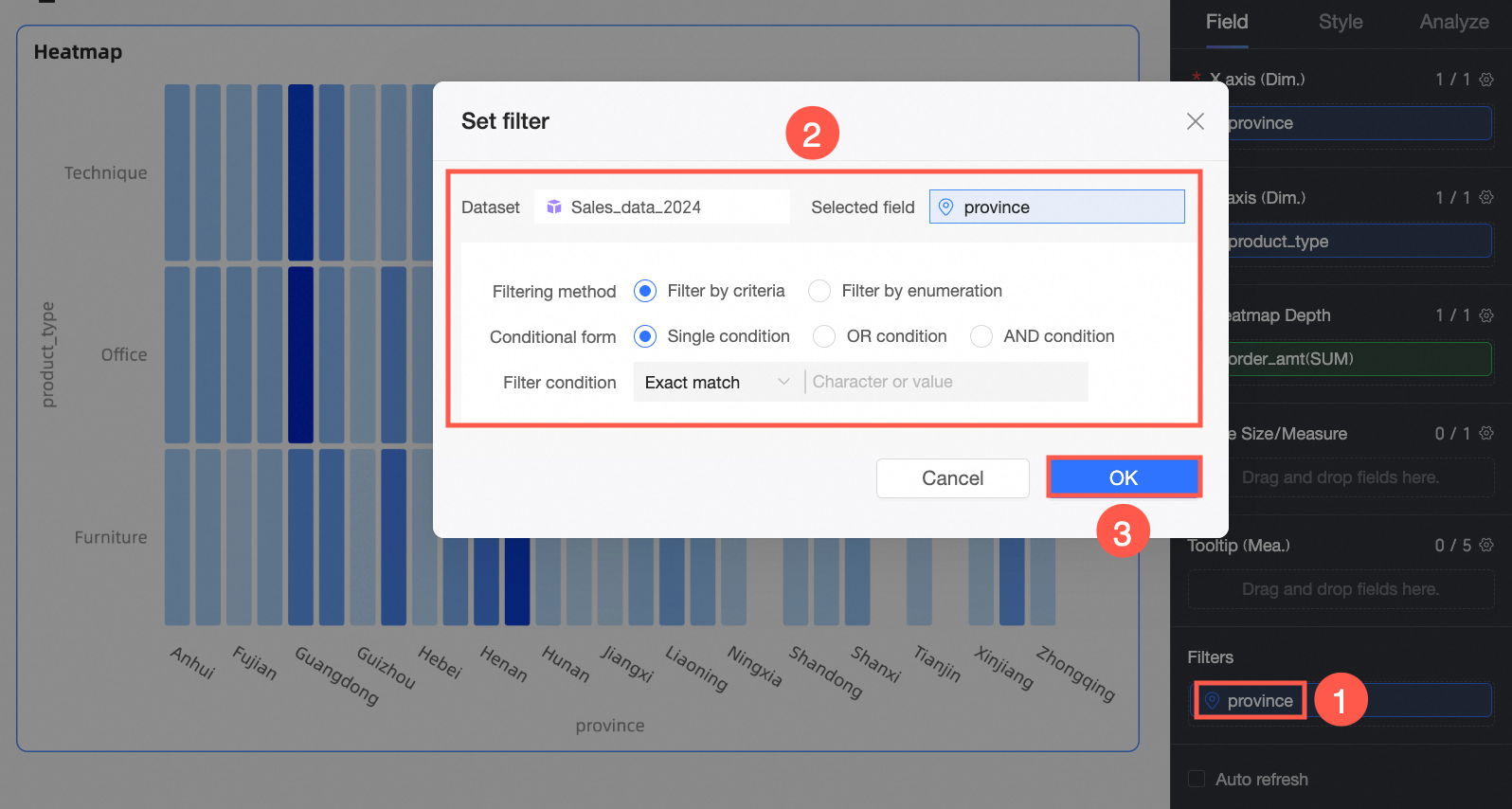

(Opsional) Untuk melihat data provinsi tertentu, atur filter.
Untuk informasi selengkapnya tentang pemfilteran bidang, lihat Filter chart fields.
-
Auto-refresh
Jika diaktifkan, data grafik akan diperbarui secara otomatis pada interval yang ditentukan. Misalnya, interval 5 menit akan memperbarui grafik setiap 5 menit.
Konfigurasi gaya grafik
Untuk informasi tentang pengaturan gaya Title and Card, lihat Configure the title area of a chart.

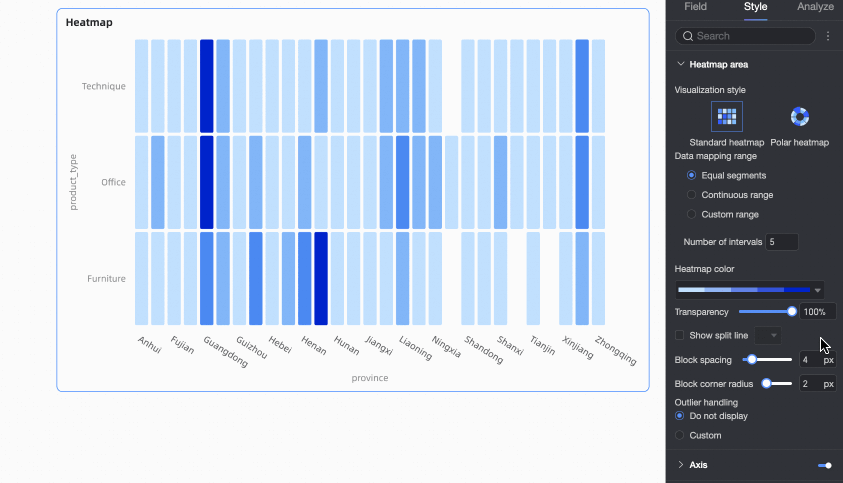

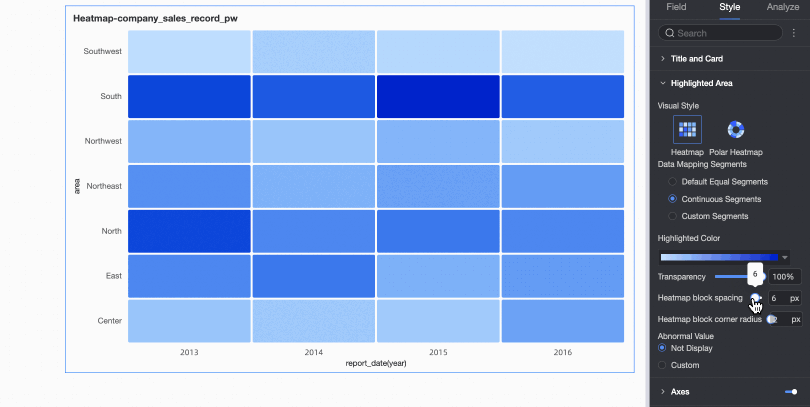

Area heatmap
Pada bagian Heatmap area, konfigurasikan pengaturan seperti gaya visualisasi, rentang pemetaan data, warna panas, dan opacity.
|
Parameter |
Deskripsi |
|
Visualization style |
Tersedia dua gaya: standard heatmap dan polar heatmap. |
|

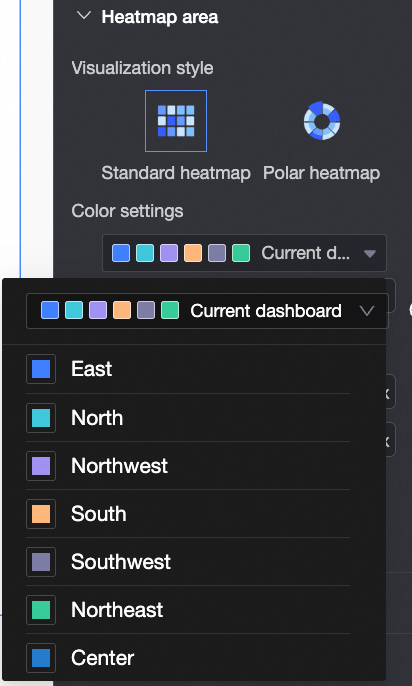

Color settings |
Jika bidang dimensi ditambahkan ke area Heat Depth pada panel Fields, Anda dapat mengatur warna untuk setiap nilai dimensi. |
|
Data mapping range |
Tiga jenis rentang didukung: Equal Interval Range, Continuous Range, dan Custom Range.
|
|

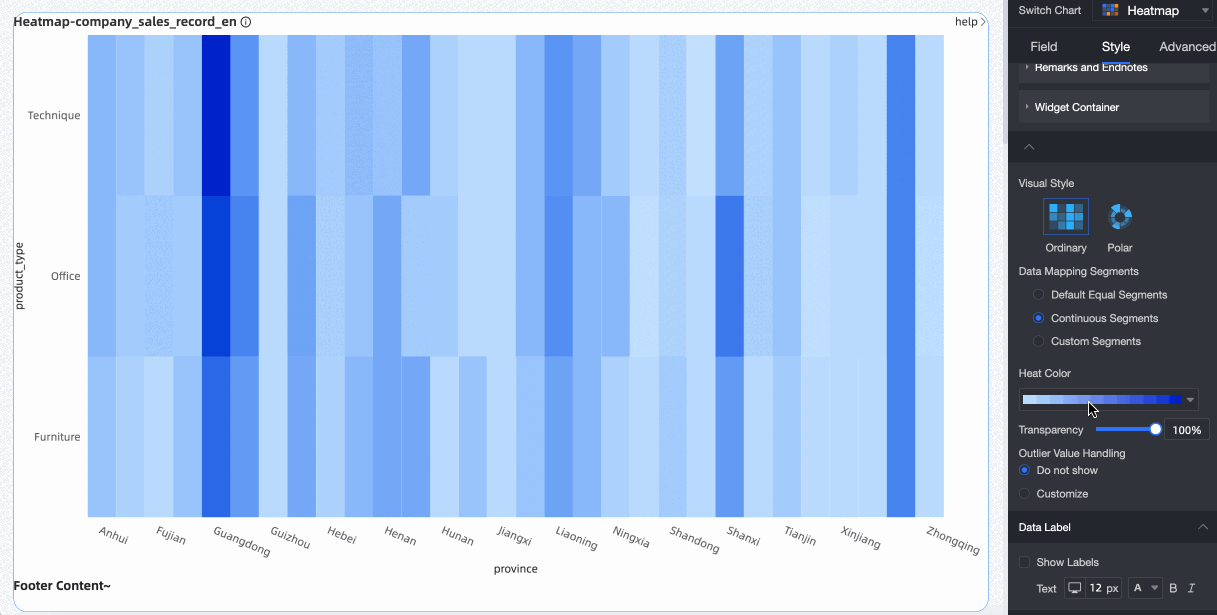

Heat color |
Tersedia dua jenis gradien: Sequential Gradient dan Diverging Gradient. |
|
Opacity |
Mengatur opacity, dengan rentang 0% hingga 100%. |
|
Show split line |
Menampilkan atau menyembunyikan garis pemisah antar blok panas dan mengatur warnanya. |
|

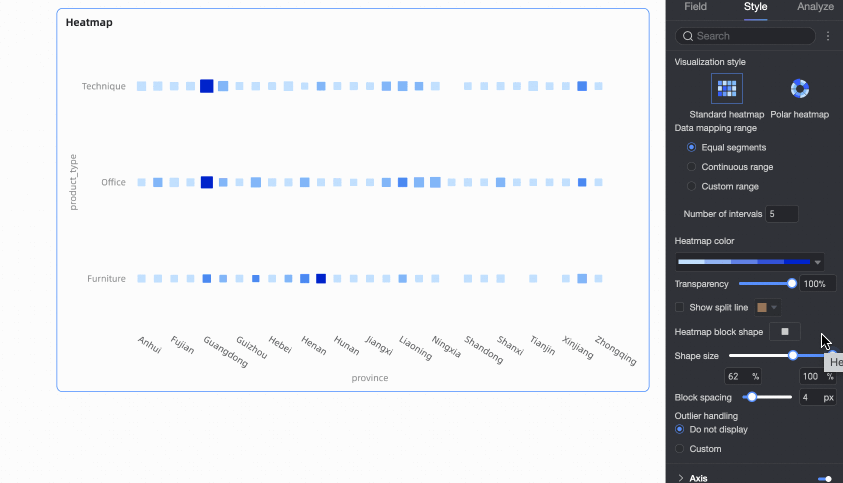

Heat block shape |
Jika bidang ditambahkan ke area Shape Size/Measure pada panel Fields, Anda dapat mengonfigurasi Shape Size blok panas. |
|

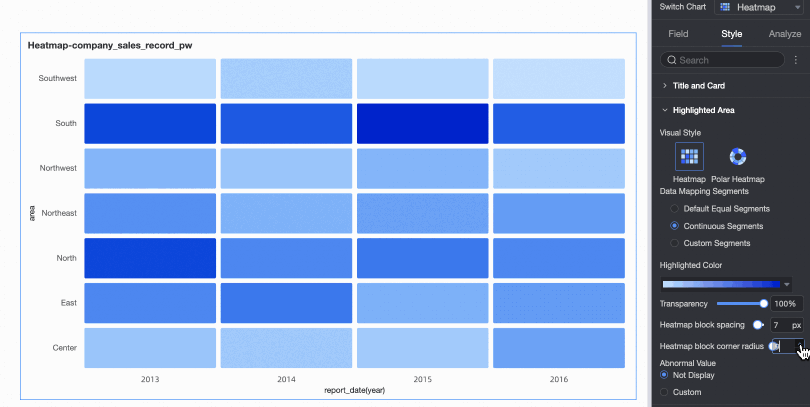

Heat block spacing |
Mengatur jarak antar blok panas. Nilai valid: 0 hingga 20 px.
Catatan
Pengaturan ini hanya tersedia untuk standard heatmap. |
|
Heat block corner radius |
Mengatur radius sudut blok panas. Nilai valid: 0 hingga 20 px.
Catatan
Pengaturan ini hanya tersedia untuk standard heatmap. |
|

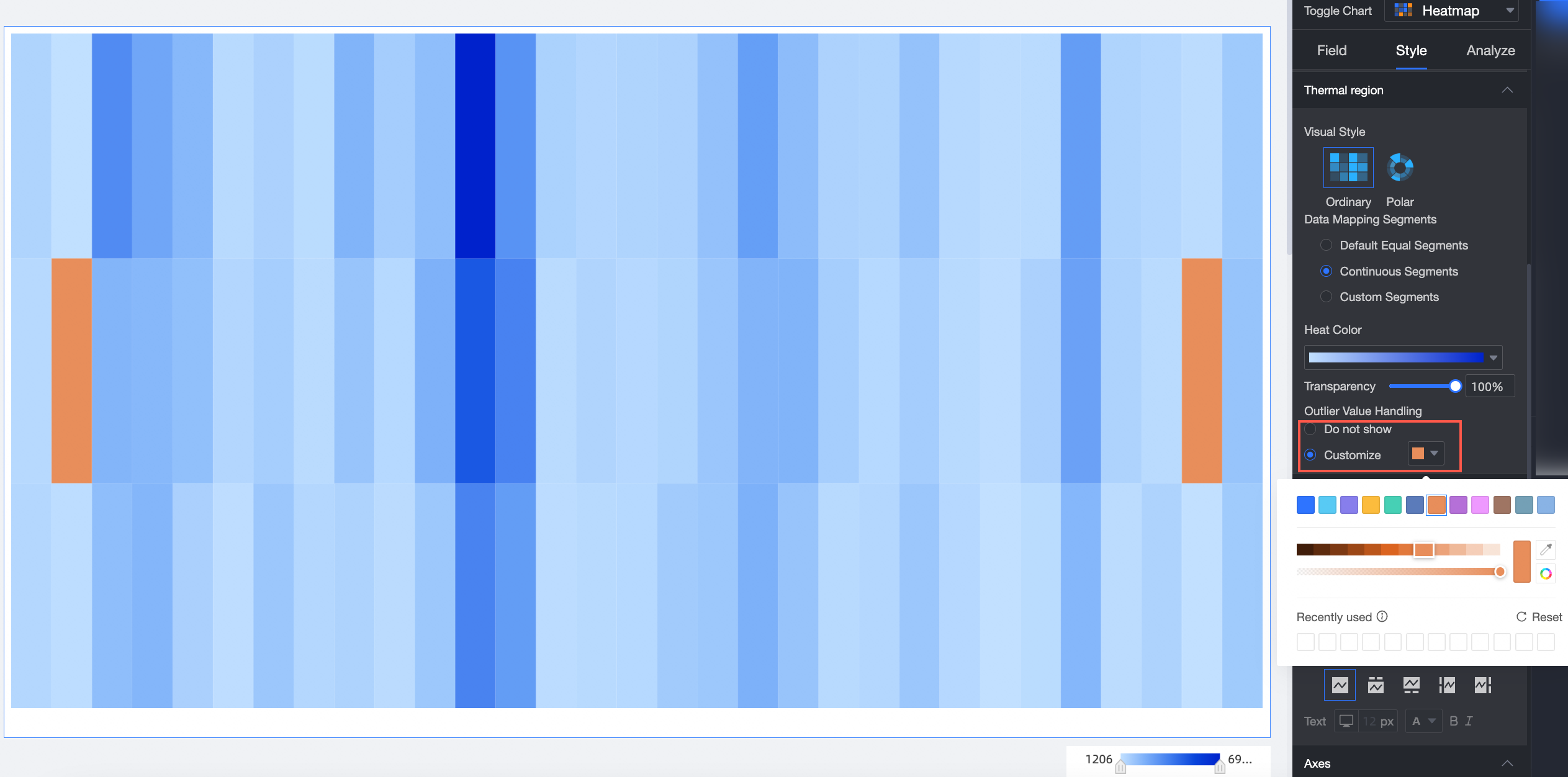

Outlier handling |
Anda dapat menyembunyikan atau menyesuaikan tampilan outlier. |
Axis

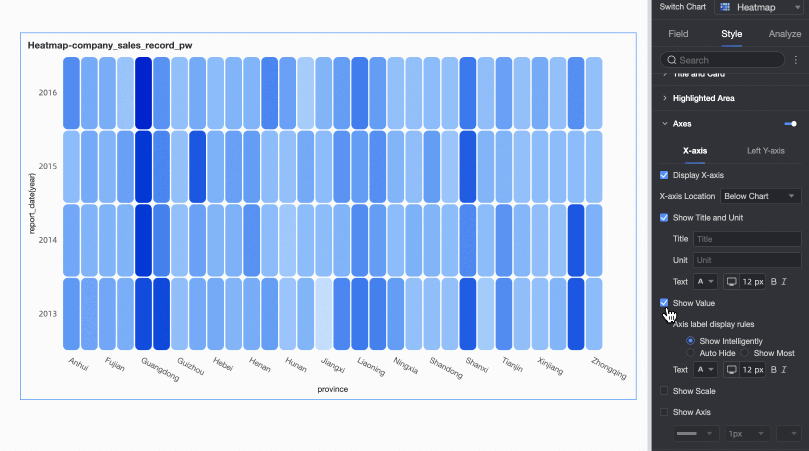

Pada bagian Axis, konfigurasikan gaya sumbu.
Pengaturan berikut berlaku untuk sumbu standard heatmap. Untuk polar heatmap, Anda hanya dapat mengonfigurasi Show Outer Axis Label dan Show Inner Axis Label.
|
Nama |
Parameter |
Deskripsi |
|
X-axis |
Show x-axis |
Menampilkan atau menyembunyikan sumbu x. |
|
X-axis position |
Mengatur posisi sumbu x di bagian atas atau bawah grafik. |
|
|
Show title and unit |
Menampilkan atau menyembunyikan judul dan satuan untuk sumbu x. |
|
|
Show axis label |
Menampilkan atau menyembunyikan label sumbu x dan mengonfigurasi aturan tampilan label sumbu serta gaya teks. Aturan tampilan mencakup Smart Display, Force Sparse, dan Show at Most.
|
|
|
Show tick marks |
Menampilkan atau menyembunyikan tanda centang pada sumbu x. |
|
|
Show axis line |
Menampilkan atau menyembunyikan garis sumbu x dan mengonfigurasi gayanya, termasuk jenis jalur, lebar, dan warna. |
|
|
Left y-axis |
Show left y-axis |
Menampilkan atau menyembunyikan sumbu y kiri. |
|
Show title and unit |
Menampilkan atau menyembunyikan judul dan satuan untuk sumbu y. |
|
|
Show axis label |
Menampilkan atau menyembunyikan label sumbu y kiri dan mengonfigurasi aturan tampilan label sumbu serta gaya teks. |
|
|
Show tick marks |
Menampilkan atau menyembunyikan tanda centang pada sumbu y kiri. |
|
|
Show axis line |
Menampilkan atau menyembunyikan garis sumbu y kiri dan mengonfigurasi gayanya, termasuk jenis jalur, lebar, dan warna. |

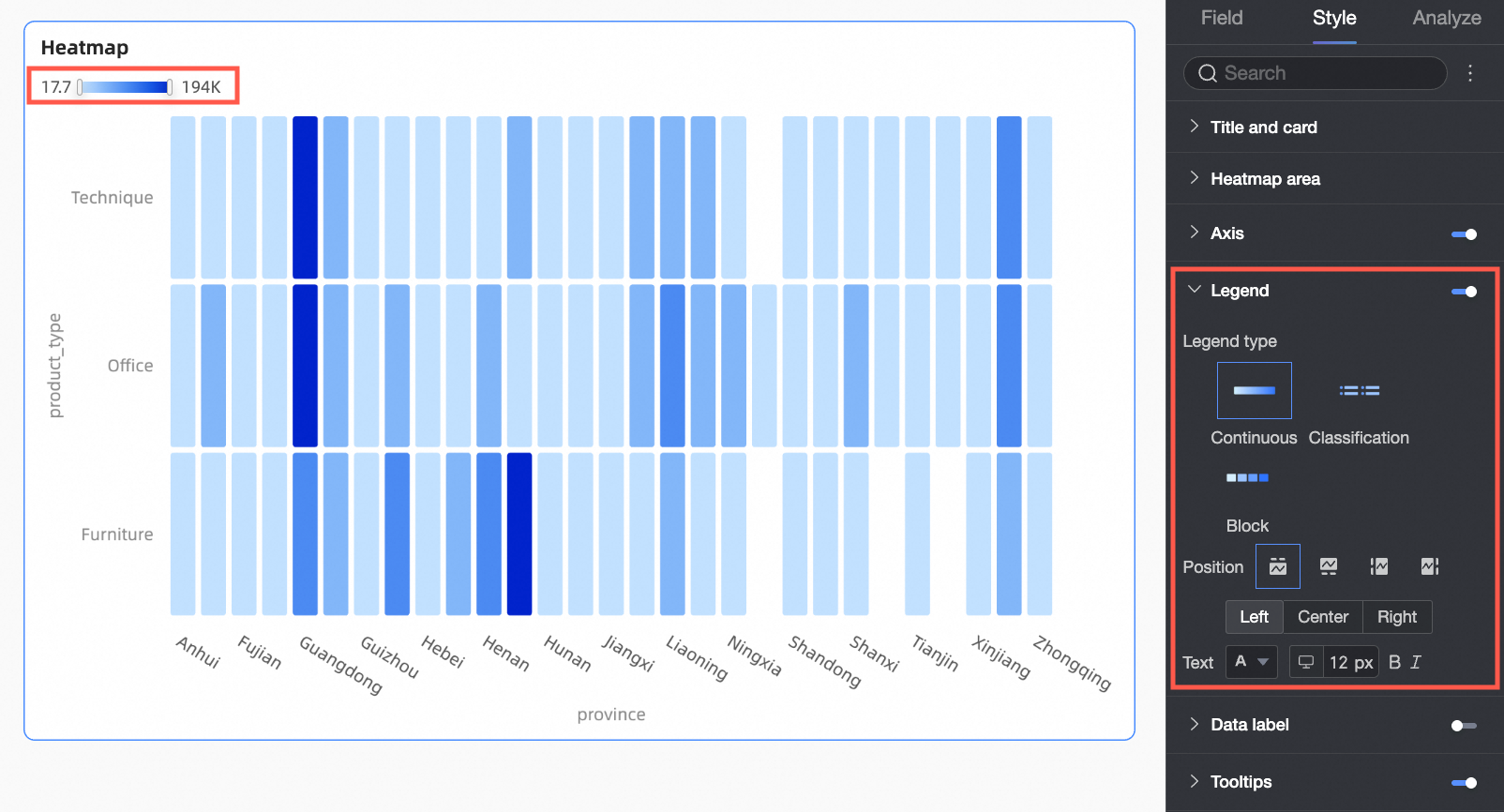

Legend
Pada bagian Legend, klik ikon
untuk mengaktifkan legenda grafik dan mengonfigurasi gayanya.
|
Parameter |
Deskripsi |
|

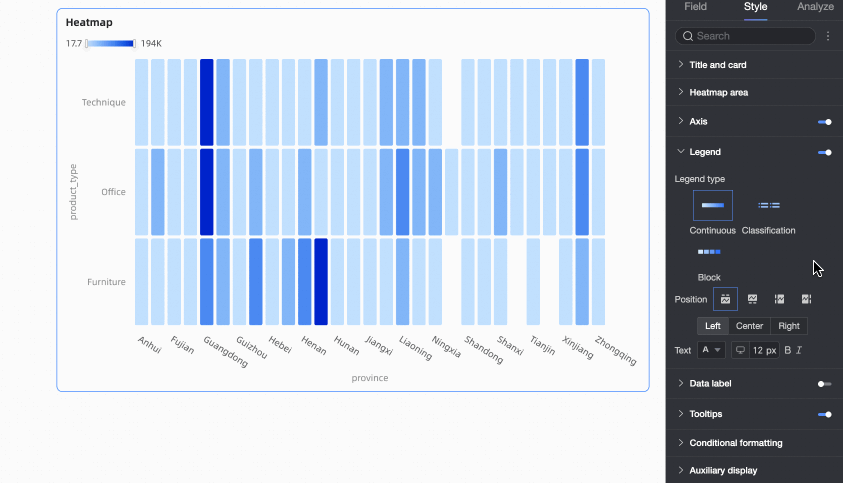

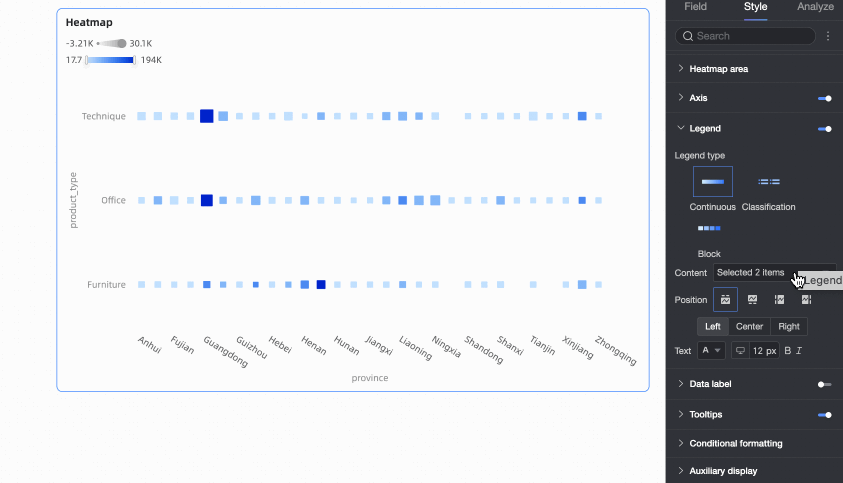

Legend type |
Saat data mapping range pada bagian Heatmap area diatur ke Equal Interval Range atau Custom Range, Anda dapat memilih jenis legenda. Jenis yang didukung meliputi Continuous, Categorical, dan Block. |
|
Content |
Jika bidang ditambahkan ke area Heat Depth dan Shape Size pada panel Fields, Anda dapat memilih legenda bidang mana yang akan ditampilkan. |
|
Position |
Mengatur posisi tampilan dan penyelarasan legenda.
|
|
Text |
Mengatur format teks untuk legenda. |
|
Mobile legend |
Pengaturan legenda desktop dan mobile bersifat independen. Beralihlah ke tampilan edit mobile menggunakan tombol toggle desktop/mobile ( |
) di bagian atas halaman edit dashboard untuk mengonfigurasi legenda terpisah untuk perangkat mobile.

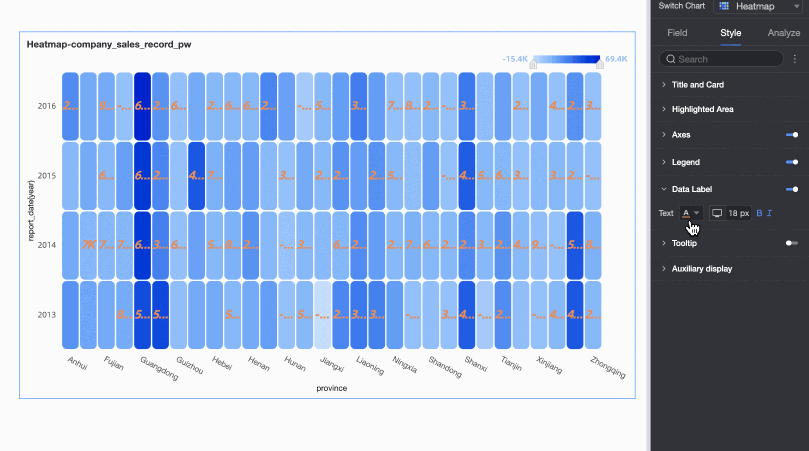

Data label
Pada bagian Data label, konfigurasikan visibilitas label data dan gaya teks. Saat Visualization Style diatur ke standard heatmap dan bidang dikonfigurasi di area Heat Depth serta Shape Size/Measure, Anda juga dapat memilih konten label.

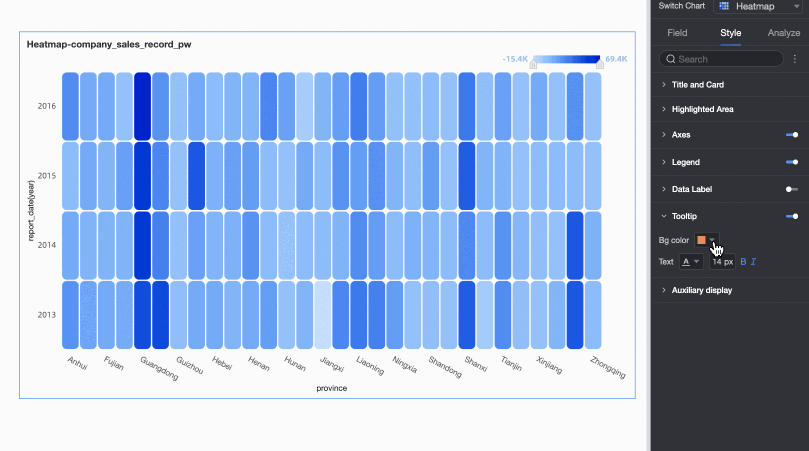

Tooltip
Pada bagian Tooltip, konfigurasikan gaya tooltip.
|
Parameter |
Deskripsi |
|
Background color |
Mengatur warna latar belakang tooltip. |
|
Text |
Mengatur gaya teks tooltip, termasuk warna font, ukuran, bobot, dan gaya (miring). |
|
Mobile tooltip |
Pengaturan tooltip desktop dan mobile bersifat independen. Beralihlah ke tampilan edit mobile menggunakan tombol toggle desktop/mobile ( |

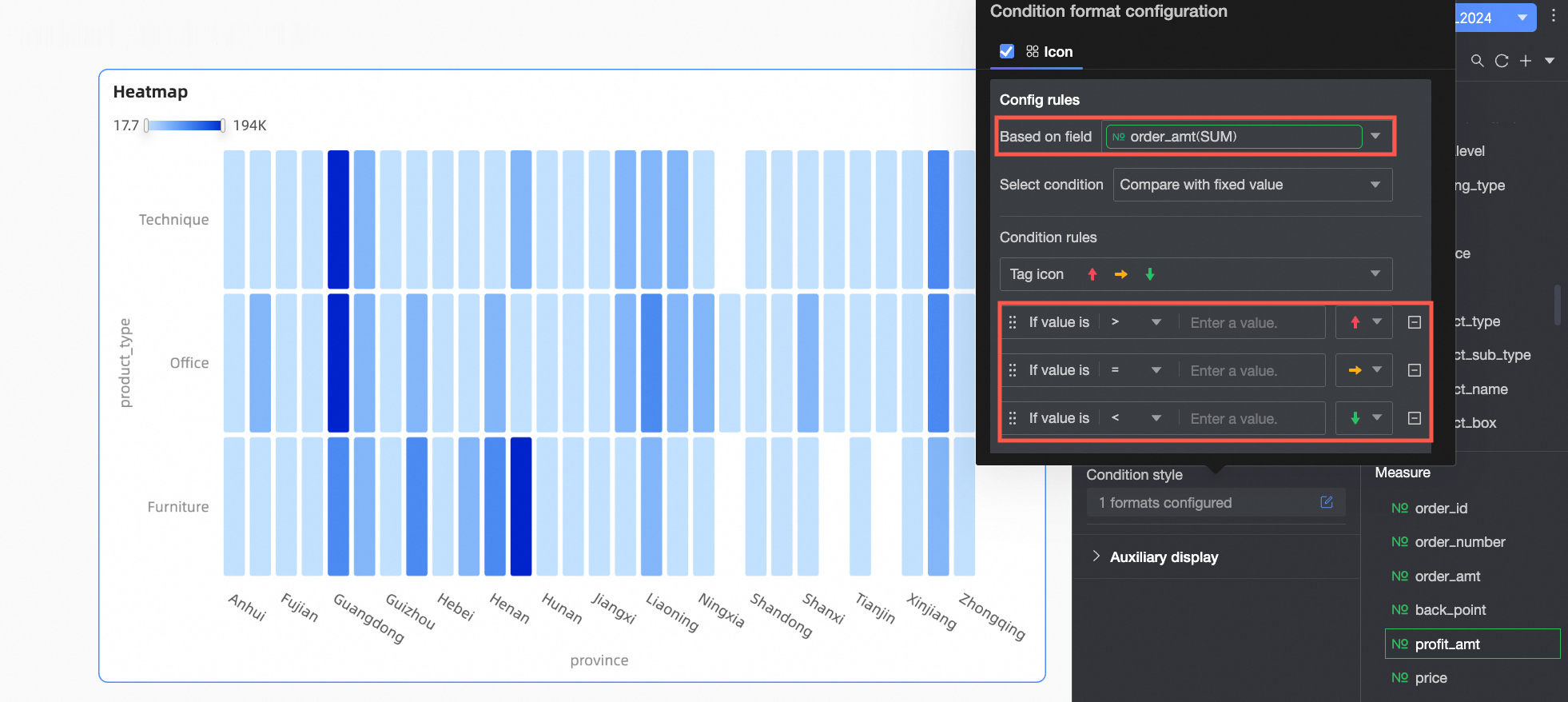

Conditional formatting

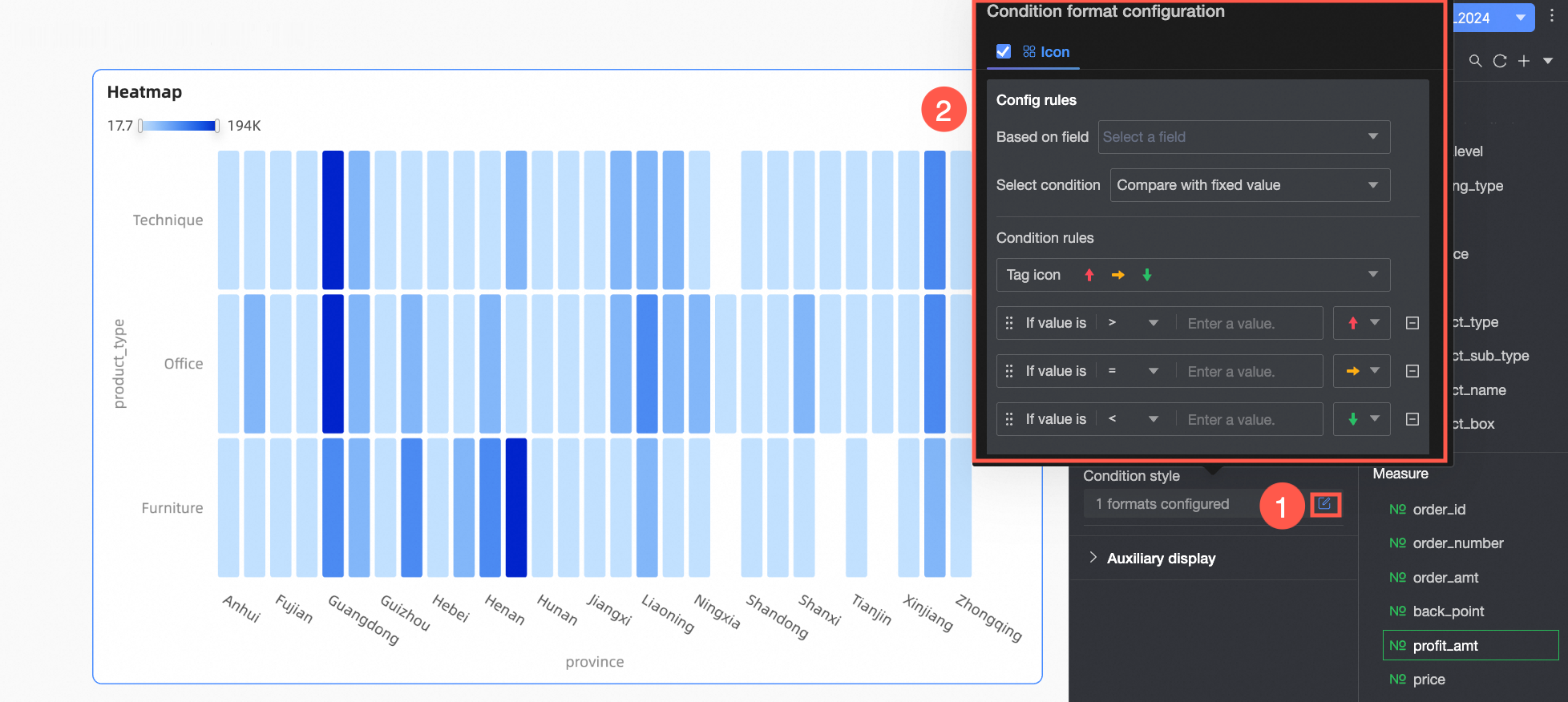

Pada bagian Conditional formatting, konfigurasikan aturan pemformatan yang berlaku ketika data memenuhi kondisi tertentu. Klik ikon
di bawah Conditional Style. Pada kotak dialog Conditional Formatting Configuration, pilih opsi Icon dan konfigurasikan pengaturannya.
Conditional formatting hanya tersedia untuk standard heatmap.
|
Parameter |
Deskripsi |
|
|
Rule definition |
Based on field |
Pilih bidang yang akan dikonfigurasi conditional formatting-nya. |
|
Condition type |
Pilih metode perbandingan. Anda dapat membandingkan dengan nilai tetap atau membandingkan dengan bidang dinamis.
|
|
|
Conditional rule |
Pilih ikon penanda untuk aturan saat ini dan definisikan logika perbandingan spesifik.
|
|
|
More settings |
Mengatur ukuran ikon yang ditampilkan dalam grafik. |
|
Auxiliary display
Pada bagian Auxiliary display, konfigurasikan slider sumbu x dan y.
Slider hanya tersedia untuk standard heatmap.
Konfigurasi analisis grafik
|
Parameter |
Deskripsi |
|
Drill-down |
Jika Anda telah mengonfigurasi bidang drill-down di panel Fields, Anda dapat mengatur gaya tampilan baris hierarki drill-down di sini. Untuk informasi selengkapnya, lihat Drill-down. |
|
Linkage |
Jika data analisis Anda berada di grafik yang berbeda, gunakan linkage untuk menghubungkannya. Untuk informasi selengkapnya, lihat Linkage. |
|
Jump |
Jika data analisis Anda berada di dashboard yang berbeda, gunakan jump untuk menghubungkannya. Jenis jump meliputi intra-product jump, intra-component jump, dan external link. Untuk informasi selengkapnya, lihat Jump. |
