Quick BI:Flying Line Map

Batasan

Jika Anda membuat peta garis terbang dengan memilih mode Area Name untuk From/Dimension dan To/Dimension, peta tersebut terdiri dari Area Name/Dimension dan Flying Line Measure:

• Area name ditentukan oleh dimensi dari data Anda. Anda dapat memilih maksimal satu dimensi, yang harus berupa bidang geografis, misalnya provinsi.

• Flying line color ditentukan oleh ukuran (measure) dari data Anda. Anda dapat memilih maksimal satu ukuran, misalnya jumlah pesanan.

• Flying line width ditentukan oleh ukuran dari data Anda. Anda dapat memilih maksimal satu ukuran, misalnya jumlah pesanan.

• Bubble size ditentukan oleh ukuran dari data Anda. Anda harus memilih minimal satu ukuran dan dapat memilih hingga lima ukuran, misalnya biaya pengiriman dan kuantitas pesanan.

Jika Anda membuat peta garis terbang dengan memilih mode longitude and latitude untuk bidang From/dimension dan To/dimension, peta tersebut terdiri dari: longitude and latitude/dimension, location label/dimension, dan flying line measure.

• Longitude and latitude ditentukan oleh dimensi dari data Anda. Anda dapat memilih maksimal satu bidang longitude dan satu bidang latitude.

• Location label ditentukan oleh dimensi dari data Anda. Ini merupakan peran opsional yang mendukung dimensi bertipe string atau geografis.

• Flying line color ditentukan oleh ukuran dari data Anda. Anda dapat memilih maksimal satu ukuran, misalnya jumlah pesanan.

• Flying line width ditentukan oleh ukuran dari data Anda. Anda dapat memilih maksimal satu ukuran, misalnya jumlah pesanan.

• Bubble size ditentukan oleh ukuran dari data Anda. Anda harus memilih minimal satu ukuran dan dapat memilih hingga lima ukuran, misalnya biaya pengiriman dan kuantitas pesanan.

Prasyarat

• Dashboard telah dibuat. Untuk informasi lebih lanjut, lihat Create a dashboard.

• Konversi bidang area geografis menjadi informasi geografis. Untuk informasi lebih lanjut, lihat Configure fields.

  Catatan

  Asumsikan bahwa bidang area geografis yang ingin Anda tambahkan ke grafik adalah area. Bidang tersebut hanya dikonversi menjadi informasi geografis ketika ikon muncul di sampingnya. Untuk daftar nama area standar, lihat public-area-info.xlsx. File ini hanya digunakan sebagai referensi pencocokan geografis dan tidak mencerminkan pandangan politik Quick BI.

Ikhtisar grafik

Use cases

Peta garis terbang sangat ideal untuk memvisualisasikan data yang tersebar secara spasial, terutama set data yang menunjukkan informasi kontinu dan agregat di berbagai wilayah geografis.

Benefits

• Visualisasi: Menampilkan data pada peta dinamis dengan garis terbang animasi.

• Interaksi: Anda dapat melakukan lasso-zoom pada peta, mengganti ukuran, dan memfilter data dalam komponen.

Example

Konfigurasi bidang grafik

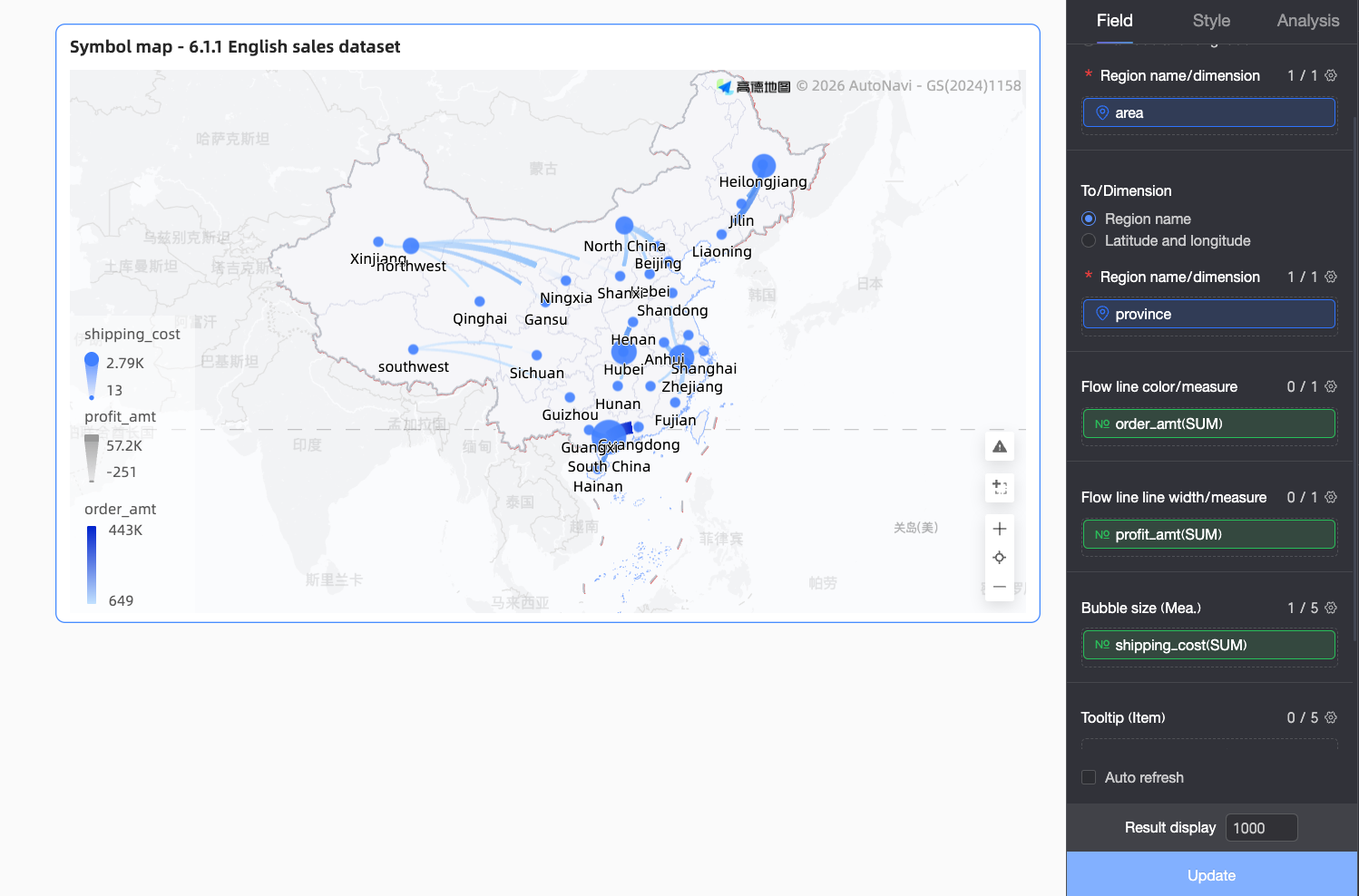

1. Pada tab Fields, pilih bidang dimensi dan ukuran.

   • Anda dapat membuat peta menggunakan geographical information dengan dua cara: berdasarkan area name atau berdasarkan longitude and latitude.



     Catatan

     Bidang From/Dimension dan To/Dimension mendukung mode area name dan longitude and latitude. Anda juga dapat menggunakan kombinasi kedua mode tersebut.

     • Jika Anda membuat peta garis terbang dengan memilih mode area name untuk From/dimension dan To/dimension, peta tersebut terdiri dari area name/dimension dan flying line measure:

       • Area name ditentukan oleh dimensi data. Anda dapat memilih maksimal satu dimensi, dan harus berupa bidang geografis, seperti provinsi.

       • Bubble size ditentukan oleh ukuran yang dipilih. Anda dapat memilih 1 hingga 5 ukuran, seperti biaya pengiriman dan kuantitas pesanan.

     • Jika Anda membuat peta garis terbang dengan memilih mode Longitude and Latitude untuk From/Dimension dan To/Dimension, peta tersebut terdiri dari Longitude and Latitude/Dimension, Location Label/Dimension, dan Flying Line Measure:

       • Longitude and latitude ditentukan oleh dimensi data. Anda dapat memilih maksimal satu bidang longitude dan satu bidang latitude.

       • Location label ditentukan oleh dimensi data, mendukung tipe dimensi string dan geografis, serta bersifat opsional.

       • Bubble size ditentukan oleh ukuran data. Anda harus memilih 1 hingga 5 ukuran, misalnya biaya transportasi dan kuantitas pesanan.

     1. Jika Anda memilih area name, temukan Province/City dalam daftar dimension. Kemudian, klik ganda atau seret ke bidang area name/dimension di area From/To masing-masing.

     2. Jika Anda memilih Longitude and Latitude, dalam daftar Dimension, temukan bidang longitude dan bidang latitude, lalu klik ganda atau seret ke bagian Longitude/Latitude di area From/To. Bidang Location Label/Dimension bersifat opsional.

   • Dalam daftar measure, temukan Order Amount, lalu klik ganda atau seret ke area flying line color/measure. Konfigurasi ini bersifat opsional.

   • Dalam daftar Measures, temukan Profit Amount, lalu klik ganda atau seret ke area Flying Line Width/Measure. Item konfigurasi ini bersifat opsional.

   • Dalam daftar Measure, temukan Shipping Cost, lalu klik ganda atau seret ke area Line Size/Measure. Pengaturan ini bersifat opsional.

2. Klik Update. Grafik akan diperbarui secara otomatis.



   Catatan

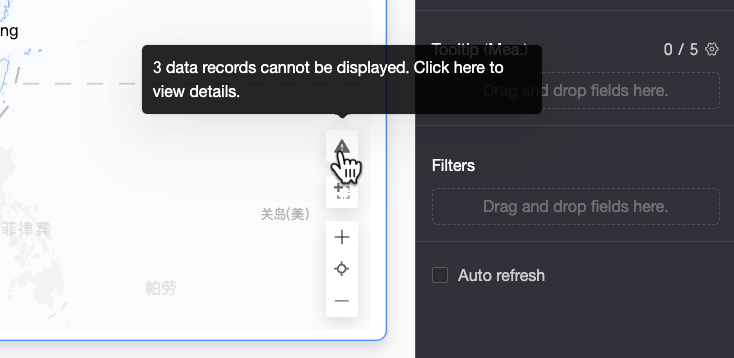

   Jika nilai area dalam data Anda tidak dapat dicocokkan dengan nama geografis standar yang didukung sistem, indikator akan muncul di pojok kanan bawah grafik. Klik indikator tersebut untuk melihat data yang tidak dapat ditampilkan, sehingga Anda dapat memperbaiki masalah tersebut.

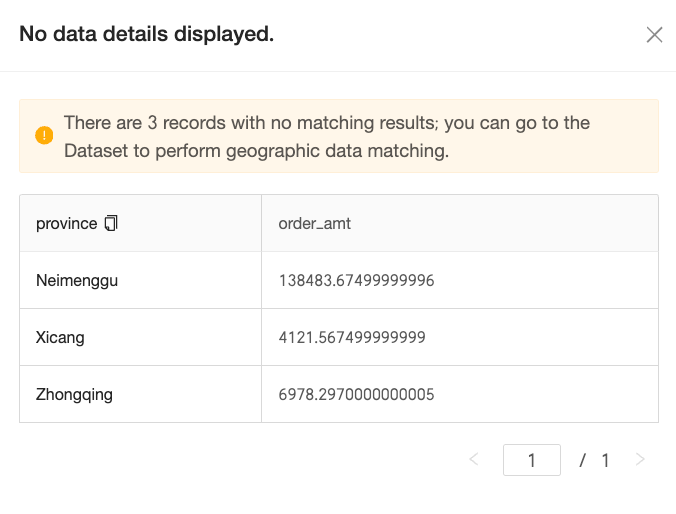

   • Pada halaman Unmatched Data Details, Anda dapat melihat data yang tidak cocok dan menyalinnya dengan sekali klik. Anda kemudian dapat menempelkan konten yang disalin ke halaman field configuration set data untuk memperbaiki nilai tersebut secara batch.

   • Setelah Anda mengonfigurasi data dengan benar, data peta akan ditampilkan sesuai harapan.

Konfigurasi gaya

Untuk informasi tentang pengaturan gaya umum, lihat Configure the chart title area.

Map area

Pada bagian Map Area, konfigurasikan Display Range dan Outline and Fill.

• Display Range: Mendukung Auto dan Custom. Pada contoh ini, China dipilih.

  Catatan

  • Auto secara otomatis menyesuaikan peta agar sesuai dengan rentang data, sedangkan opsi Custom memungkinkan Anda mengatur rentang secara manual. Dalam skenario analisis interaktif, peta selalu menyesuaikan secara otomatis berdasarkan rentang data.

  • Rentang tampilan Custom saat ini mendukung benua dan negara global, serta wilayah, provinsi, dan kota di Tiongkok daratan.



  Mengaktifkan Manual Adjustment secara otomatis menghasilkan Center Point dan Zoom Level saat ini, yang kemudian dapat Anda modifikasi secara manual.

• Pada bagian Outline and Fill, Anda dapat mengonfigurasi warna Area Fill dan Outline.

  Catatan

  Outline tidak tersedia untuk beberapa wilayah.



Basemap

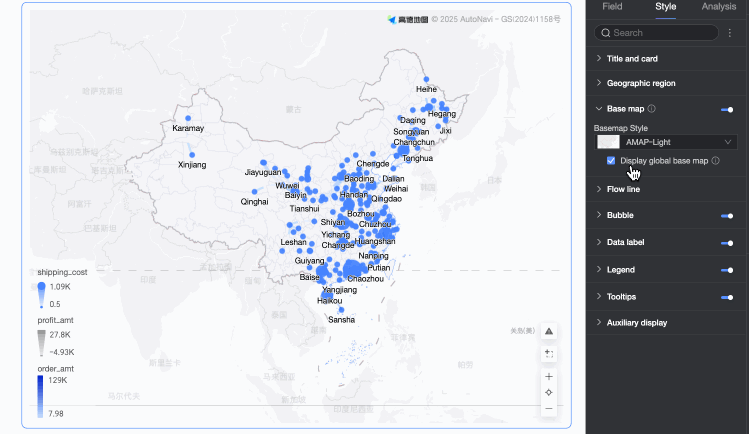

Pada bagian Basemap, konfigurasikan apakah akan Show Basemap, Basemap Style, dan apakah akan Show Global Basemap.

• Show Basemap: Klik tombol toggle untuk menampilkan atau menyembunyikan informasi basemap.

• Basemap Style: Mendukung berbagai gaya untuk basemap Amap.

• Show Global Basemap: Pilih opsi ini untuk menampilkan informasi global, seperti kota, pada basemap.

  Catatan

  Batas penggunaan basemap global: Setiap organisasi Quick BI dapat melakukan pratinjau grafik peta dengan informasi basemap luar negeri sebanyak 1.000 kali per bulan, dihitung berdasarkan jumlah inisialisasi basemap. Jika batas ini terlampaui, hanya informasi basemap domestik yang ditampilkan pada grafik peta.

Flying lines

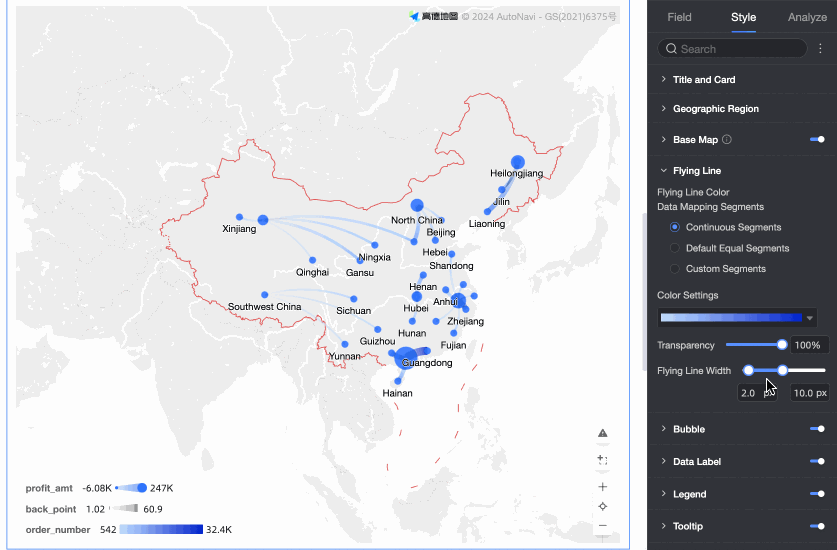

Pada bagian Flying Lines, konfigurasikan Data Mapping Range, Color, Transparency, and Flying Line Width.

Bubbles

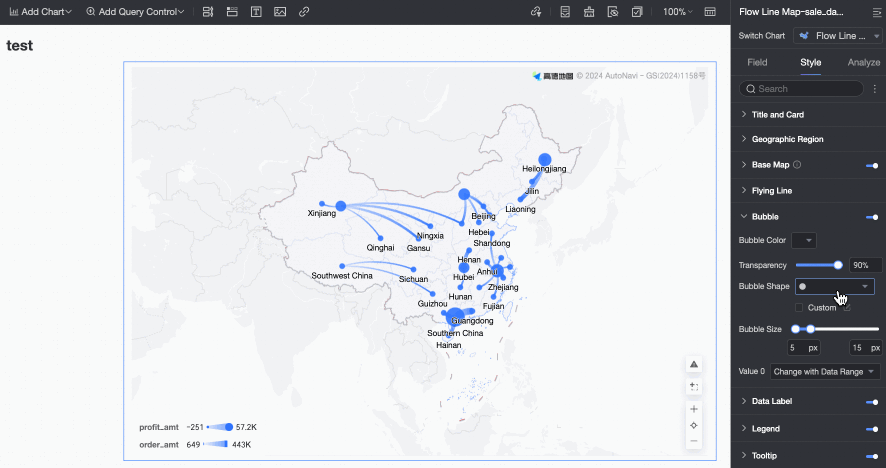

Pada bagian Bubbles, konfigurasikan pengaturan seperti Show Bubbles, Bubble Color, Bubble Shape, Bubble Size, dan Zero Value Handling.

• Bubble Color: Setelah Anda mengaktifkan Show Bubbles, Anda dapat mengatur warna dan transparansi gelembung.

• Bubble Shape: Mendukung Circle, Triangle, Rectangle, Diamond, dan Advanced Settings. Pengaturan lanjutan memungkinkan Anda menyesuaikan bentuk titik asal dan tujuan.



• Bubble Size: Anda dapat menyeret slider untuk mengubah Bubble Size. Jika bidang Bubble Size/Measure belum dikonfigurasi, Anda hanya dapat mengatur nilai tetap, seperti pada Gambar ①. Jika bidang Bubble Size/Measure telah dikonfigurasi, Anda dapat mengatur nilai minimum dan maksimum, seperti pada Gambar ②.



• Zero Value Handling: Mendukung tiga opsi: Do Not Display, Follow Data Range, dan Fixed Bubble Size.



Data labels

Pada bagian Data Labels, konfigurasikan Show Data Label, Label Display Mode, Content, Position, and Text Style.

Legend

Pada bagian Legend, klik ikon untuk mengaktifkan legenda dan mengonfigurasi gayanya.

Tooltip

Pada bagian Tooltip, klik ikon untuk mengaktifkan tooltip dan mengonfigurasi gayanya.

Functionality settings

Pada bagian Functionality Settings, pilih Enable Indicator Filter untuk memilih ukuran mana yang akan ditampilkan.
