Grafik air terjun, juga dikenal sebagai cascade chart atau bridge chart, menunjukkan bagaimana nilai awal dipengaruhi oleh serangkaian perubahan positif dan negatif. Jenis grafik ini sering digunakan dalam analisis bisnis dan keuangan. Topik ini menjelaskan cara menambahkan data ke grafik air terjun serta mengonfigurasi tampilannya.

Prasyarat

Anda telah membuat dashboard. Untuk informasi lebih lanjut, lihat Create a dashboard.

Ikhtisar

Use Cases

Grafik ini ideal untuk memahami kontribusi nilai positif (seperti pendapatan) dan nilai negatif (seperti pengeluaran) terhadap total keseluruhan, karena menampilkan hubungan antara nilai absolut dan relatif.

Benefits

Calculation capabilities: Konfigurasikan perhitungan period-over-period dan kumulatif hanya dengan satu klik.
Visualization: Sesuaikan tampilan grafik dengan menampilkan label data, legenda, nilai kumulatif, dan pengaturan lainnya.

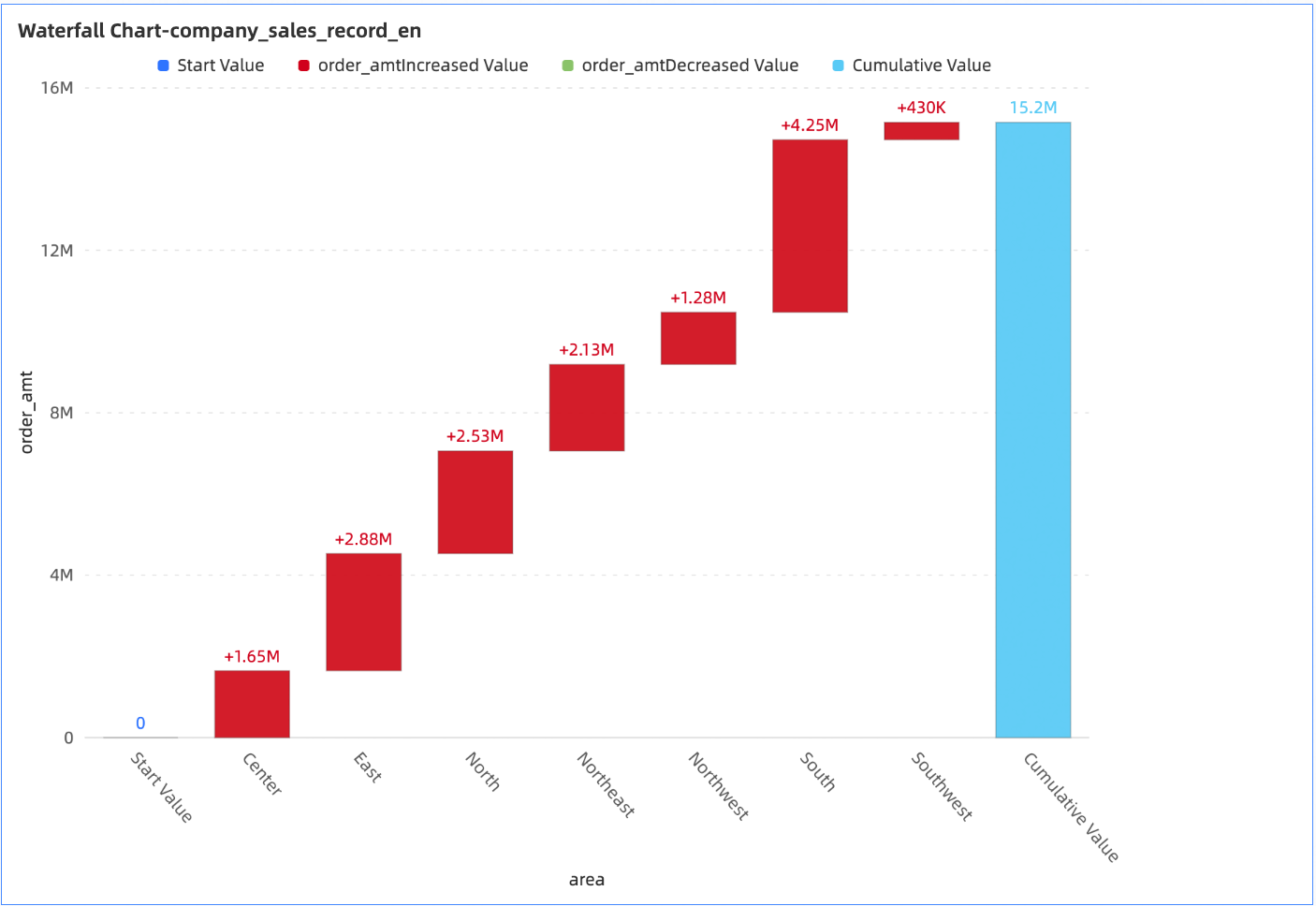

Example

瀑布效果图

Batasan

Waterfall chart terdiri dari category axis/dimension dan value axis/measure:

category axis/dimension ditentukan oleh dimensi dari data Anda. Anda harus memilih setidaknya satu dimensi, seperti Province atau Product Type.
value axis/measure ditentukan oleh ukuran dari data Anda. Anda dapat memilih maksimal satu ukuran, seperti Order Quantity atau Profit Amount.

Konfigurasi Data Grafik

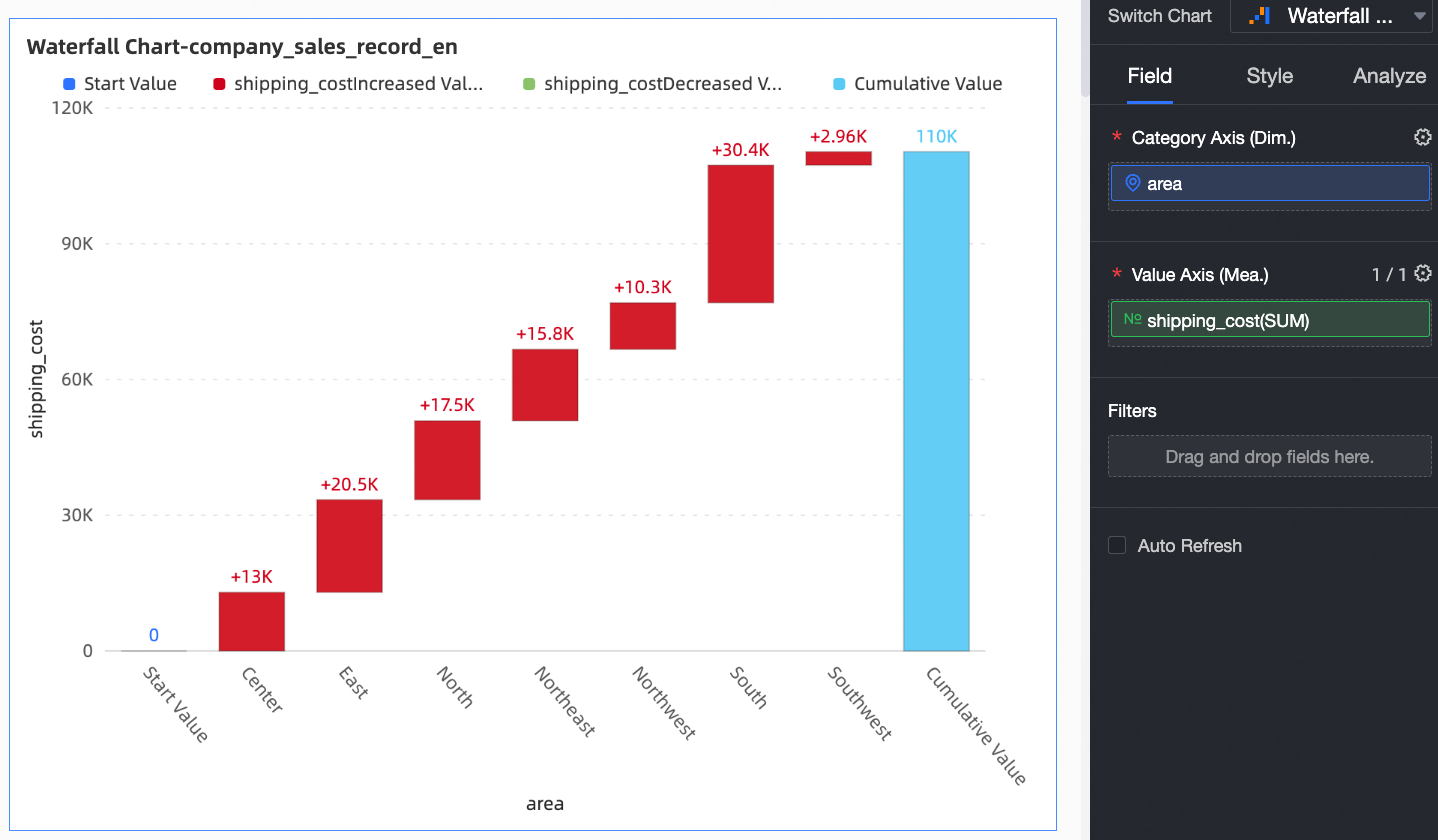

Pada tab Data, pilih bidang dimensi dan ukuran yang Anda perlukan.
- Dari daftar Dimensions, temukan Province, lalu klik ganda atau seret ke bidang category axis/dimension.
- Dari daftar Measures, temukan Transportation Cost, lalu klik ganda atau seret ke bidang value axis/measure.
Klik Update. Sistem akan secara otomatis memperbarui grafik.

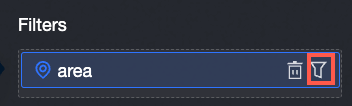

(Opsional) Jika bidang Province berisi banyak data sehingga membuat grafik air terjun menjadi penuh, Anda dapat menerapkan filter untuk hanya menampilkan data yang diperlukan.

Konfigurasi Gaya Grafik

Bagian ini mencakup pengaturan gaya untuk grafik. Untuk pengaturan gaya umum, lihat Configure the chart title area.

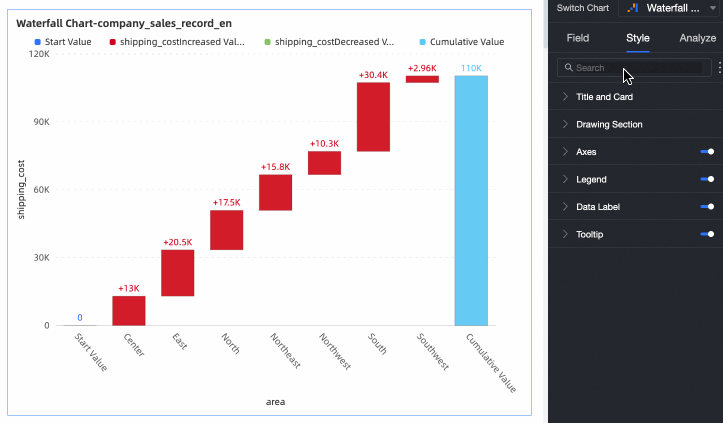

Untuk menemukan setting dengan cepat, masukkan kata kunci di search box pada bagian atas panel konfigurasi. Anda juga dapat mengklik ikon untuk Expand/Collapse All Categories.


Drawing Area

Pada bagian Drawing area, konfigurasikan gaya waterfall chart.


Parameter	Description
Bar color scheme	Tetapkan warna untuk batang initial value, cumulative value, Increase, dan Decrease.
Bar width	Atur width batang.

Axis

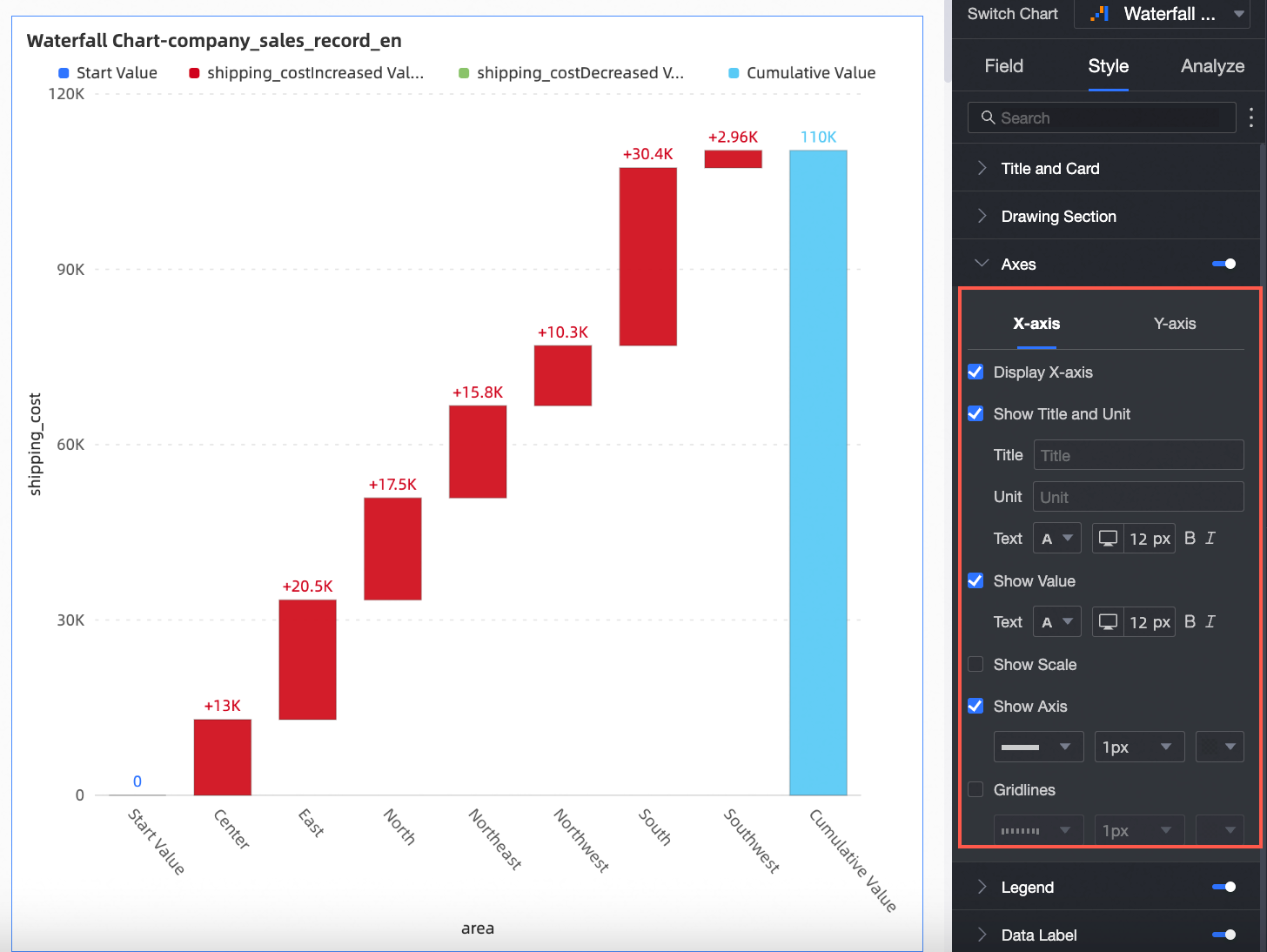

Pada bagian Axis, konfigurasikan gaya sumbu. Secara default, sumbu ditampilkan.


Name	Parameter	Description
X-axis	Show x-axis	Menampilkan atau menyembunyikan sumbu-x.
	Show title and unit	Menampilkan atau menyembunyikan axis title dan unit untuk sumbu-x.
	Show axis label	Menampilkan atau menyembunyikan label pada sumbu-x. Anda juga dapat mengonfigurasi aturan tampilan dan gaya teksnya.

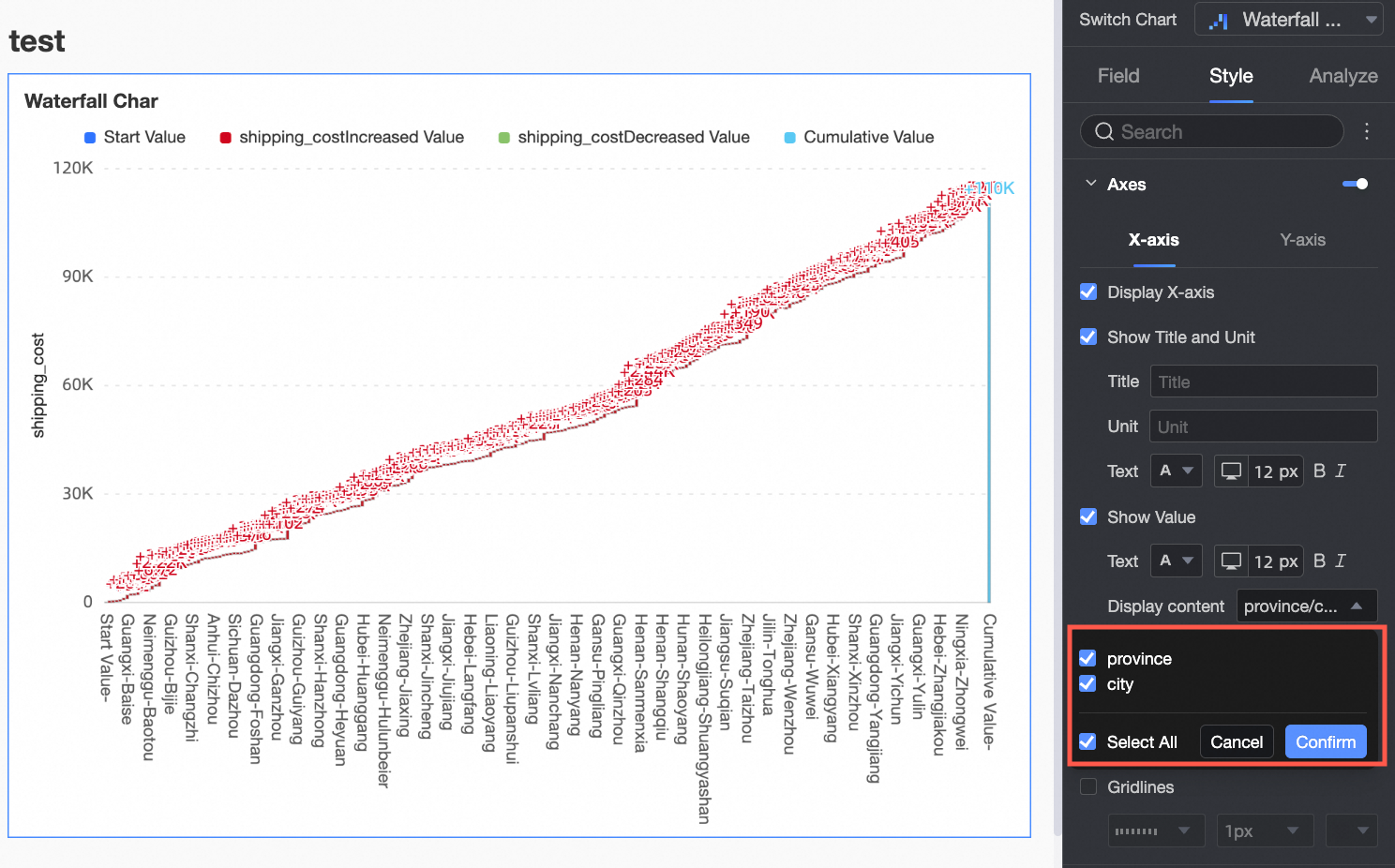

	Content to display	Tentukan apakah akan menampilkan semua atau hanya sebagian dimensi.
	Show tick marks	Menampilkan atau menyembunyikan tanda centang pada sumbu-x.
	Show axis line	Menampilkan atau menyembunyikan garis sumbu-x. Anda juga dapat mengonfigurasi gaya garis, lebar, dan warnanya.
	Show gridlines	Menampilkan atau menyembunyikan garis kisi untuk sumbu-x. Anda juga dapat mengonfigurasi gaya garis, lebar, dan warnanya.
Y-axis	Show y-axis	Menampilkan atau menyembunyikan sumbu-y.
	Show title and unit	Menampilkan atau menyembunyikan axis title dan unit untuk sumbu-y.
	Show axis label	Menampilkan atau menyembunyikan label pada sumbu-y. Anda juga dapat mengonfigurasi format tampilan dan gaya teksnya. Format tampilan dapat diatur ke Auto atau Custom. Mode default adalah Auto. Dalam mode ini, label sumbu mewarisi data display format settings dari bidang ukuran. Dalam mode Custom, klik ikon untuk membuka kotak dialog Data display format settings dan mengonfigurasi format data. Untuk detail tentang pengaturan dalam kotak dialog tersebut, lihat Data display format > Custom.
	Show tick marks	Menampilkan atau menyembunyikan tanda centang pada sumbu-y.
	Show axis line	Menampilkan atau menyembunyikan garis sumbu-y. Anda juga dapat mengonfigurasi gaya garis, lebar, dan warnanya.
	Show gridlines	Menampilkan atau menyembunyikan garis kisi untuk sumbu-y. Anda juga dapat mengonfigurasi gaya garis, lebar, dan warnanya.

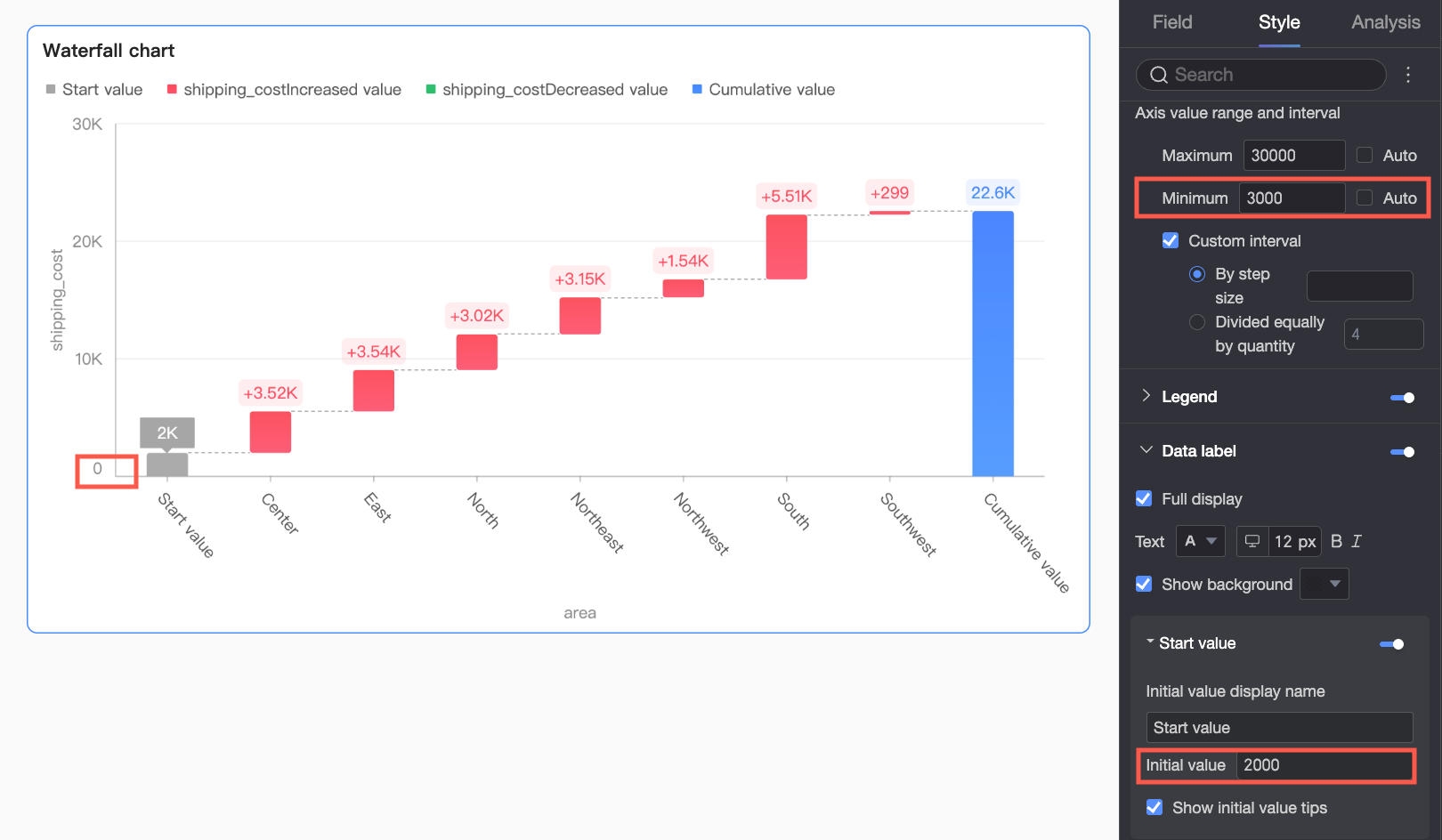

	Axis value range and interval	Konfigurasikan rentang nilai (maksimum dan minimum) serta interval untuk sumbu-y. Maximum: Tetapkan nilai maksimum untuk sumbu-y. Secara default, nilai ini diatur secara otomatis. Anda dapat memasukkan nilai secara manual, tetapi pengaturan ini akan diabaikan jika nilai yang Anda masukkan lebih kecil daripada nilai maksimum bidang ukuran. Minimum: Tetapkan nilai minimum untuk sumbu-y. Secara default, nilai ini diatur secara otomatis. Anda dapat memasukkan nilai secara manual, tetapi pengaturan ini akan diabaikan jika nilai yang Anda masukkan lebih besar daripada nilai minimum bidang ukuran. Catatan Jika initial value diaktifkan dalam pengaturan data labels, sistem akan mempertimbangkan nilai awal saat menghitung rentang minimum untuk sumbu-y. Pengaturan ini tidak berpengaruh jika nilai minimum yang dimasukkan untuk sumbu-y lebih besar daripada nilai awal. Custom interval: Tetapkan interval antar tanda centang pada sumbu-y, baik By Step maupun By Number of Segments. By Step: Menentukan selisih nilai antara tanda centang sumbu-y yang berdekatan. By Number of Segments: Membagi sumbu-y menjadi jumlah segmen yang sama sesuai spesifikasi. Sistem akan secara otomatis mendistribusikan tanda centang berdasarkan jumlah tersebut.

Legend

Pada bagian Legend, klik ikon untuk mengaktifkan legenda grafik dan mengonfigurasi gayanya.

Parameter	Description
Position	Tetapkan posisi tampilan dan penyelarasan legenda. Jika Anda memilih posisi Top atau Bottom, Anda dapat mengatur penyelarasan ke kiri, tengah, atau kanan. Jika Anda memilih posisi Left atau Right, Anda dapat mengatur penyelarasan ke atas, tengah, atau bawah. Anda juga dapat mengatur jarak antara legenda dan grafik.
Text	Tetapkan gaya teks untuk legenda, termasuk warna font, ukuran, bobot, dan gaya (italic).
Mobile legend settings	Pengaturan legenda untuk PC dan mobile bersifat independen. Anda dapat beralih ke tampilan edit mobile dengan mengklik tombol toggle PC/Mobile () di bagian atas halaman edit dashboard. Hal ini memungkinkan Anda menetapkan posisi dan gaya teks legenda yang terpisah untuk perangkat mobile.

Data Labels

Pada bagian Data labels, Anda dapat mengonfigurasi visibilitas dan gaya label data.

Parameter	Description
Show all	Menentukan apakah akan menampilkan semua label data.
Text	Tetapkan gaya teks untuk label.
Show background	Menampilkan atau menyembunyikan latar belakang untuk label data. Anda juga dapat menyesuaikan warna latar belakangnya.

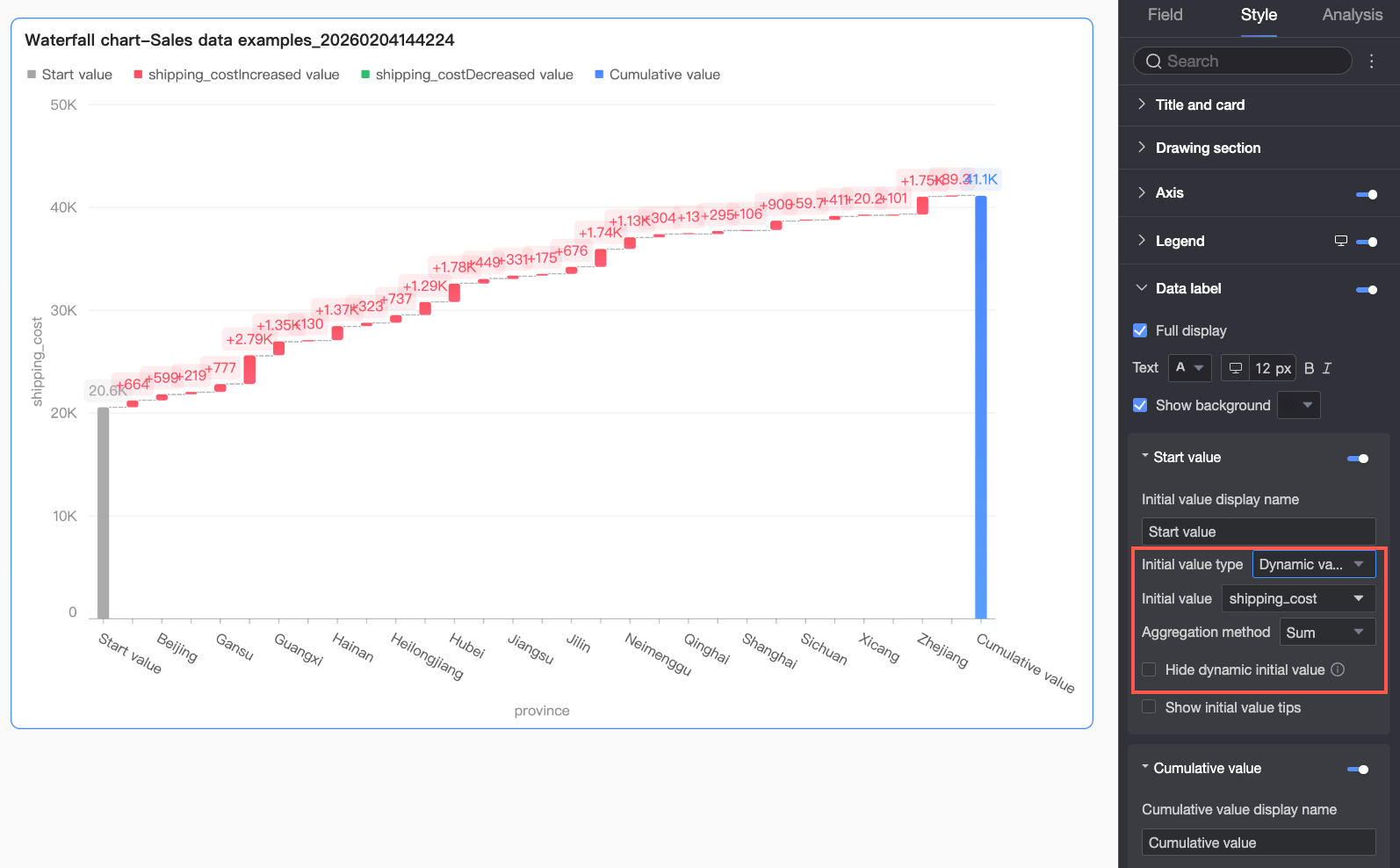

Initial value	Menampilkan atau menyembunyikan label untuk nilai awal. Jika ditampilkan, Anda dapat mengonfigurasi pengaturan berikut: Initial value alias: Nama default adalah "Initial value". Anda dapat menyesuaikan nama ini agar sesuai dengan konteks bisnis Anda, seperti "Opening Balance" atau "Initial Cost". Initial value type: Tetapkan jenis nilai awal. Anda dapat memilih Fixed Value atau Dynamic Value. Jika Anda memilih Fixed Value, grafik menggunakan angka tetap yang tidak berubah sebagai titik awal. Ini cocok untuk skenario dengan nilai awal yang konstan. Masukkan angka di kotak input Initial value source. Jika Anda memilih Dynamic Value, nilai awal diperbarui secara dinamis berdasarkan bidang ukuran dari set data saat ini. Ini cocok untuk skenario di mana nilai awal perlu menyesuaikan diri secara otomatis berdasarkan waktu atau kondisi bisnis. Konfigurasikan pengaturan berikut: Pada daftar drop-down Initial value source, pilih bidang ukuran yang akan digunakan sebagai sumber data. Pada daftar Aggregation method, pilih metode agregasi untuk menggabungkan beberapa baris data menjadi satu nilai awal. Pilih kotak centang Hide dynamic initial value untuk menyembunyikan nilai awal dari grafik. Nilai awal dinamis tetap berlaku tetapi tidak ditampilkan. Show initial value tooltip: Menampilkan atau menyembunyikan nilai awal dalam tooltip.
Cumulative value	Mengonfigurasi gaya label untuk nilai kumulatif. Anda dapat menyesuaikan alias-nya dan mengaktifkan/menonaktifkan tooltip-nya.

Tooltip

Pada bagian Tooltip, klik ikon untuk mengaktifkan tooltip dan mengonfigurasi gayanya.

Parameter	Description
Background color	Tetapkan warna latar belakang tooltip.
Text	Tetapkan gaya teks dalam tooltip, termasuk warna font, ukuran, bobot, dan gaya (italic).
Mobile tooltip	Anda dapat mengaktifkan atau menonaktifkan tooltip untuk PC dan mobile secara independen. Anda dapat beralih ke tampilan edit mobile dengan mengklik tombol toggle PC/Mobile () untuk mengedit tooltip mobile. Ukuran font dapat diatur secara terpisah untuk PC dan mobile, tetapi gaya lainnya dibagikan.

Analysis Settings

Category	Name	Description
Data interaction	Drill-down	Jika Anda telah mengonfigurasi bidang drill-down di panel data, Anda dapat mengatur gaya tampilan untuk baris hierarki drill-down di sini.
	Linkage	Jika data yang perlu Anda analisis berada di grafik yang berbeda, Anda dapat menggunakan linkage grafik untuk menghubungkannya guna analisis interaktif. Untuk informasi lebih lanjut, lihat Linkage.
	Jump	Jika Anda perlu menganalisis data di dashboard yang berbeda, Anda dapat menggunakan jump untuk menghubungkannya. Jenis jump meliputi Parameter Jump dan External Link. Untuk informasi lebih lanjut, lihat Jump.

Langkah Berikutnya

Untuk memungkinkan orang lain melihat dashboard, Anda dapat membagikannya kepada pengguna tertentu. Untuk informasi lebih lanjut, lihat Share a dashboard.
Untuk membuat analisis kompleks berbasis topik dengan bilah navigasi, Anda dapat menambahkan dashboard Anda ke portal data. Untuk informasi lebih lanjut, lihat Create a PC data portal.
