Cara menambahkan data dan mengonfigurasi gaya untuk grafik treemap - Quick BI

Grafik treemap memvisualisasikan data hirarkis sebagai kumpulan persegi panjang bersarang yang menunjukkan bagaimana suatu ukuran dibagi secara proporsional di antara berbagai kategori. Topik ini menjelaskan cara menambahkan data ke grafik treemap dan mengonfigurasi gayanya.

Prasyarat

Anda telah membuat dashboard. Untuk informasi lebih lanjut, lihat Create a dashboard.

Ikhtisar Grafik

Use Cases

Gunakan grafik treemap untuk memvisualisasikan bagaimana nilai dimensi didistribusikan sebagai proporsi dari suatu ukuran. Grafik ini berguna untuk menekankan ukuran relatif berbagai kategori.

Benefits

Visual effects: Sesuaikan elemen visual seperti gaya persegi panjang dan label data.
Annotation capabilities: Tambahkan anotasi untuk menyoroti titik data tertentu dan konfigurasikan lompatan ke laporan lain atau tautan eksternal.

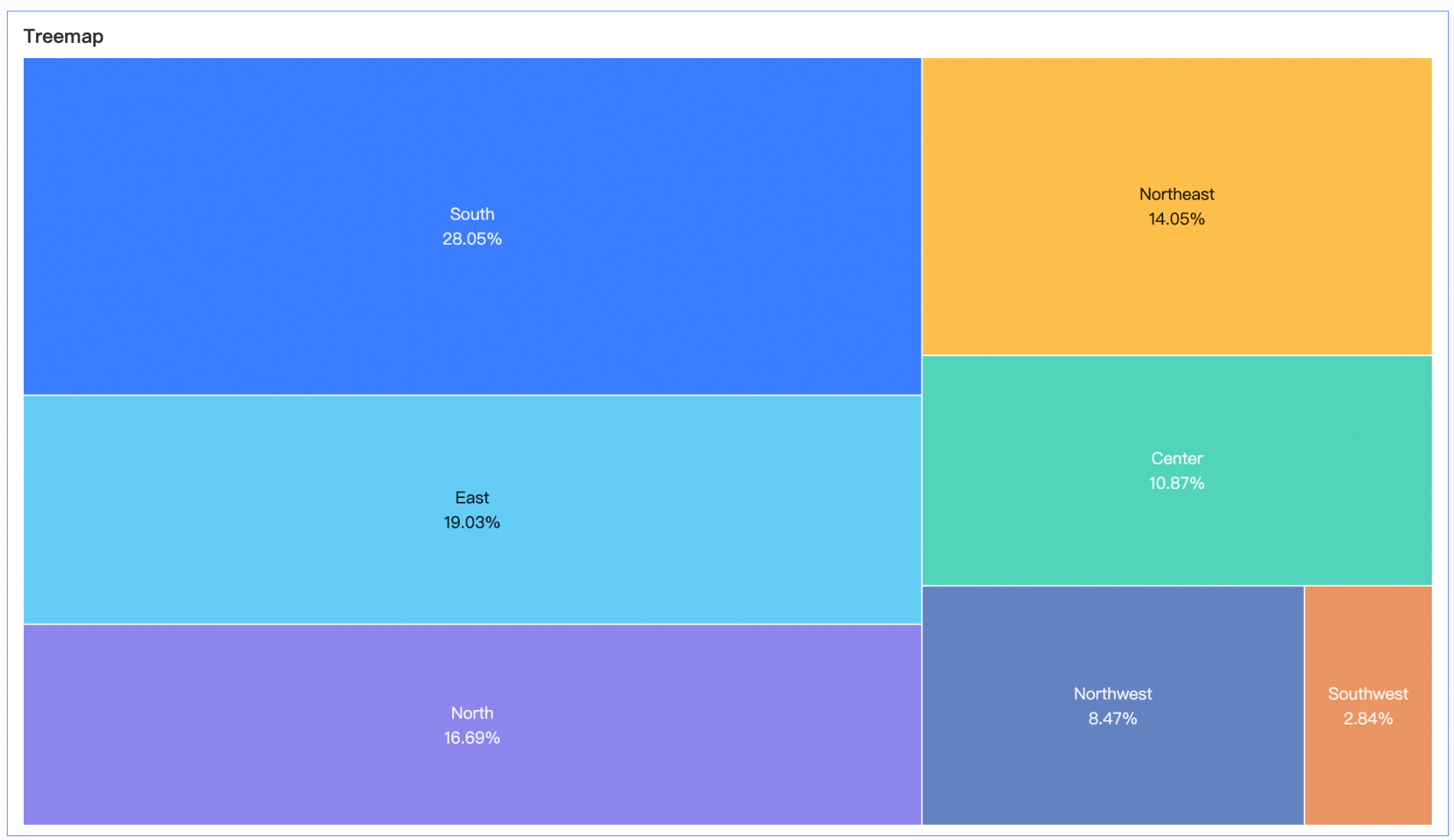

Example

Batasan

Grafik treemap terdiri dari Labels (Dim.) dan Size (Mea.):
- Labels (Dim.) merepresentasikan dimensi dari data Anda. Anda dapat menambahkan hingga dua dimensi.
- Size (Mea.) merepresentasikan ukuran dari data Anda. Anda dapat menambahkan satu ukuran, misalnya biaya pengiriman.
Ketika grafik treemap menggunakan beberapa dimensi, drilling tidak didukung.

Konfigurasi Data Grafik

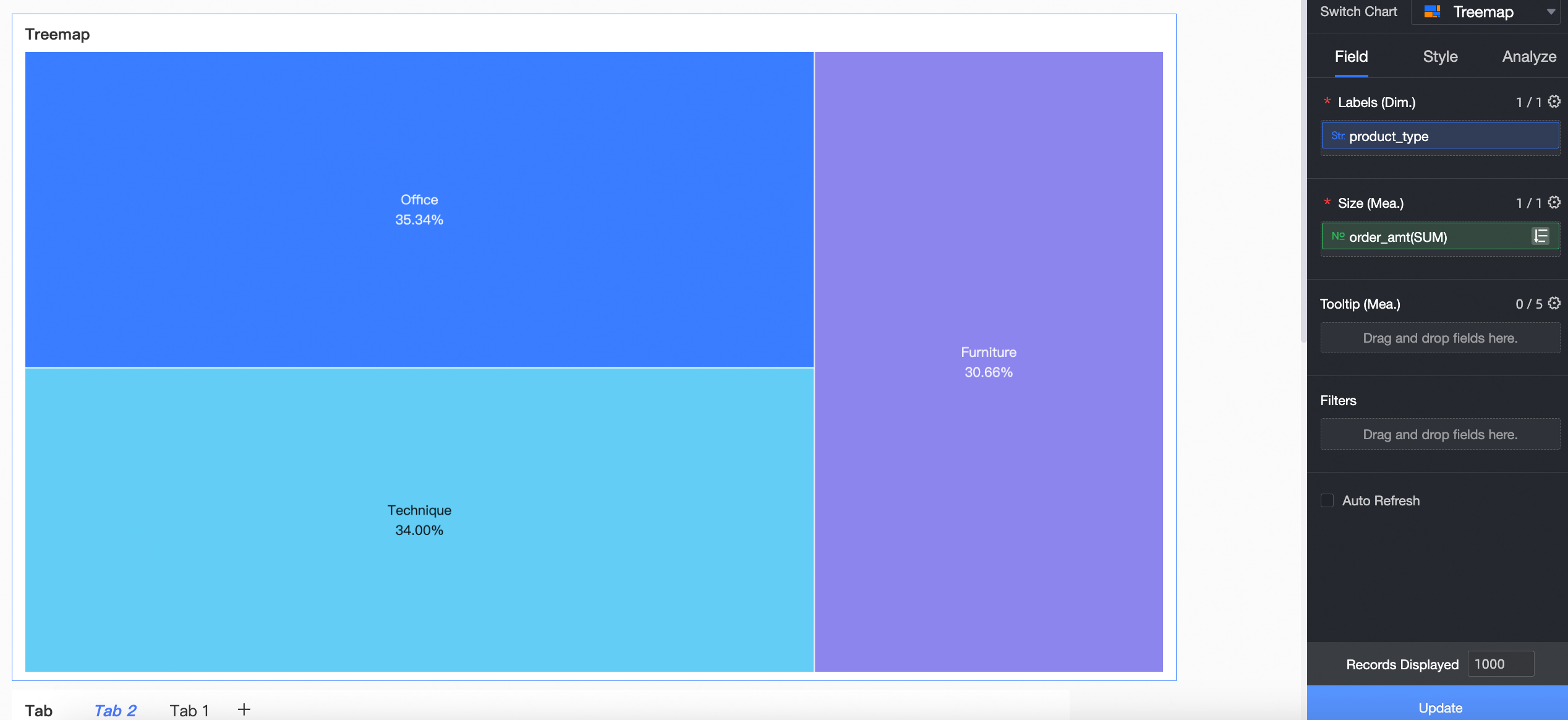

Pada tab Fields, tambahkan dimensi dan ukuran ke grafik:
- Pada daftar Dimensions, temukan Product Type dan klik ganda atau seret ke bidang Labels (Dim.).
- Pada daftar Measures, temukan Order Amount dan klik ganda atau seret ke bidang Size (Mea.).
Klik Update. Grafik akan diperbarui secara otomatis.

Konfigurasi Gaya Grafik

Bagian berikut menjelaskan pengaturan gaya untuk grafik treemap. Untuk informasi tentang pengaturan judul dan kartu umum, lihat Configure the chart title area.

Anda dapat mengonfigurasi gaya grafik treemap di bagian Style Settings pada tab Style.

Parameter	Description
Rectangle	Konfigurasikan skema warna dan gabungkan data ke dalam kategori 'Others'. Color settings Merge data into Others Ketika grafik menggunakan satu dimensi, Anda dapat mengelompokkan persegi panjang yang lebih kecil ke dalam kategori 'Others' dengan menentukan ambang batas, nama, dan warna.
Legend	Pada bagian Legend, alihkan ikon untuk menampilkan legenda dan konfigurasikan gayanya. Catatan Ketika grafik menggunakan multiple dimensi, hanya legenda untuk dimensi induk yang ditampilkan. Pengaturan legenda untuk tampilan PC dan mobile bersifat independen. Anda dapat beralih ke editor mobile dengan mengklik tombol toggle PC/Mobile () di bagian atas editor dashboard untuk mengonfigurasi legenda khusus perangkat mobile.
Data Label	Konfigurasikan visibilitas, konten, dan format label data. Content: Anda dapat menampilkan Percentage dan Measure. Catatan Jika Anda memilih untuk menampilkan persentase, Anda dapat mengatur jumlah tempat desimal menjadi 0, 1, atau 2 pada bidang Percentage Decimal Places. Ketika grafik menggunakan multiple dimensi, Anda juga dapat menampilkan parent dimension. Position: Mengatur posisi label data di dalam persegi panjang. Opsi termasuk Auto, Center, atau Top Left. Text: Mengatur format teks label data, termasuk ukuran, bobot (bold), dan gaya (italic). Percentage Decimal Places: Pengaturan ini tersedia hanya ketika Percentage dipilih untuk Content. Anda dapat memilih antara 0, 1, atau 2 tempat desimal.
Tooltip	Konfigurasikan konten, warna latar belakang, dan gaya teks tooltip. Catatan Anda dapat menyertakan parent dimension di bagian Content hanya ketika grafik menggunakan multiple dimensi. Jika Anda memilih Percentage di bagian Content, Anda dapat mengatur jumlah tempat desimal menjadi 0, 1, atau 2 pada bidang Percentage Decimal Places. Toggle tooltip untuk tampilan PC dan mobile bersifat independen. Anda dapat beralih ke editor mobile dengan menggunakan tombol toggle PC/Mobile () untuk mengedit tooltip untuk tampilan mobile. Ukuran font dapat diatur secara terpisah untuk PC dan mobile, sedangkan gaya lainnya diterapkan secara universal.

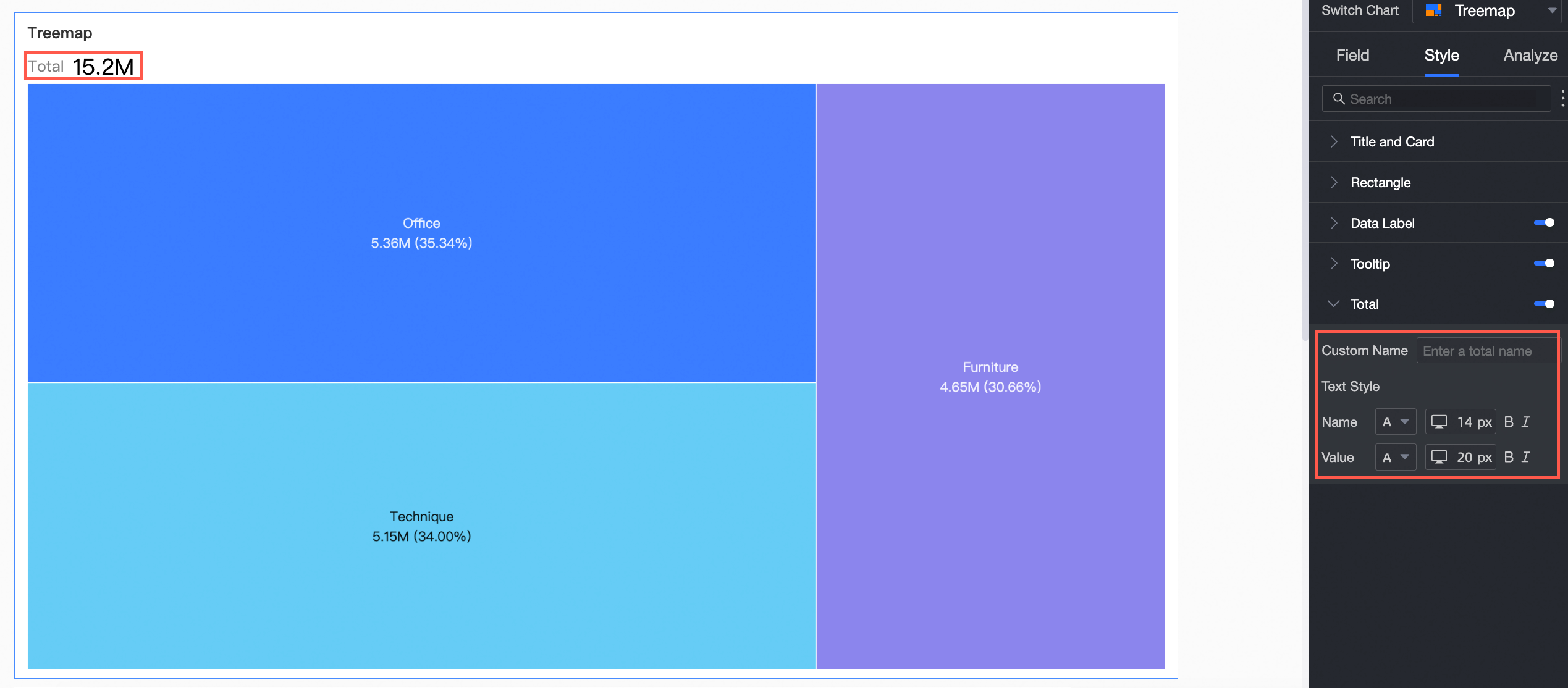

Total	Konfigurasikan nama dan gaya teks total.

Konfigurasi Analisis Grafik

Parameter	Description
Drilling	Jika Anda telah mengonfigurasi hirarki drill-down, Anda dapat menyesuaikan tampilannya. Untuk informasi lebih lanjut, lihat drilling.
Interaction	Gunakan interaksi untuk menautkan grafik guna analisis terkoordinasi. Ketika Anda menerapkan filter pada satu grafik, grafik lainnya akan diperbarui secara otomatis. Untuk informasi lebih lanjut, lihat interaction.
Jump	Untuk menganalisis data di beberapa dashboard, gunakan jump untuk menautkannya. Jenis jump meliputi in-product jump, in-page component, dan external link. Untuk informasi lebih lanjut, lihat jump.
Annotation	Tambahkan anotasi untuk menyoroti atau menjelaskan titik data tertentu, seperti anomali atau tren penting. Anda dapat menggunakan sorotan, ikon, dan komentar. Untuk informasi lebih lanjut, lihat annotation.

Hapus Grafik

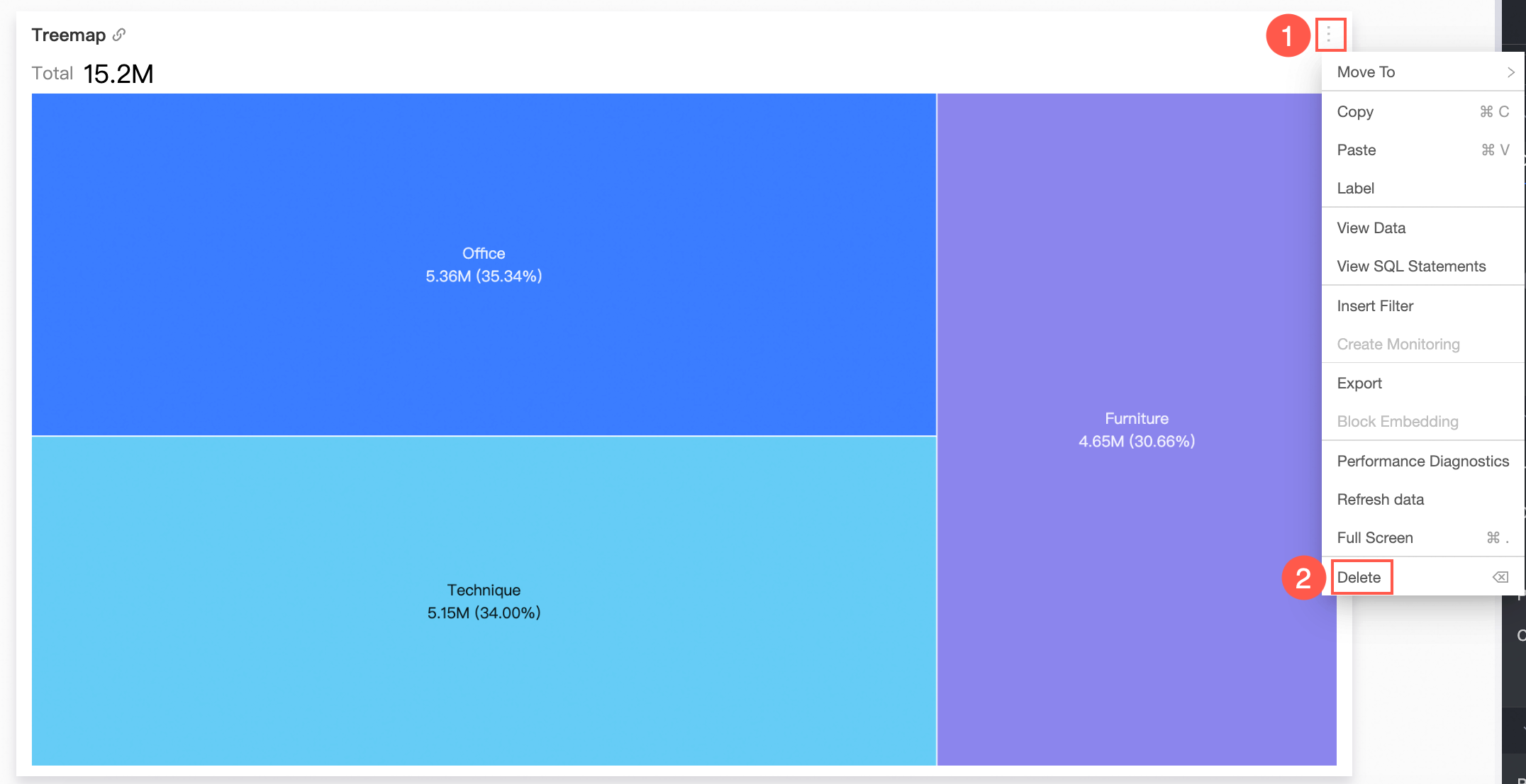

Untuk menghapus grafik, ikuti petunjuk pada gambar di bawah ini.

Langkah Selanjutnya

Bagikan dashboard dengan pengguna tertentu agar mereka dapat melihatnya. Untuk informasi lebih lanjut, lihat Share dashboards.
Untuk membuat halaman analisis kompleks berbasis topik dengan menu navigasi, Anda dapat mengintegrasikan dashboard ke dalam portal data. Untuk informasi lebih lanjut, lihat Create a PC data portal.
