Grafik radar menampilkan angka atau rasio, membantu Anda membandingkan beberapa metrik dan mengidentifikasi tren secara sekilas. Topik ini menjelaskan cara menambahkan data dan mengonfigurasi gaya untuk grafik radar.
Prasyarat
Anda telah membuat dashboard. Untuk informasi selengkapnya, lihat Buat dashboard.
Ikhtisar Grafik
Kasus Penggunaan
Grafik radar, juga dikenal sebagai grafik laba-laba, memetakan nilai data untuk beberapa dimensi ke sumbu yang berawal dari titik pusat yang sama dan berakhir di tepi lingkaran. Garis menghubungkan titik-titik untuk setiap deret data. Jenis grafik ini umum digunakan untuk memvisualisasikan distribusi nilai dimensi.
Fitur Utama
Interaksi: Beralih antar ukuran dan konfigurasikan interaksi grafik.
Visualisasi: Pilih antara gaya lingkaran dan poligon serta sesuaikan tampilan label data.
Anotasi: Tambahkan anotasi kustom dengan teks atau ukuran. Anda juga dapat mengonfigurasi lompatan ke tautan eksternal, memungkinkan interaksi antara data Anda dan sistem lain.

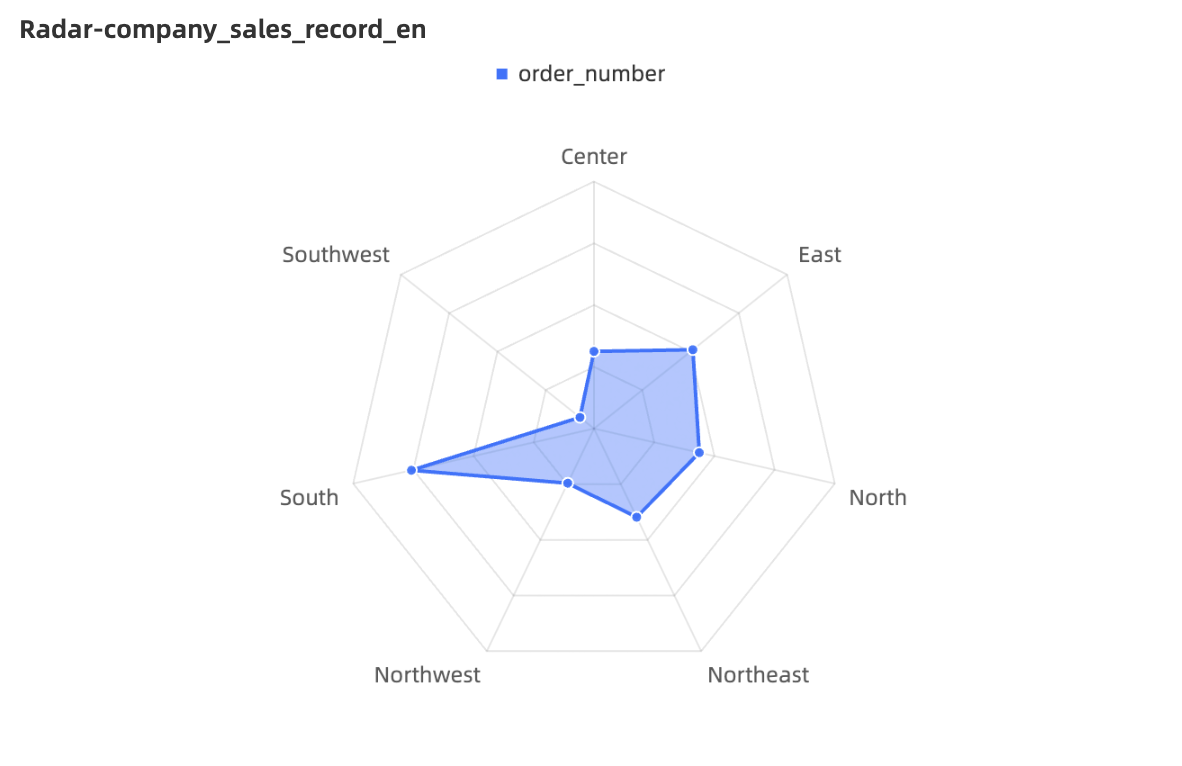

Contoh
Konfigurasikan Bidang Grafik
Anda dapat menambahkan dan mengonfigurasi data untuk grafik radar dengan dua cara: using a dimension as the branch label atau using a measure as the branch label.
Dimension as branch label: Nilai dimensi berfungsi sebagai node cabang pada grafik radar, digunakan untuk membandingkan distribusi area di antara berbagai ukuran.
Pilih bidang dimensi dan ukuran, lalu klik Update.
Dalam daftar Measures, temukan profit_margin dan klik ganda atau seret ke bidang Length/Measure.
Dalam daftar Dimensions, temukan area dan klik ganda atau seret ke bidang Branch Label/Dimension.
Measure as branch label: Nilai ukuran berfungsi sebagai node cabang pada grafik radar, digunakan untuk membandingkan distribusi area di antara berbagai nilai dimensi.
Pilih bidang dimensi dan ukuran, lalu klik Update.
Dalam daftar Measures, temukan order_amt, profit_amt, dan profit_margin, lalu klik ganda atau seret ke bidang Length/Measure.
Dalam daftar Dimensions, temukan area dan klik ganda atau seret ke bidang Branch Label/Dimension.
Konfigurasikan Gaya Grafik
Bagian berikut menjelaskan pengaturan gaya grafik. Untuk informasi tentang pengaturan gaya umum, lihat Konfigurasikan area judul grafik.

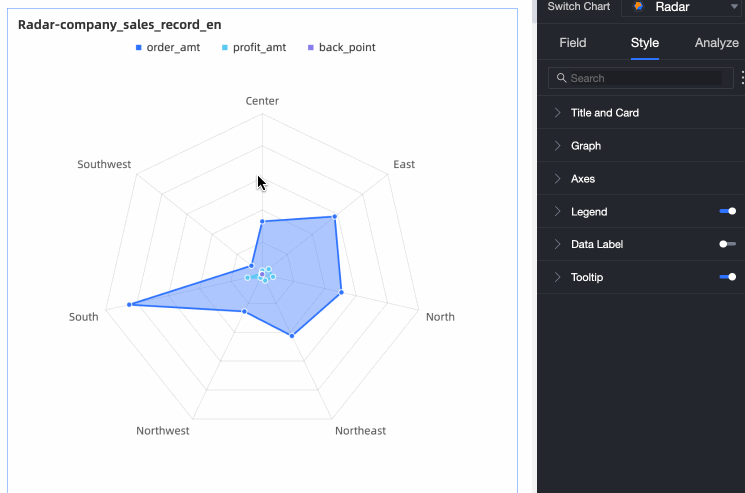

Masukkan kata kunci dalam kotak Search untuk menemukan parameter dengan cepat. Anda juga dapat mengklik ikon
untuk Expand All Categories atau Collapse All Categories.
Chart
Pada bagian Chart, konfigurasikan parameter berikut.
Parameter | Deskripsi |

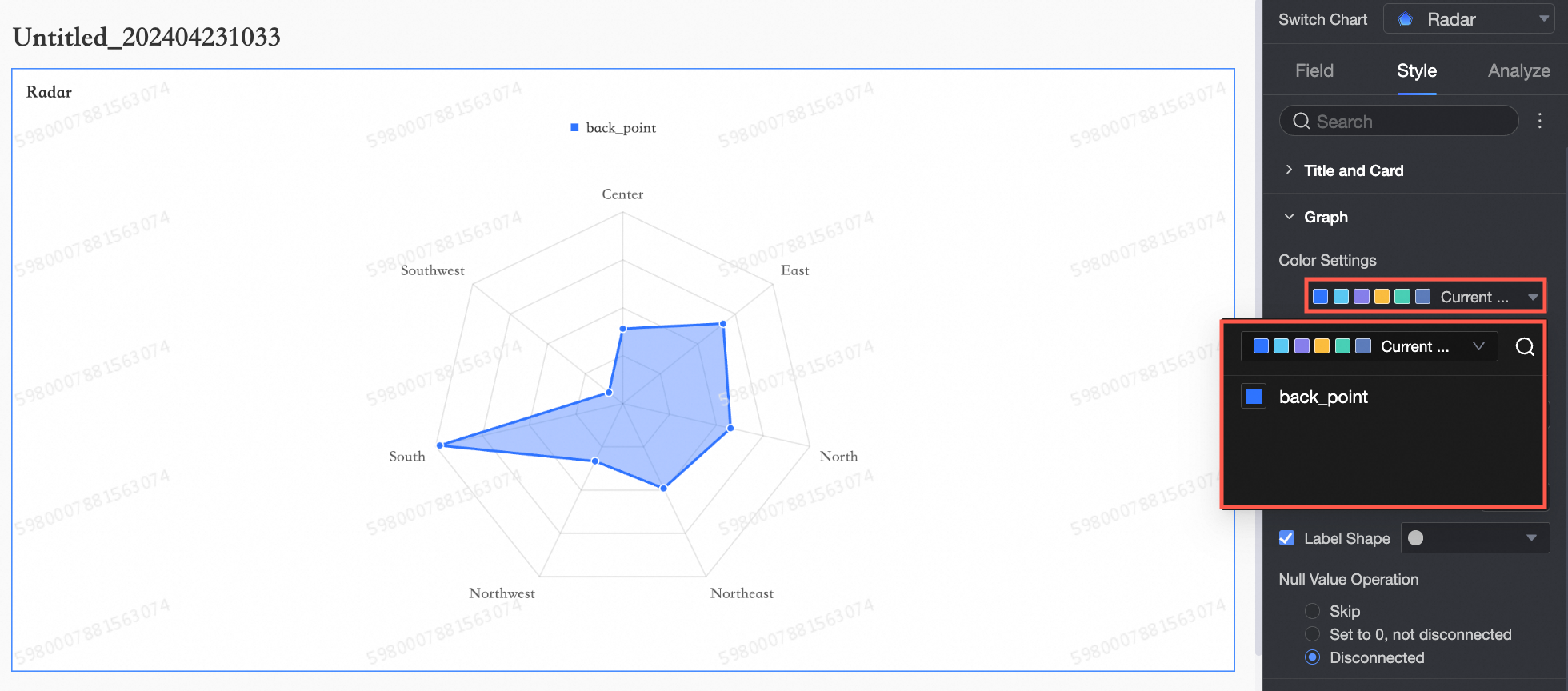

Color settings | Menetapkan custom colors untuk grafik radar.
|

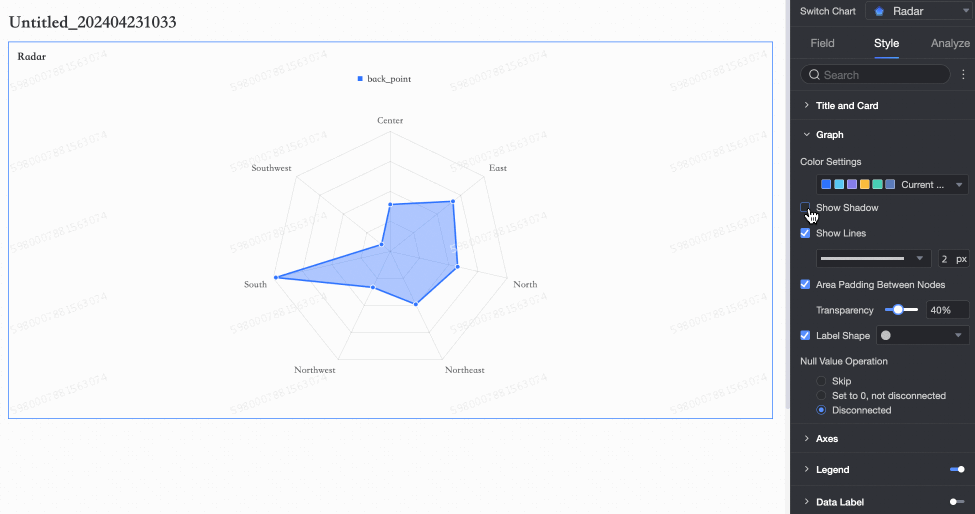

Show shadow | Mengaktifkan atau menonaktifkan efek bayangan.
|

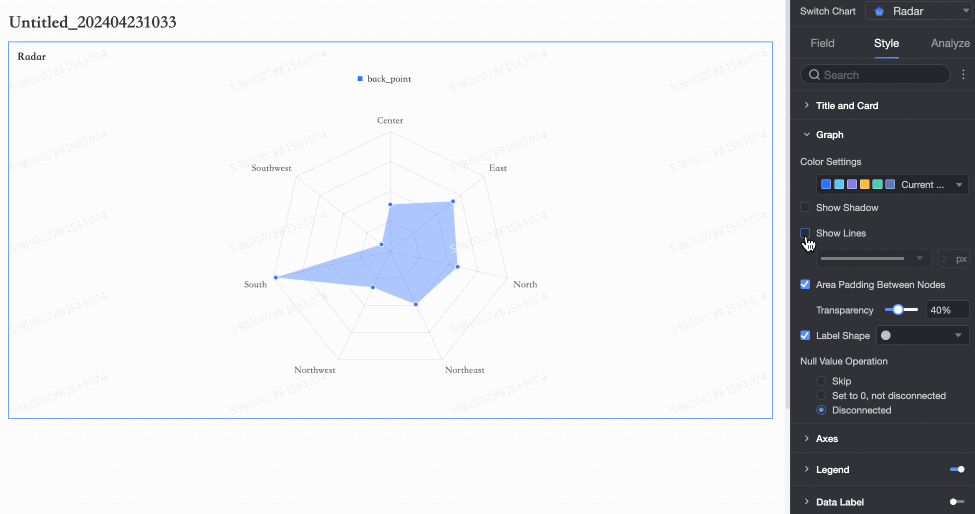

Show lines | Menampilkan atau menyembunyikan garis yang menghubungkan titik data dan memungkinkan Anda mengatur bentuk serta ketebalannya.
|

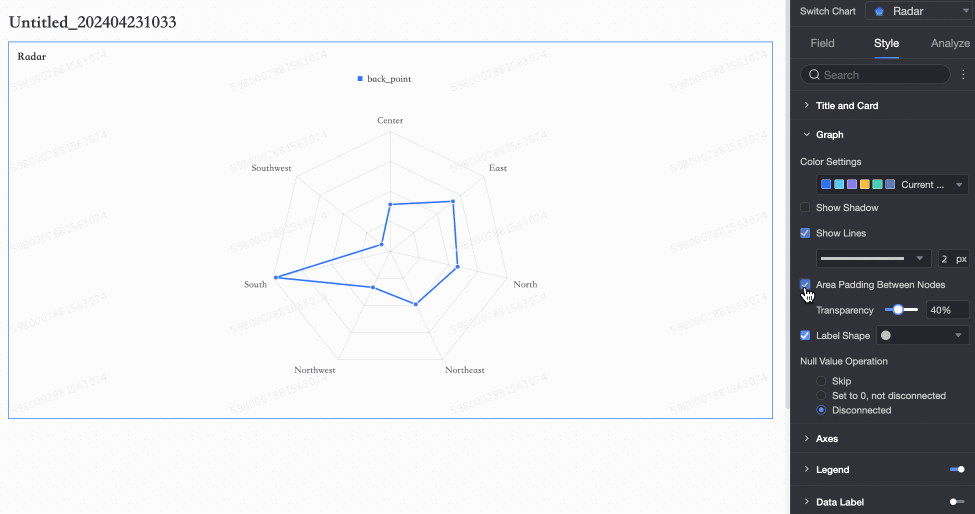

Area fill | Menampilkan atau menyembunyikan isian area antar node dan memungkinkan Anda mengatur opacity-nya.
|

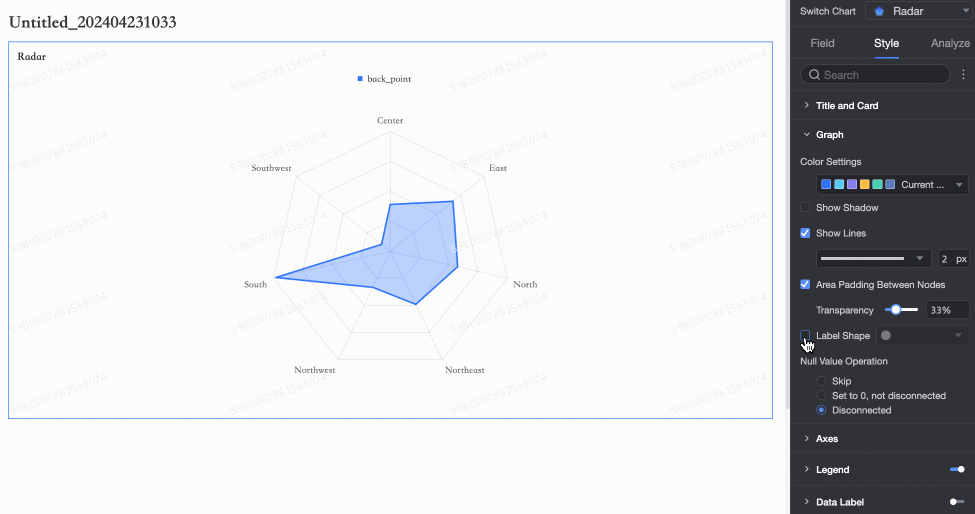

Show markers | Menampilkan atau menyembunyikan penanda pada titik data dan memungkinkan Anda mengatur bentuknya.
|

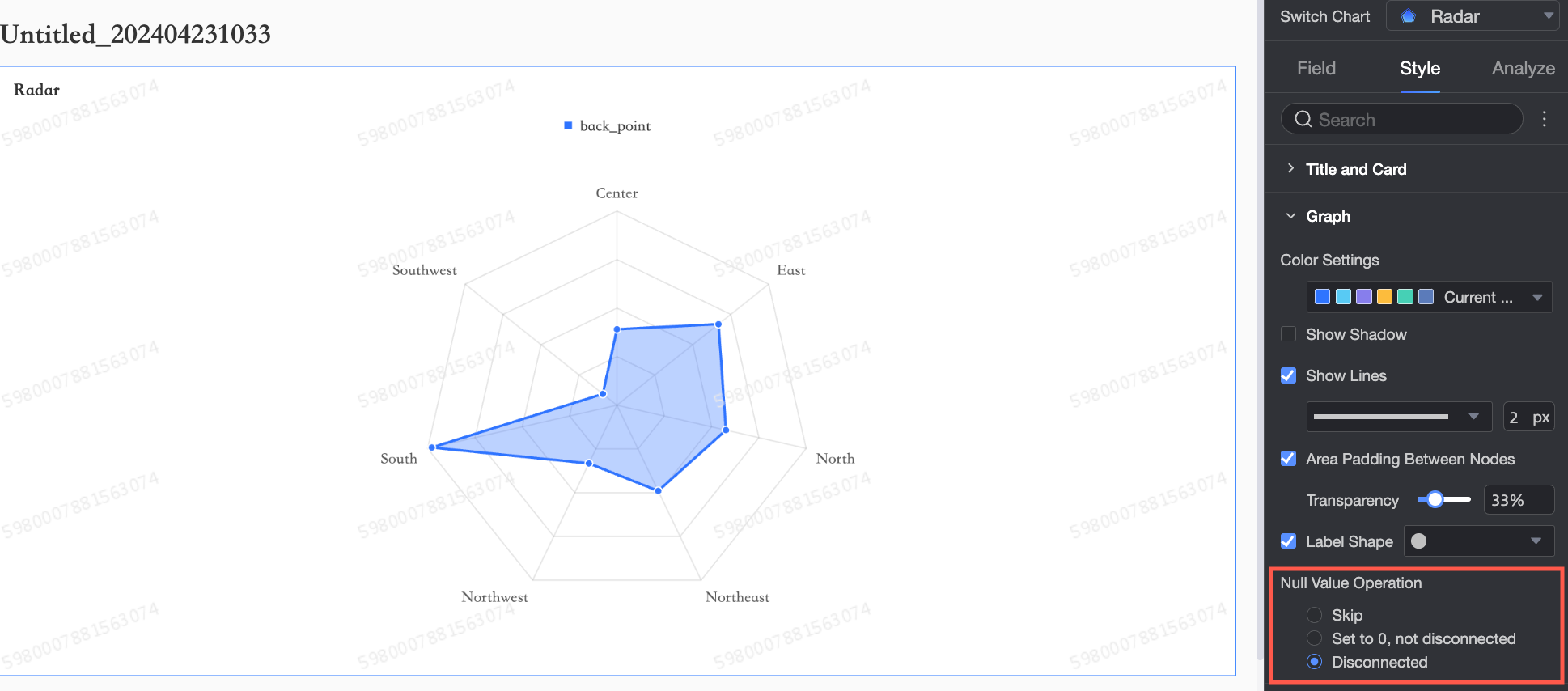

Null value handling | Menentukan cara menangani nilai null. Opsi termasuk Skip over, Set to 0, Connect (do not break the line), dan Break line.
|

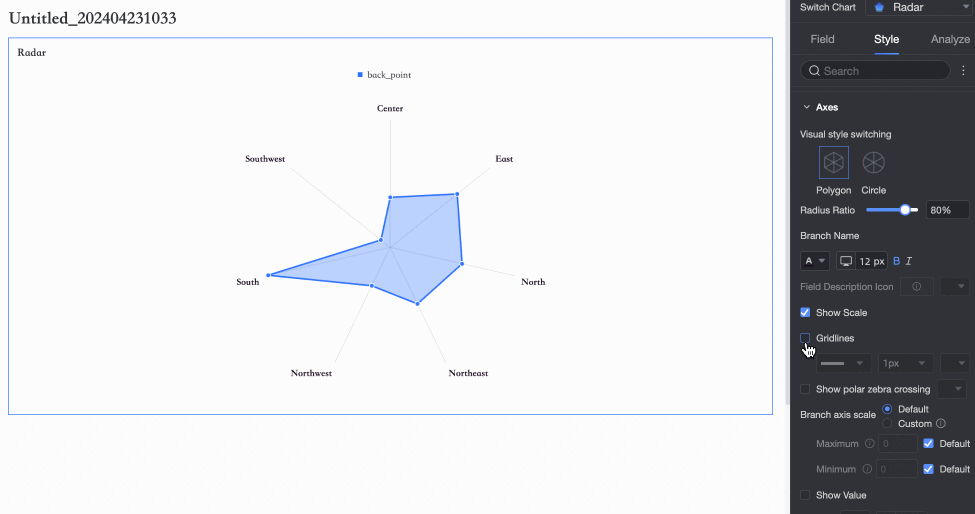

Axis
Pada bagian Axis, konfigurasikan pengaturan seperti visual style, maximum value, dan show axis labels.
Parameter | Deskripsi |

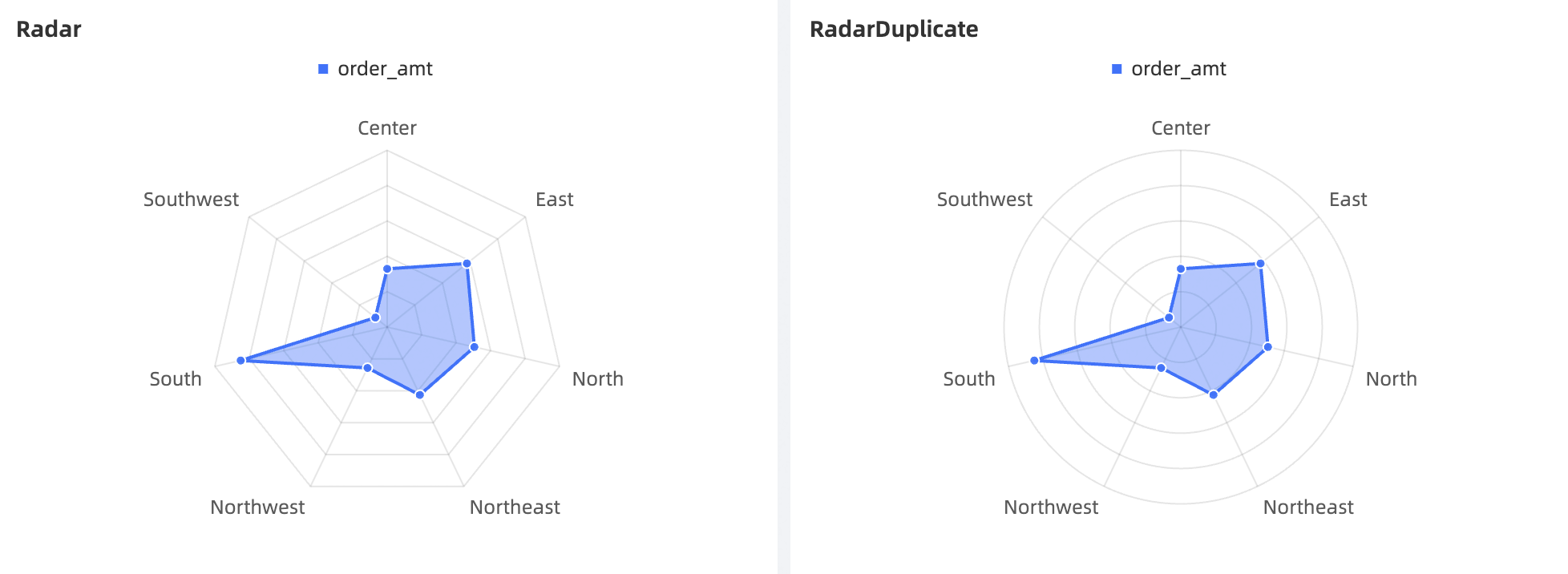

Visual style | Menetapkan bentuk grafik. Opsi: Polygon dan Circle.
|

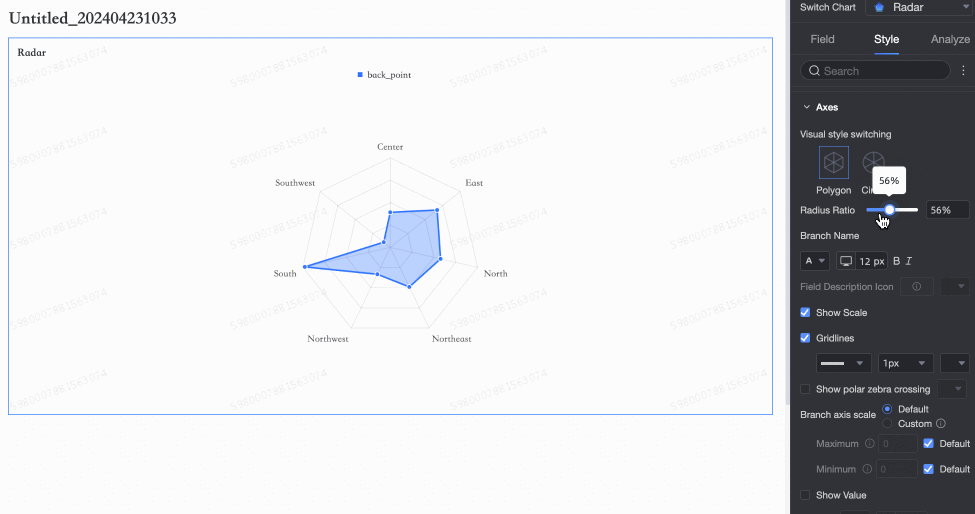

Radius ratio | Atur radius grafik relatif terhadap kontainernya.
|

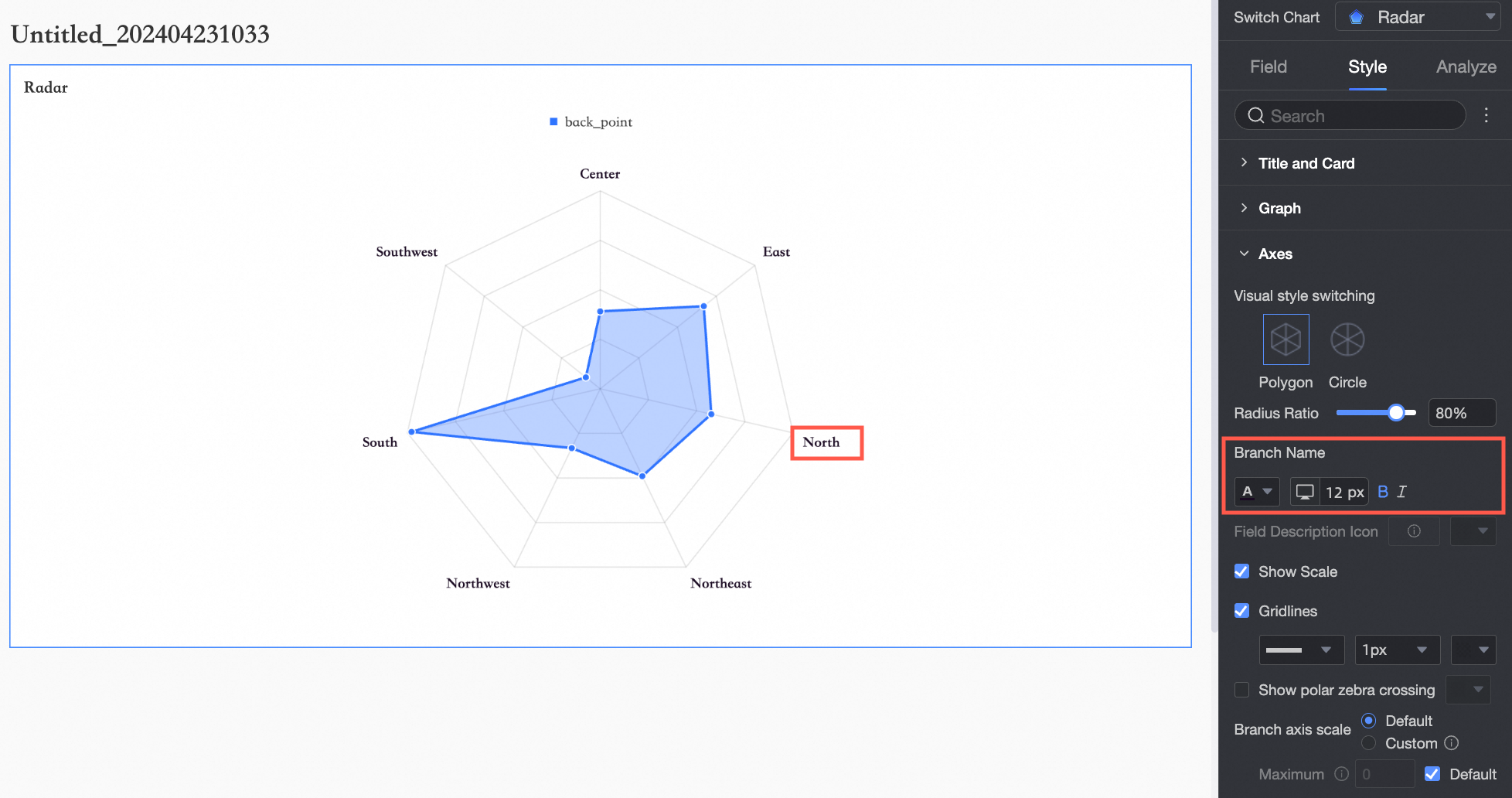

Branch name | Konfigurasikan branch name dan gayanya.
|
Field description icon | Menetapkan ikon dan warna untuk deskripsi bidang. |

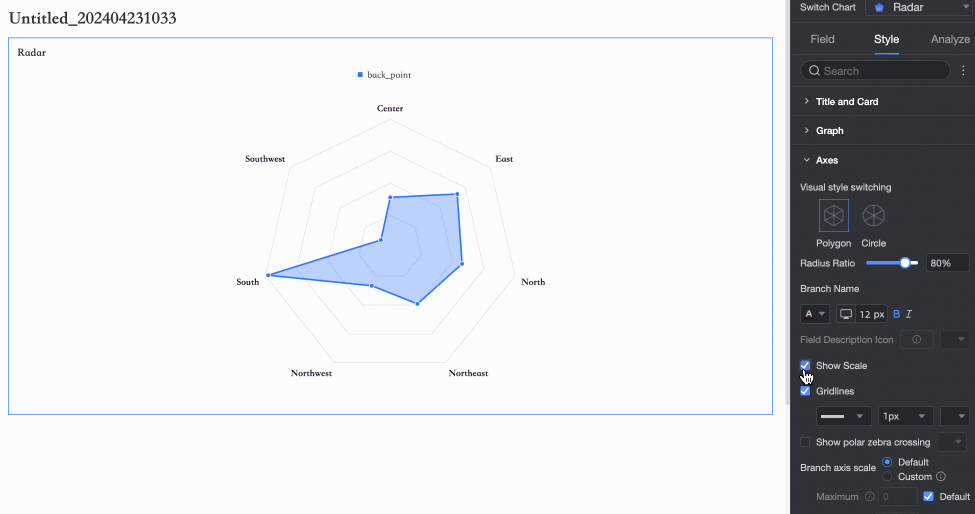

Show ticks | Tampilkan atau sembunyikan tanda centang pada sumbu.
|
Show grid lines | Menampilkan atau menyembunyikan garis kisi dan memungkinkan Anda mengatur bentuk, ukuran, serta warnanya.
|

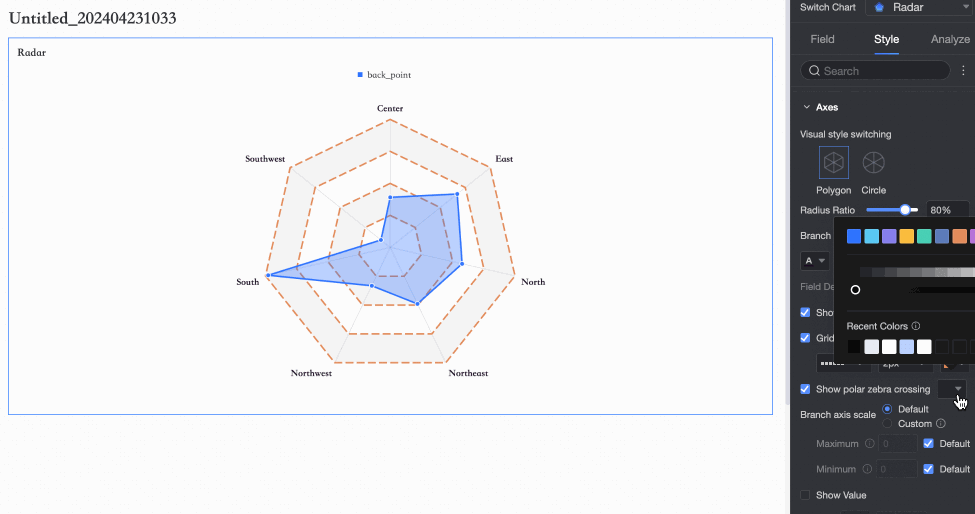

Show polar zebra stripes | Menampilkan atau menyembunyikan polar zebra stripes dan memungkinkan Anda mengatur warnanya.
|

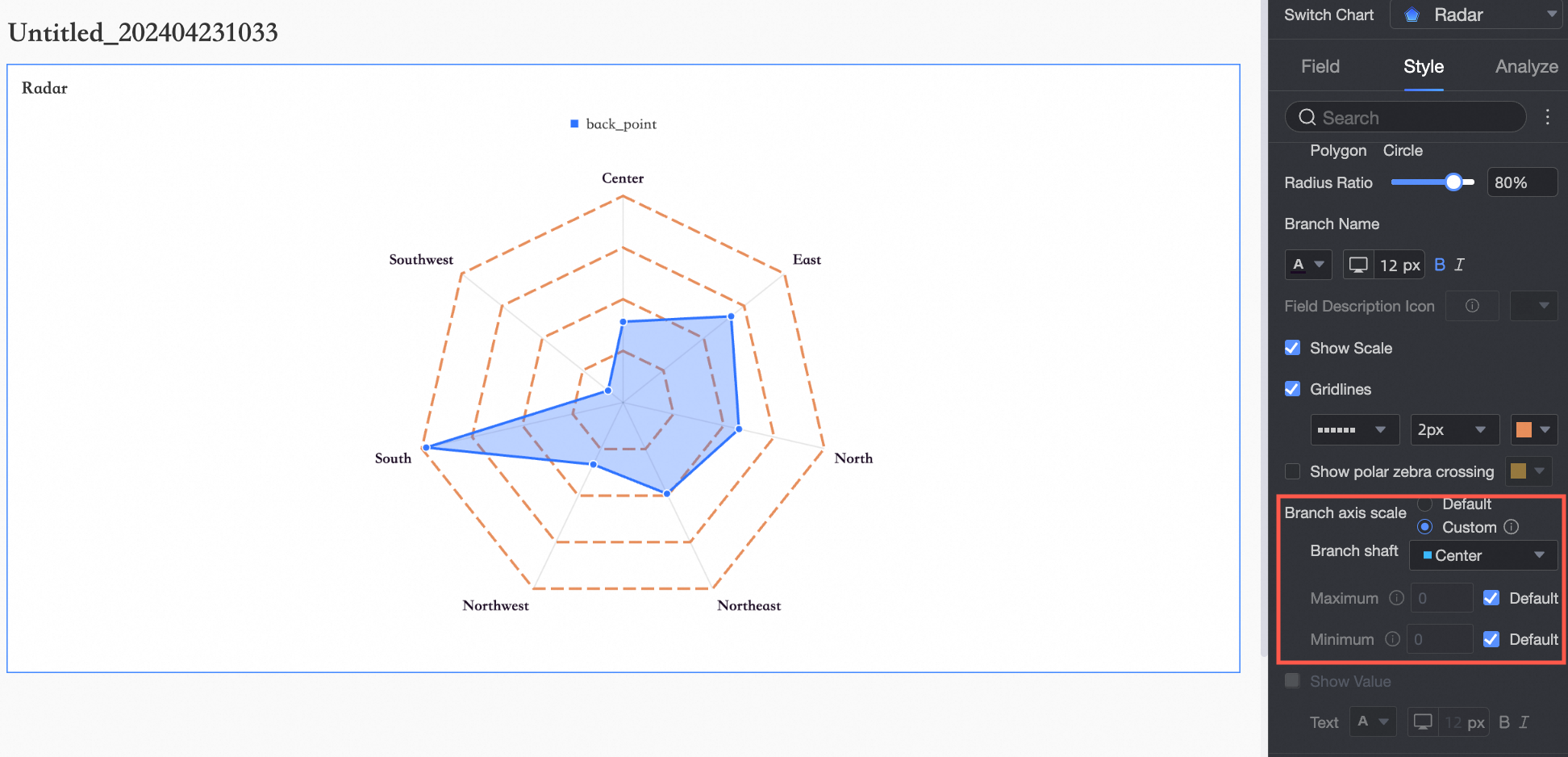

Axis split | Menetapkan pemisahan sumbu ke Auto atau Custom. Jika Anda memilih Custom, Anda dapat mengatur nilai maksimum dan minimum untuk sumbu.
Catatan
|

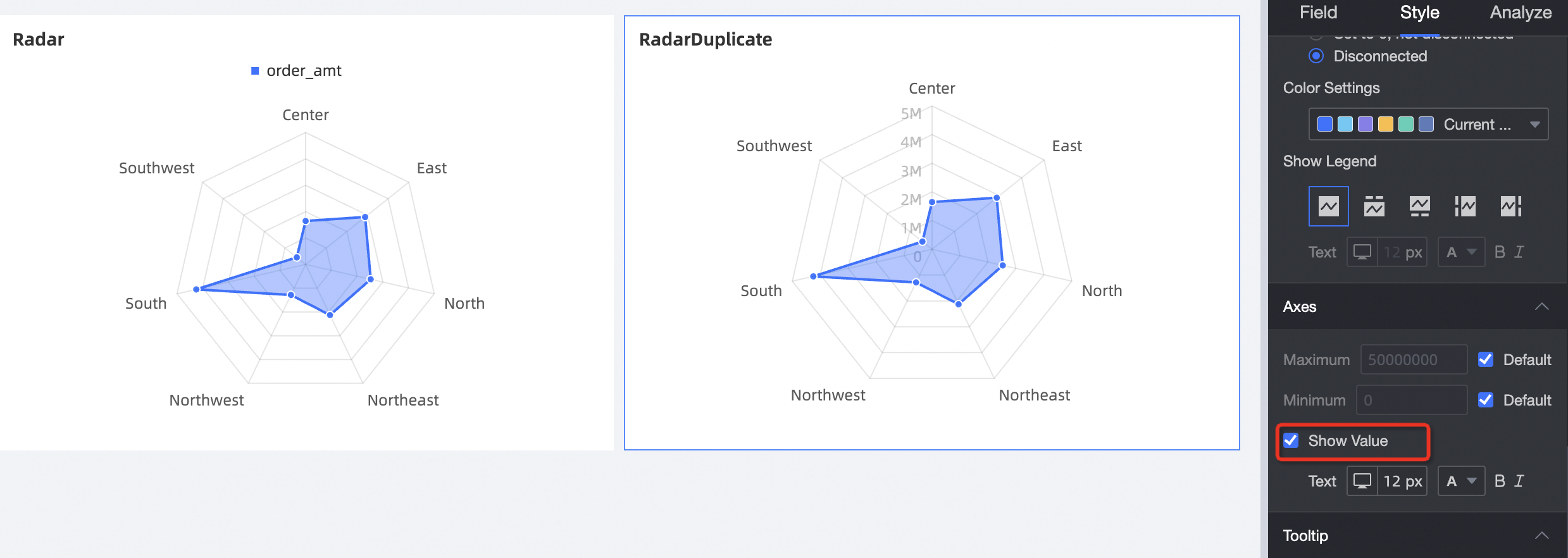

Show axis labels | Tampilkan label sumbu untuk menunjukkan skala garis kisi konsentris.
|
Legend
Pada bagian Legend, klik ikon
untuk menampilkan legenda dan mengonfigurasi gayanya.
PC settings
Parameter
Deskripsi
Style
Menetapkan gaya ikon legenda. Opsi meliputi Auto, Line Only, dan Line and Marker.
CatatanJika Anda memilih Line and Marker, legenda akan disinkronkan dengan gaya penanda yang ditetapkan pada grafik. Jika tidak ada gaya penanda yang dikonfigurasi, lingkaran pekat ditampilkan secara default.
Jika Anda memilih Scale legend symbol with text di Theme Design > General Content Style, ukuran ikon dan garis legenda akan diskalakan sesuai dengan ukuran teks legenda dan ketebalan garis grafik.
Position
Menetapkan posisi tampilan dan penyelarasan legenda untuk tampilan PC.
Jika posisi diatur ke Top atau Bottom, Anda dapat memilih penyelarasan kiri, tengah, atau kanan.
Jika posisi diatur ke Left atau Right, Anda dapat memilih penyelarasan atas, tengah, atau bawah. Anda juga dapat mengatur jarak antara legenda dan grafik.
Text
Menetapkan gaya teks legenda untuk tampilan PC. Anda dapat mengonfigurasi warna font, ukuran, bobot, dan gaya (miring).
Mobile settings
Parameter
Deskripsi
Position
Menetapkan posisi tampilan dan penyelarasan legenda untuk tampilan mobile.
Jika posisi diatur ke Top atau Bottom, Anda dapat memilih penyelarasan kiri, tengah, atau kanan.
Jika posisi diatur ke Left atau Right, Anda dapat memilih penyelarasan atas, tengah, atau bawah. Anda juga dapat mengatur jarak antara legenda dan grafik.
CatatanJika posisi diatur ke Top, Anda dapat mengaktifkan label di bawah legenda. Jika diaktifkan, penyelarasan kustom tidak didukung.
Text
Menetapkan gaya teks nama ukuran dalam legenda untuk tampilan mobile. Anda dapat mengonfigurasi warna font, ukuran, bobot, dan gaya (miring).
Show label content
Jika Position diatur ke Top, Anda dapat mengklik ikon
untuk mengaktifkan label di bawah legenda.Content
Menentukan apakah akan menampilkan nilai total dalam label di bawah legenda.
Style
Menetapkan tata letak teks label di bawah legenda. Opsi meliputi:
Evenly Spaced Multi-line: Mengatur label secara otomatis menjadi kolom dan baris berjarak merata berdasarkan angka yang ditetapkan di Max Columns per Row dan Max Rows per Page.
Single-line: Menampilkan semua konten label dalam satu baris.
Text Only: Hanya menampilkan teks tanpa ikon. Warna teks sesuai dengan warna garis ukuran terkait dalam grafik.
When unselected, display metric as
Jika Style diatur ke Evenly Spaced Multi-line atau Single-line, Anda dapat menentukan cara menampilkan metrik yang tidak dipilih. Opsi meliputi menampilkan "-" atau menampilkan blank space.
Text style
Jika Style diatur ke Evenly Spaced Multi-line atau Single-line, Anda dapat mengonfigurasi gaya untuk teks Value.
Data Labels

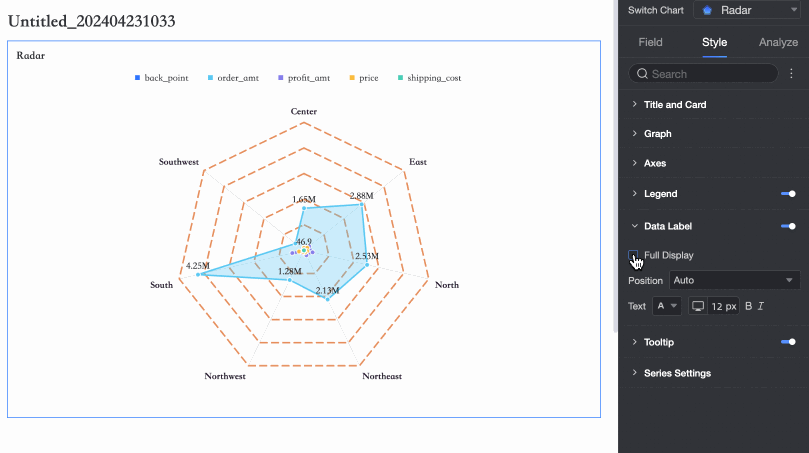

Pada bagian Data labels, Anda dapat menampilkan atau menyembunyikan label data serta mengonfigurasi posisi dan gayanya.
Tooltips
Pada bagian Tooltips, klik ikon untuk mengaktifkan dan mengonfigurasi tooltip.
Parameter | Deskripsi |
Display mode | Menetapkan cara tooltip ditampilkan. Anda dapat menampilkannya per data point atau per dimension value. |
Background color | Menetapkan warna latar belakang kotak tooltip. |
Text | Menetapkan gaya teks dalam kotak tooltip. Anda dapat mengonfigurasi warna font, ukuran, bobot, dan gaya (miring). |
Mobile tooltips | Tooltip dapat dikonfigurasi secara terpisah untuk tampilan PC dan mobile. Untuk mengedit tooltip mobile, beralihlah ke editor mobile menggunakan tombol |
di bagian atas dashboard. Ukuran font dapat diatur secara terpisah untuk setiap tampilan; gaya lainnya dibagikan.

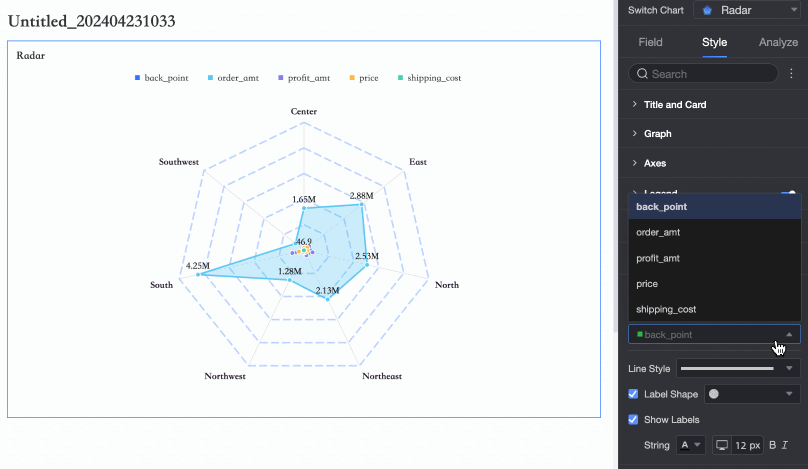

Series Settings
Pada bagian Series settings, konfigurasikan line style dan show markers.
Konfigurasikan Analisis Grafik
Parameter | Parameter | Deskripsi |
Data interaction | Drill-down | Setelah Anda mengonfigurasi bidang drill-down di panel bidang, Anda dapat mengatur gaya tampilan hierarki drill-down di sini. |
Chart interaction | Jika Anda perlu menganalisis data di berbagai grafik, gunakan chart interaction untuk menghubungkannya. Untuk informasi selengkapnya, lihat Konfigurasikan dan tampilkan chart interactions. | |
Jump | Jika data yang perlu Anda analisis tersebar di beberapa dashboard, gunakan jump untuk menghubungkannya. Jump dapat dikonfigurasi sebagai parameter jumps atau external links. Untuk informasi selengkapnya, lihat Konfigurasikan dan tampilkan jump. | |
Analysis and alerting | Reference line | Gunakan reference line untuk membandingkan nilai ukuran terhadap nilai referensi. Nilai referensi dapat berupa nilai tetap atau nilai yang dihitung, seperti rata-rata, maksimum, minimum, atau median. Untuk informasi selengkapnya, lihat Reference lines. |
Annotation | - | Jika data grafik bersifat anomali atau memerlukan perhatian khusus, Anda dapat menggunakan anotasi seperti sorotan warna, ikon, atau komentar untuk menandai titik data tertentu. Hal ini membantu Anda mengidentifikasi anomali dan mengambil tindakan yang sesuai. Untuk informasi selengkapnya, lihat Anotasi. |
Batasan
Grafik radar dikonfigurasi menggunakan bidang Length/Measure dan Branch Label/Dimension. Anda dapat mengonfigurasi data dengan dua cara:
Dimension as branch label: Nilai dimensi menjadi cabang grafik, digunakan untuk membandingkan area berbagai ukuran.
Branch Label/Dimension: Pilih maksimal satu dimensi. Nilainya menjadi cabang grafik.
Length/Measure: Pilih 1 hingga 10 measures. Setiap measure membentuk area radar terpisah.
Measure as branch label: Nilai ukuran menjadi cabang grafik, digunakan untuk membandingkan distribusi area berbagai nilai dimensi.
Branch Label/Dimension: Pilih maksimal satu dimensi. Nilai dimensi membentuk area radar grafik.
Length/Measure: Pilih 1 hingga 10 ukuran. Setiap ukuran akan membentuk satu cabang.
Langkah Berikutnya
Untuk memungkinkan orang lain melihat dashboard, bagikan kepada pengguna tertentu. Untuk informasi selengkapnya, lihat Bagikan dashboard.
Jika Anda perlu membuat proyek analisis kompleks dengan menu navigasi, Anda dapat mengintegrasikan dashboard ke dalam Data Portal. Untuk informasi selengkapnya, lihat Buat Data Portal.
