Cara menambahkan data ke grafik pie dan mengonfigurasi gayanya (dasbor) - Quick BI

Grafik pie digunakan untuk menganalisis proporsi data, misalnya untuk mengetahui proporsi setiap bagian dalam suatu kategori. Topik ini menjelaskan cara menambahkan data ke grafik pie dan mengonfigurasi gayanya.

Prasyarat

Dasbor telah dibuat. Untuk informasi selengkapnya, lihat Create a dashboard.

Ikhtisar

Skenario
Dalam kebanyakan kasus, grafik pie digunakan untuk menampilkan distribusi nilai dimensi berdasarkan proporsi metrik. Data dapat divisualisasikan dengan berbagai metode, seperti sorotan data dan pembesaran data.
Manfaat
- Operasi interaktif yang mudah digunakan: Grafik pie memungkinkan Anda beralih antar metrik dan mengonfigurasi filter.
- Visualisasi data yang kaya: Jenis grafik pie dapat berupa pie atau ring, serta memungkinkan konfigurasi parameter seperti Show Labels.
- Berbagai opsi interaktif: Anda dapat menambahkan catatan atau catatan kaki pada metrik dalam grafik pie, serta menambahkan tautan ke grafik pie untuk berinteraksi dengan sistem eksternal.
Contoh

Konfigurasi Pie Chart

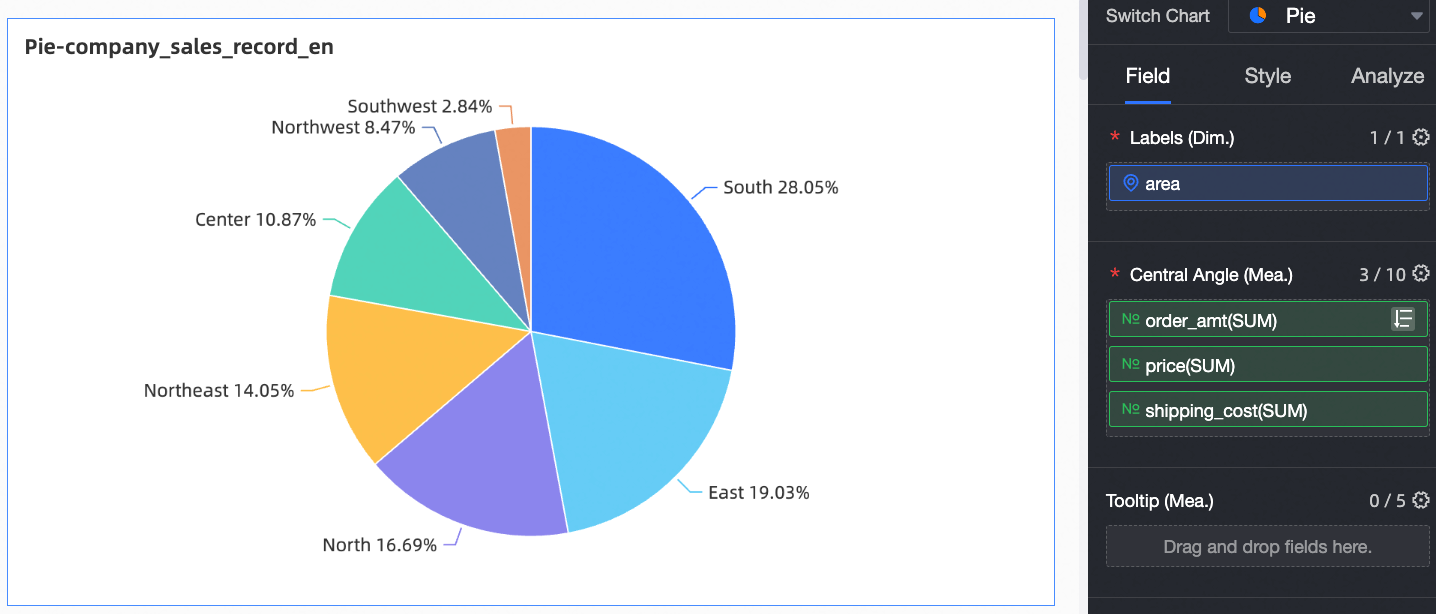

Pada tab Fields, pilih bidang dimensi dan ukuran yang diperlukan.
- Pada daftar Dimensions, temukan area, lalu klik ganda atau seret ke area Labels (Dim.).
- Pada daftar Measures, temukan shipping_cost, unit_price, dan order_amt, lalu klik ganda atau seret secara berurutan ke area Central Angle (Mea.).
Klik Update.
Grafik akan diperbarui untuk menampilkan hasilnya.
Konfigurasi parameter Auto Refresh.
Jika diaktifkan, opsi ini secara otomatis merefresh data grafik pada interval yang ditentukan. Misalnya, jika durasi diatur menjadi 5 menit, data grafik akan direfresh setiap 5 menit.

Konfigurasi Gaya Pie Chart

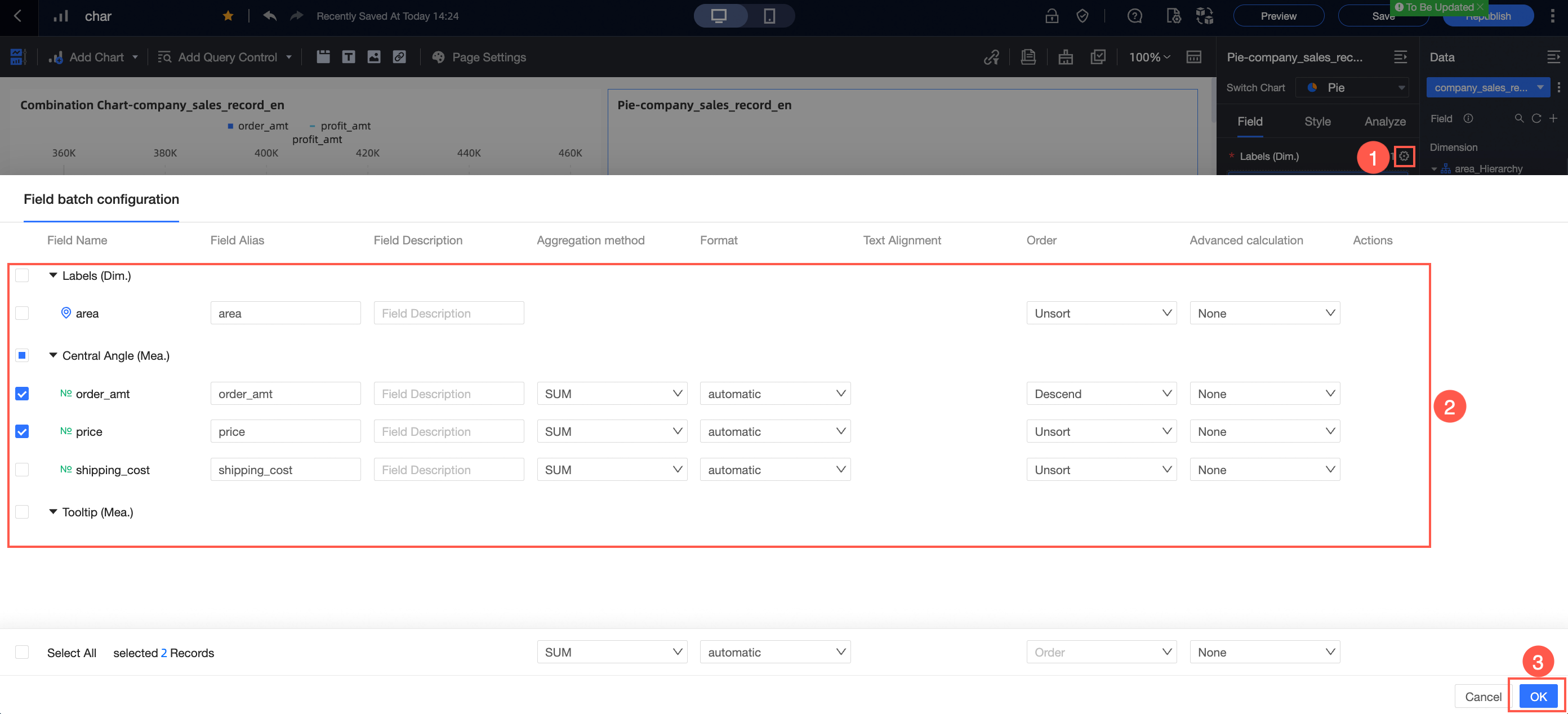

Pada panel Chart Style, Anda dapat mengonfigurasi format bidang secara batch pada tab Data.
Untuk informasi selengkapnya tentang konfigurasi data grafik, lihat Configure chart fields.

Topik ini menjelaskan konfigurasi gaya untuk grafik. Untuk informasi tentang konfigurasi gaya umum, lihat Configure the chart title area.

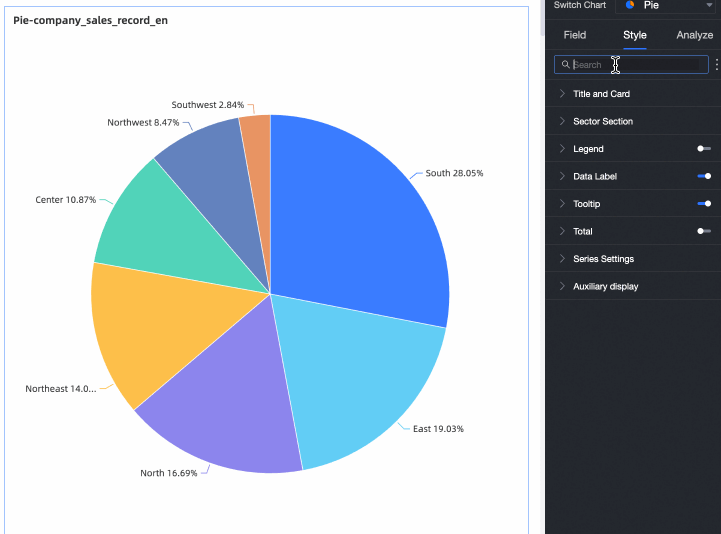

Masukkan kata kunci di search box di bagian atas panel konfigurasi untuk menemukan parameter dengan cepat. Anda juga dapat mengklik ikon di sebelah kanan untuk Expand/Collapse All Categories.


Sector Area

Pada area Sector area, konfigurasikan parameter berikut.

Parameter	Contoh

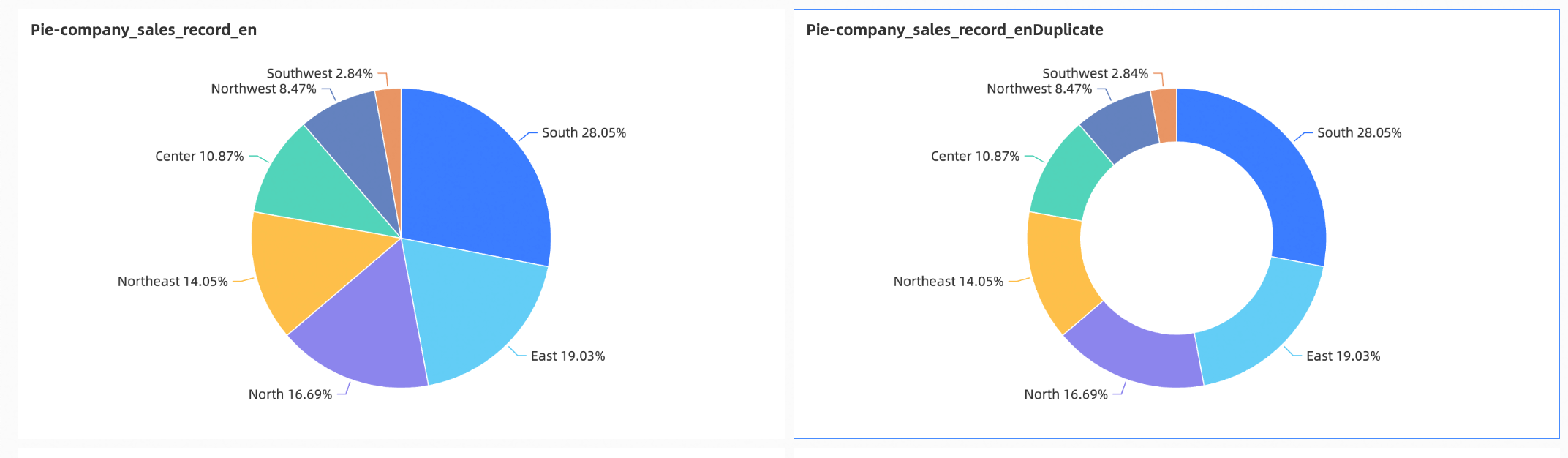

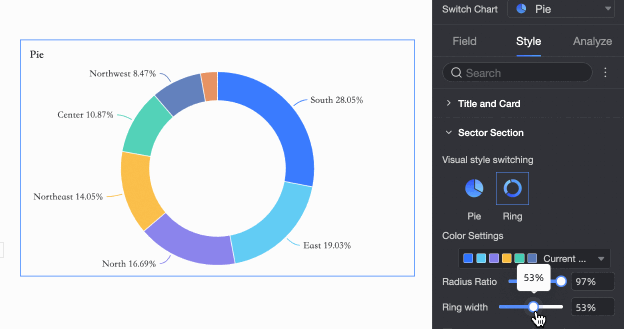

Visual style	Pilih Pie atau Donut. Catatan Untuk gaya Donut, Anda dapat menyesuaikan lebar donat.

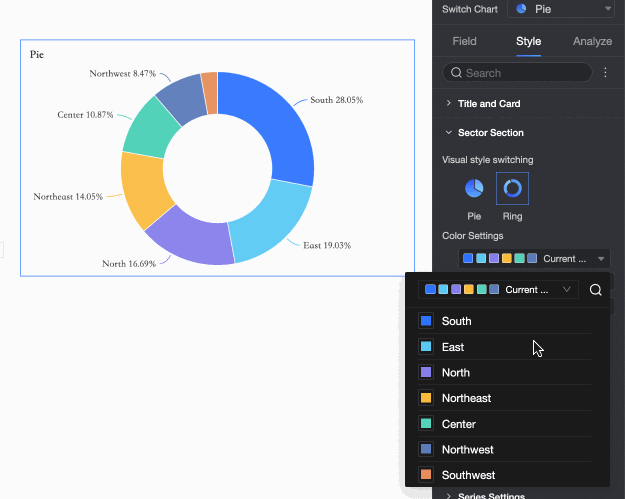

Color scheme	Anda dapat mengatur color scheme untuk grafik pie.

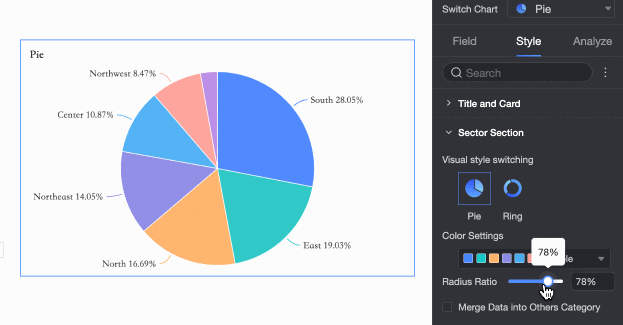

Radius ratio	Mengatur rasio radius grafik pie.

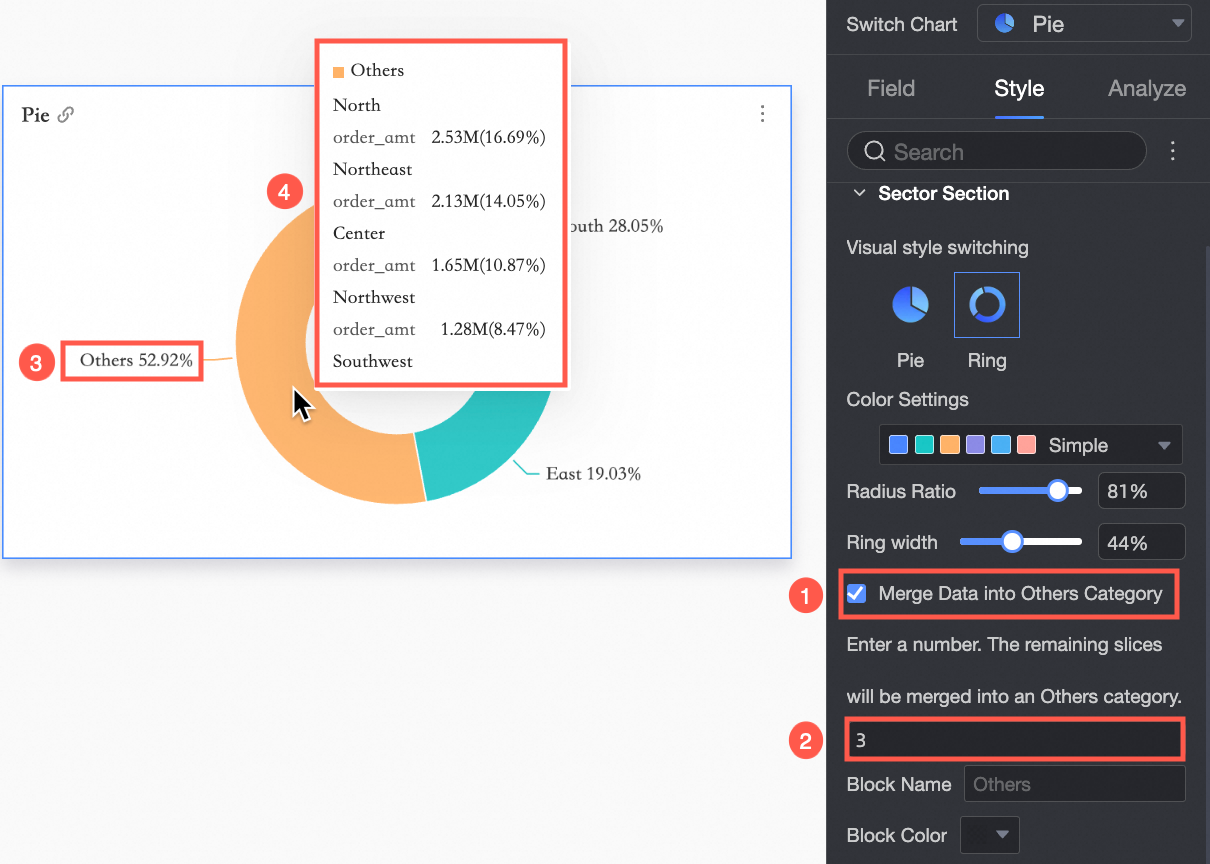

Merge Data into Others Category	Jika Anda memilih Merge Data into Others Category dan mengatur jumlah sektor menjadi 3, data dari sektor keempat dan seterusnya akan ditampilkan sebagai "Others". Anda dapat mengarahkan kursor ke irisan "Others" pada grafik pie untuk melihat konten yang digabungkan.
	Category name: Anda dapat menyesuaikan nama untuk kategori yang digabungkan. Contoh:
	Category color: Anda dapat mengonfigurasi warna untuk kategori yang digabungkan.

Legend

Pada bagian Legend, klik ikon untuk menampilkan legenda dan mengonfigurasi gayanya.

Konfigurasi desktop

Parameter		Deskripsi
Position		Mengatur posisi tampilan dan penyelarasan legenda pada desktop. Jika posisi diatur ke Top atau Bottom, Anda dapat memilih penyelarasan kiri, tengah, atau kanan. Jika posisi diatur ke Left atau Right, Anda dapat memilih penyelarasan atas, tengah, atau bawah. Anda juga dapat mengatur jarak antara legenda dan grafik.
Text		Mengatur gaya teks untuk legenda pada desktop, termasuk warna font, ukuran, bobot, dan gaya (miring).
Show label content Klik ikon untuk menampilkan konten data.	Content	Mengatur konten yang ditampilkan pada label data. Opsi yang tersedia meliputi Measure dan Percentage. Jika Anda memilih untuk menampilkan persentase, Anda dapat mengatur Decimal places for percentage menjadi 0, 1, atau 2.
	Spacing from main legend	Mengatur jarak antara label data dan teks legenda utama.
	Text style	Anda dapat mengatur format teks untuk konten yang dipilih (ukuran atau persentase).

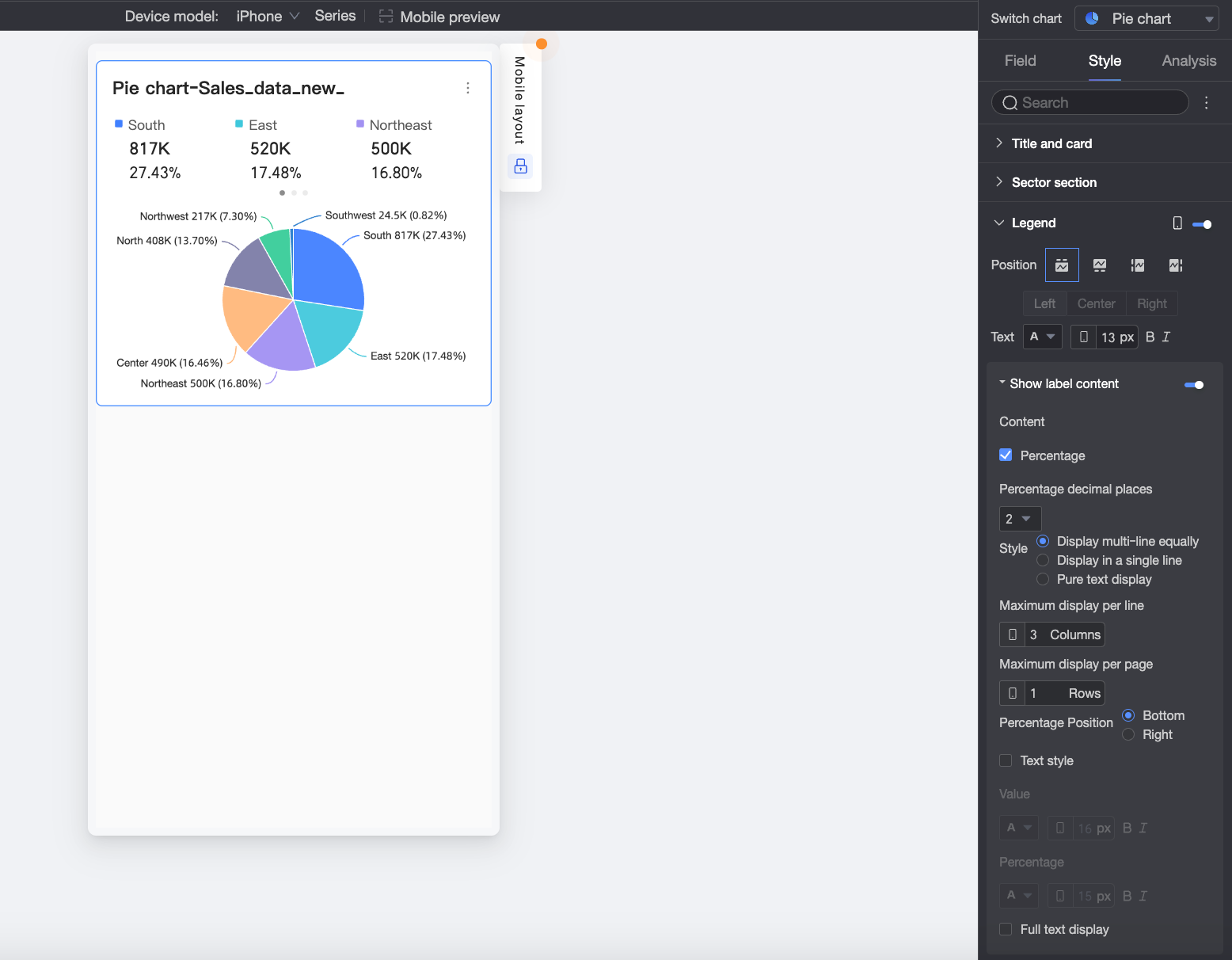

Konfigurasi seluler

Parameter		Deskripsi
Position		Mengatur posisi tampilan dan penyelarasan legenda pada perangkat seluler. Jika posisi diatur ke Top atau Bottom, Anda dapat memilih penyelarasan kiri, tengah, atau kanan. Jika posisi diatur ke Left atau Right, Anda dapat memilih penyelarasan atas, tengah, atau bawah. Anda juga dapat mengatur jarak antara legenda dan konten grafik. Catatan Jika posisi diatur ke Top, Anda dapat mengaktifkan sub-label untuk legenda. Jika diaktifkan, penyelarasan kustom tidak didukung.
Text		Mengatur gaya teks untuk nama ukuran dalam legenda pada perangkat seluler, termasuk warna font, ukuran, bobot, dan gaya (miring).
Show label content Jika Position diatur ke Top, klik ikon untuk mengaktifkan sub-label untuk legenda.	Content	Satu-satunya opsi adalah persentase. Jika Anda memilih untuk menampilkan persentase, Anda dapat mengatur Decimal places for percentage menjadi 0, 1, atau 2.
	Style	Mengatur gaya tata letak untuk sub-label. Gaya berikut tersedia: Multi-line Evenly Spaced: Label diatur secara otomatis dalam grid berdasarkan nilai yang Anda tentukan untuk Max items per row dan Max rows per page. Single-line Tiled: Semua konten label ditampilkan dalam satu baris. Plain Text: Hanya menampilkan teks tanpa ikon. Warna teks sesuai dengan warna ukuran yang sesuai dalam grafik.
	Percentage position	Jika Content diatur untuk menampilkan percentage dan Style diatur ke Multi-line Evenly Spaced atau Single-line Tiled, Anda dapat menentukan posisi data persentase. Opsi yang tersedia adalah Below atau di sebelah Right label nilai.
	Text style	Jika Style diatur ke Multi-line Evenly Spaced atau Single-line Tiled, Anda dapat mengatur gaya teks untuk value. Jika percentage ditampilkan, Anda dapat memformat gaya teksnya secara terpisah dari label value untuk menciptakan perbedaan visual.
	Decimal places for percentage	Jika Content diatur untuk menampilkan data percentage, Anda dapat menyesuaikan jumlah tempat desimal sesuai kebutuhan.

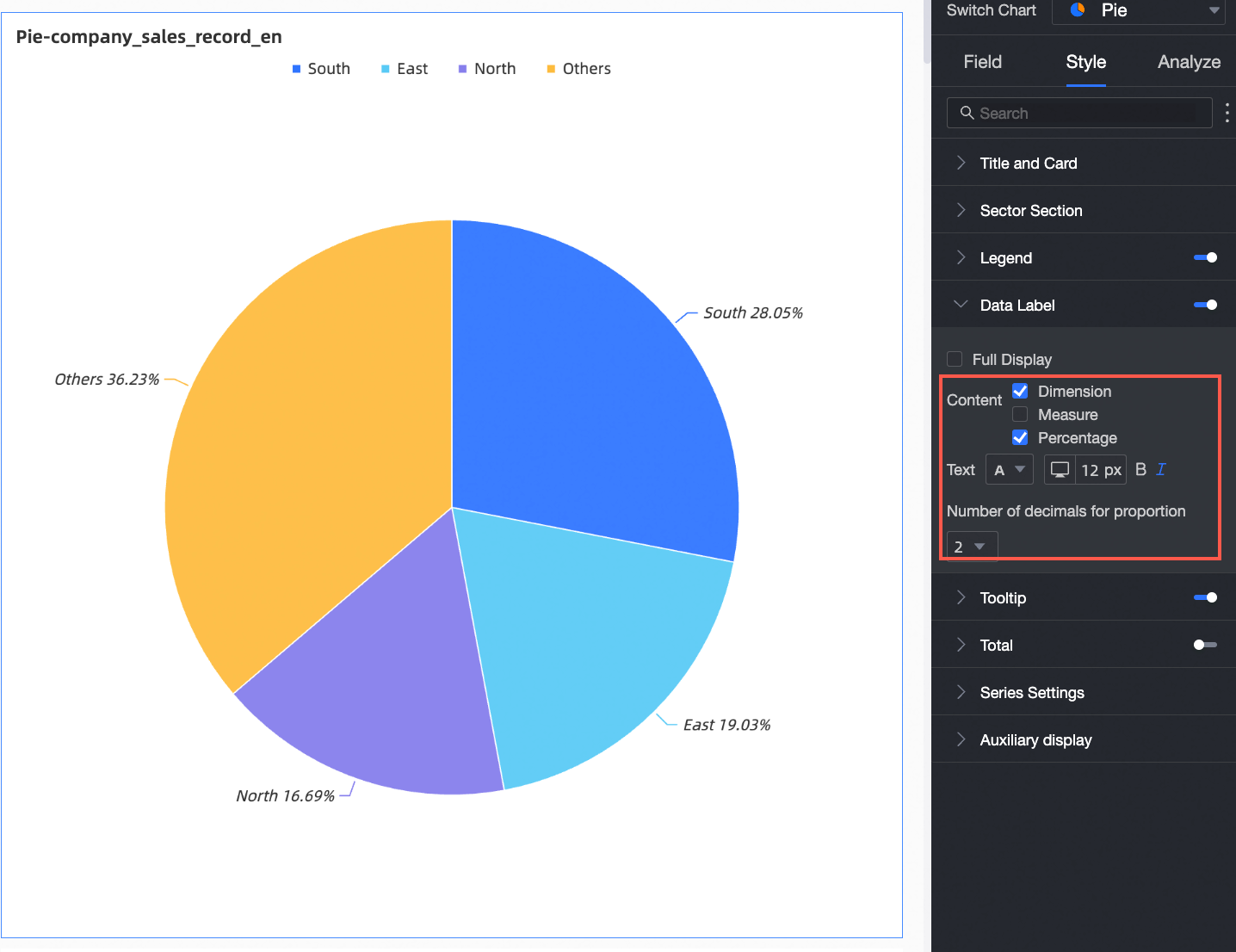

Data Labels

Pada bagian Data labels, konfigurasikan apakah akan menampilkan label data dan gayanya.

Parameter	Deskripsi
Show all	Menentukan apakah akan menampilkan semua label data.

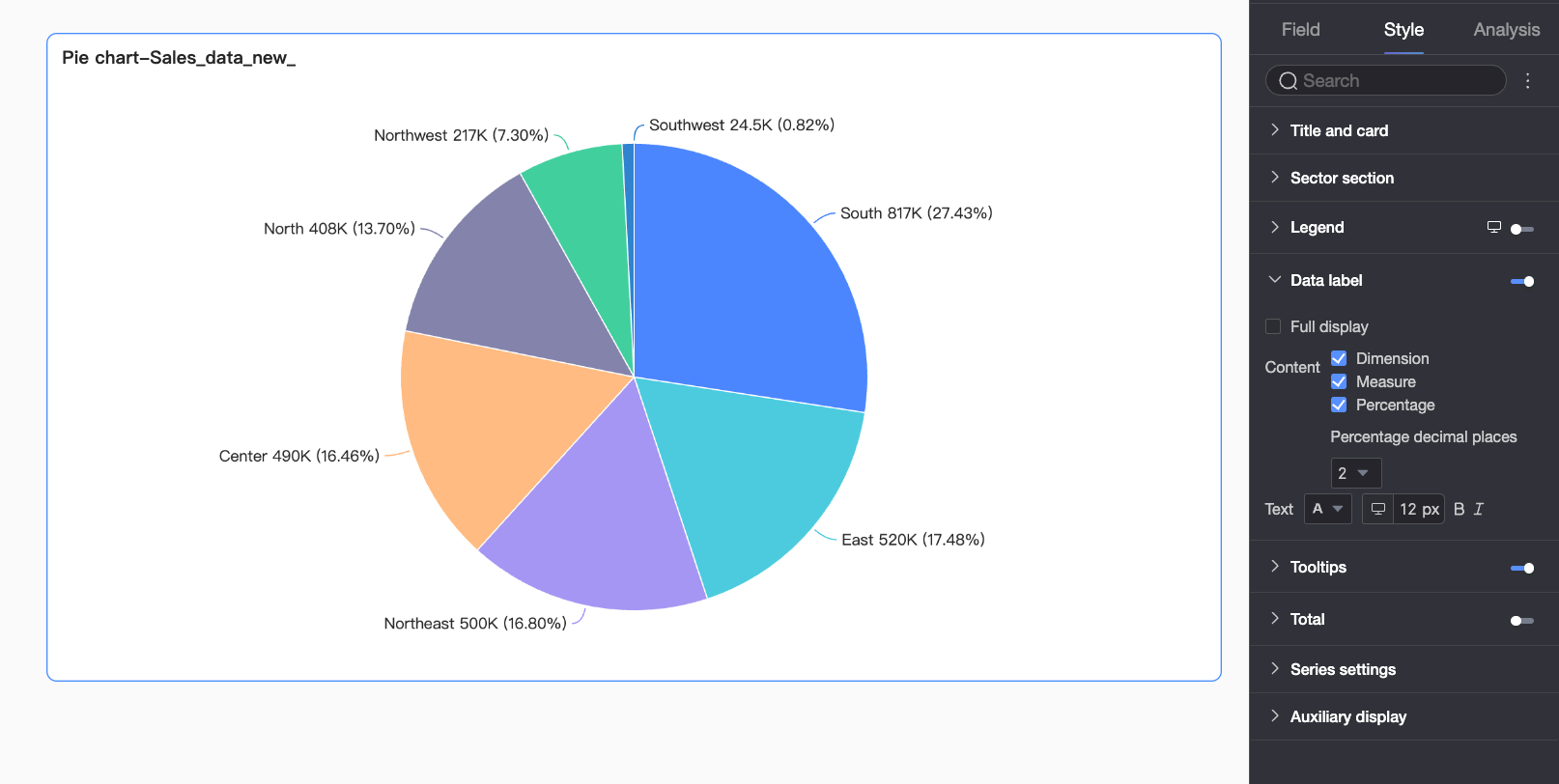

Content	Mengatur konten yang ditampilkan pada label data. Opsi yang tersedia meliputi dimensi, ukuran, dan persentase. Jika Anda memilih untuk menampilkan data persentase, Anda dapat mengatur Decimal places for percentage menjadi 0, 1, atau 2.
Position	Mengatur posisi tampilan label data.
Text	Mengatur gaya teks label data.

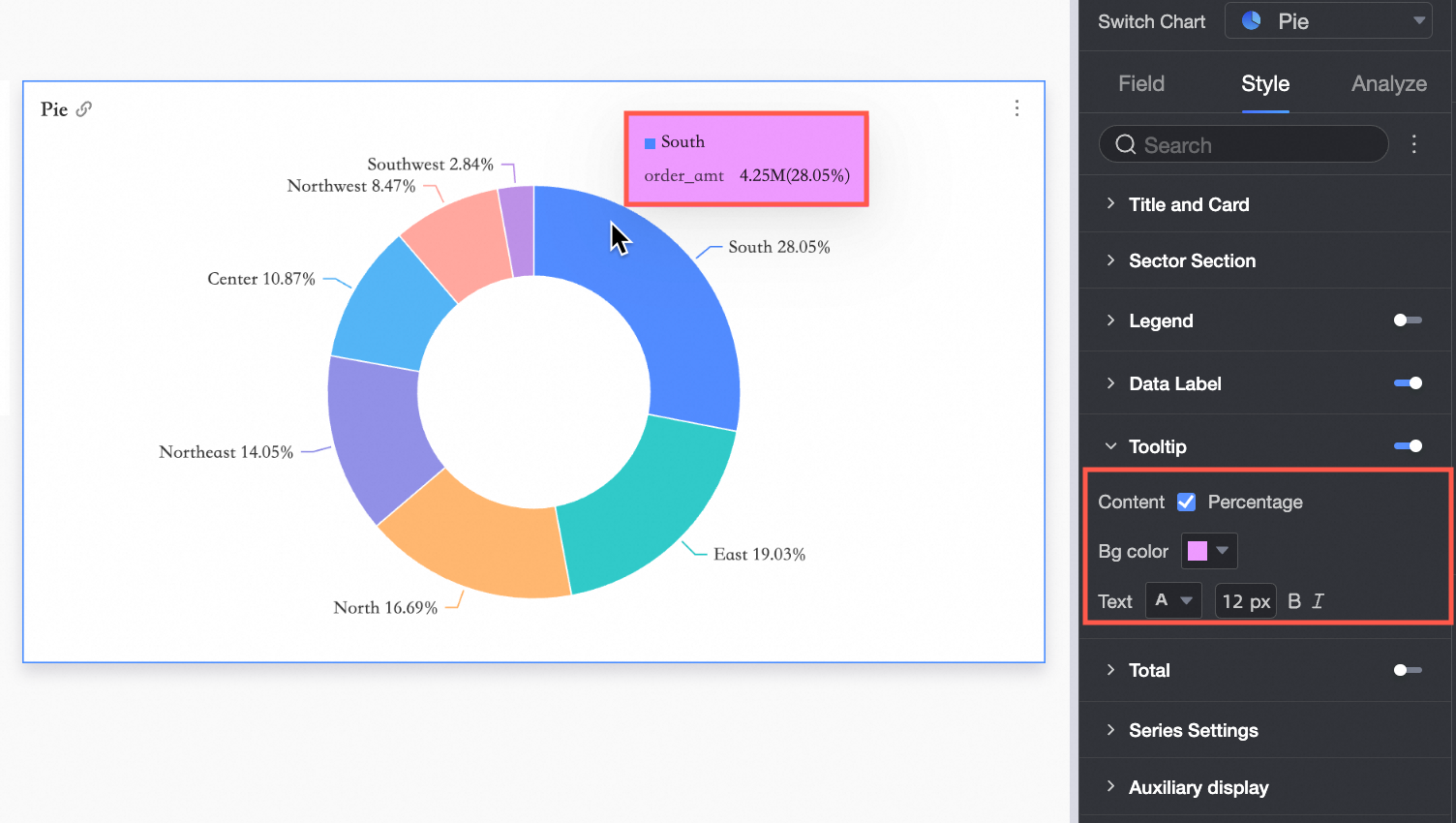

Tooltip

Pada bagian Tooltip, klik ikon untuk mengaktifkan tooltip dan mengonfigurasi gayanya.

Parameter	Deskripsi

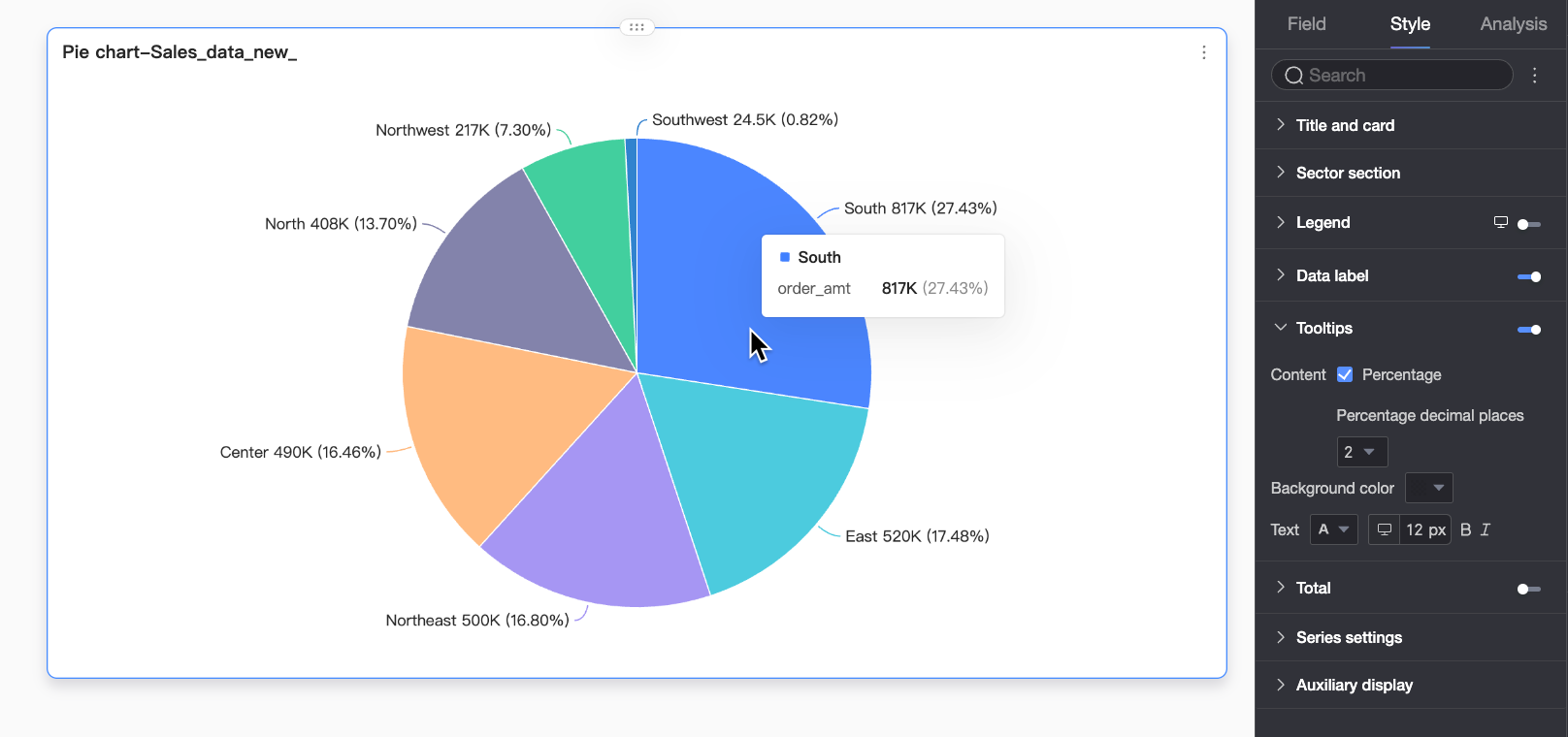

Content	Mengatur konten yang ditampilkan pada tooltip. Anda dapat memilih apakah akan menampilkan persentase. Jika Anda memilih untuk menampilkan persentase, Anda dapat mengatur Decimal places for percentage menjadi 0, 1, atau 2.
Background color	Mengatur warna latar belakang tooltip.
Text	Mengatur gaya teks tooltip, termasuk warna font, ukuran, bobot, dan gaya (miring).

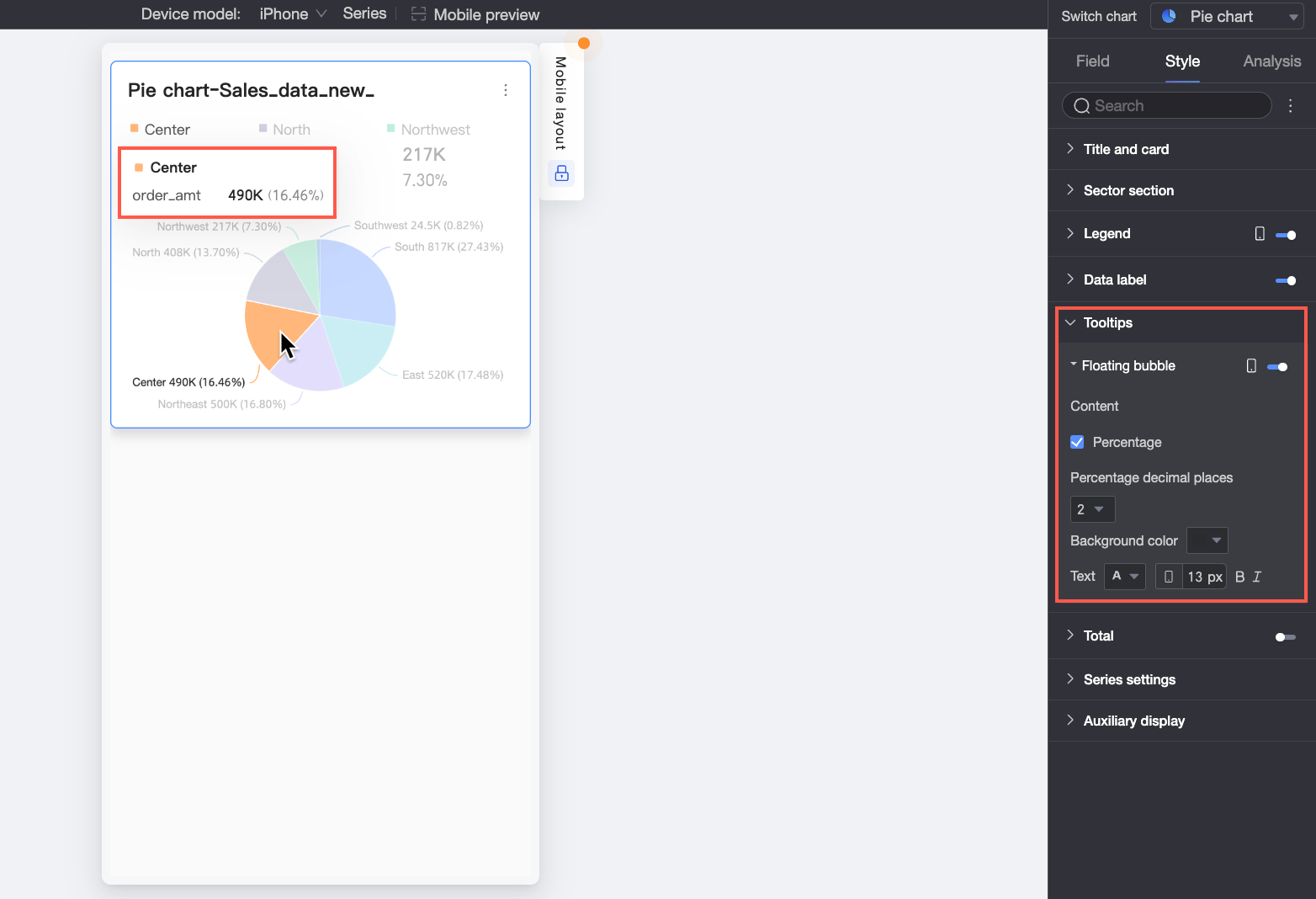

Mobile tooltip	Anda dapat mengaktifkan atau menonaktifkan tooltip untuk tampilan desktop dan seluler secara independen. Untuk mengedit tooltip seluler, beralihlah ke tampilan seluler dengan mengklik tombol toggle PC/Mobile () di bagian atas halaman pengeditan dasbor. Ukuran font dapat diatur secara terpisah untuk desktop dan perangkat seluler, sedangkan gaya lainnya dibagikan bersama.

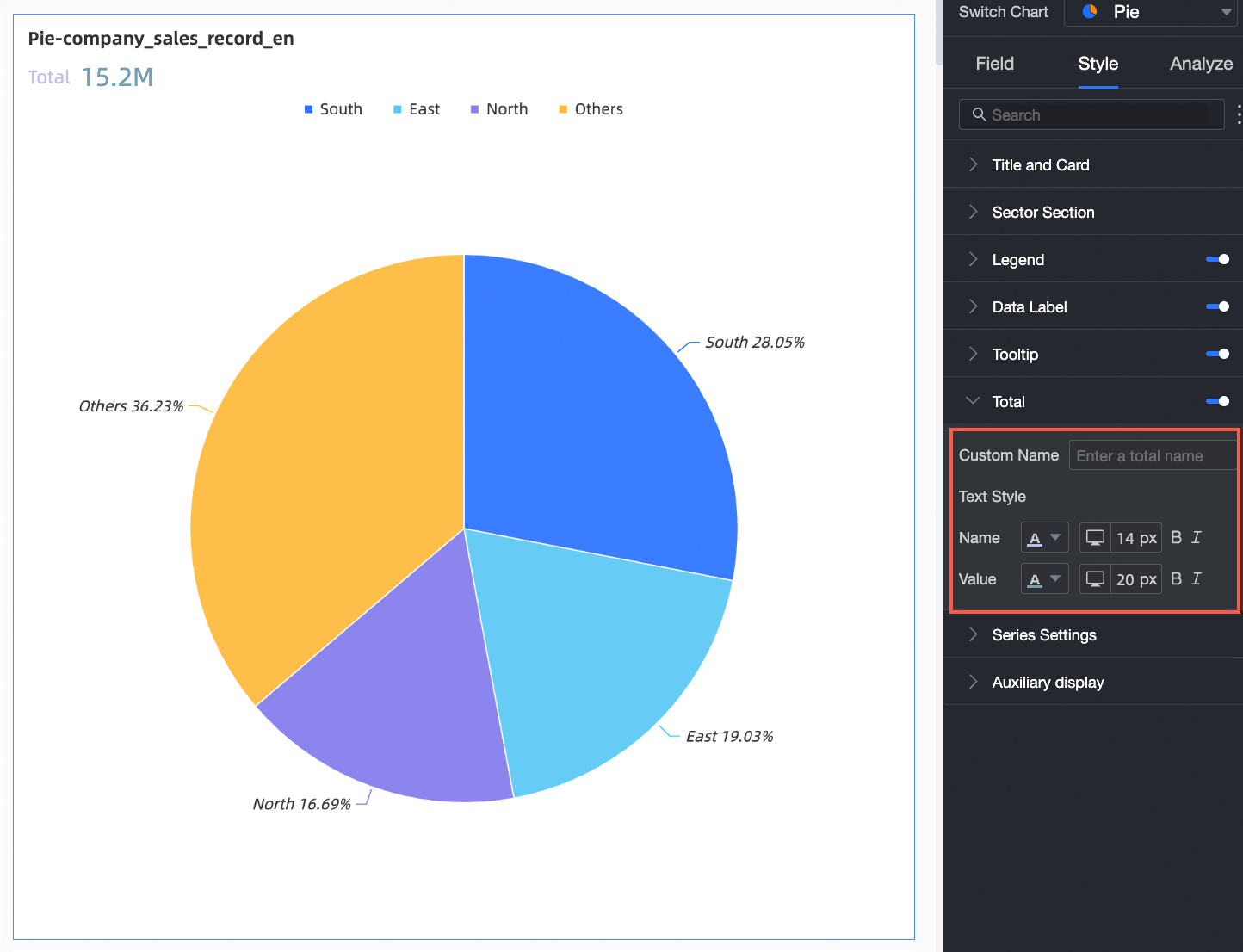

Total

Pada bagian Total, konfigurasikan apakah akan menampilkan nilai total.


Parameter	Deskripsi
Custom name	Anda dapat menyesuaikan nama untuk total.
Text style	Mengatur gaya teks untuk nama dan nilainya.

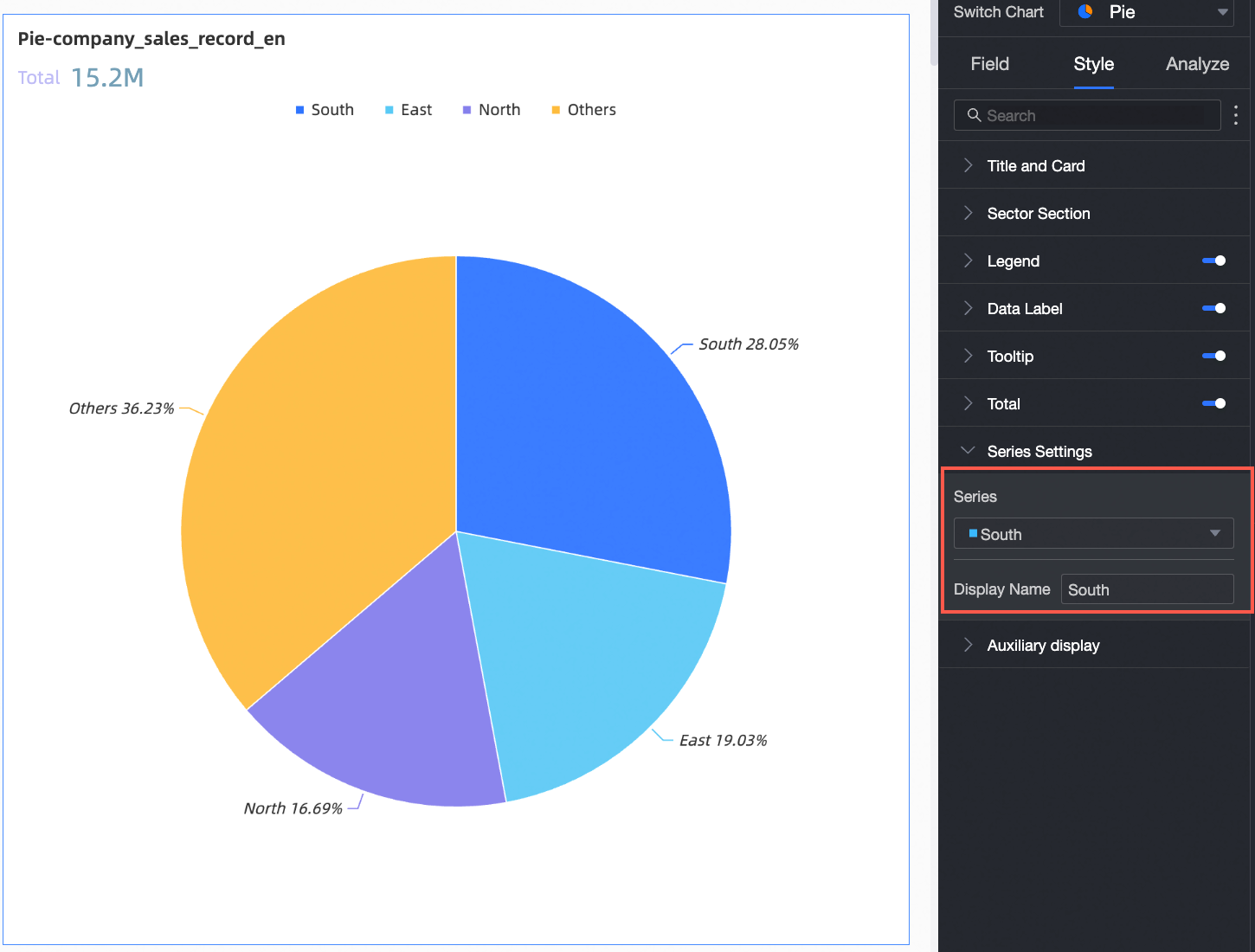

Series Settings

Pada bagian Series Settings, konfigurasikan gaya seri.


Catatan

Anda hanya perlu mengatur nama tampilan dan format nilai di Series Settings ketika Color Legend/Dimension diaktifkan.

Parameter	Deskripsi
Select series	Pilih item dimensi atau ukuran berdasarkan skenario bisnis Anda.
Display name	Anda dapat mengatur nama tampilan untuk seri tersebut.

Auxiliary Display

Pada bagian Auxiliary display, konfigurasikan filter ukuran dan sumbu ikhtisar.


Parameter	Deskripsi

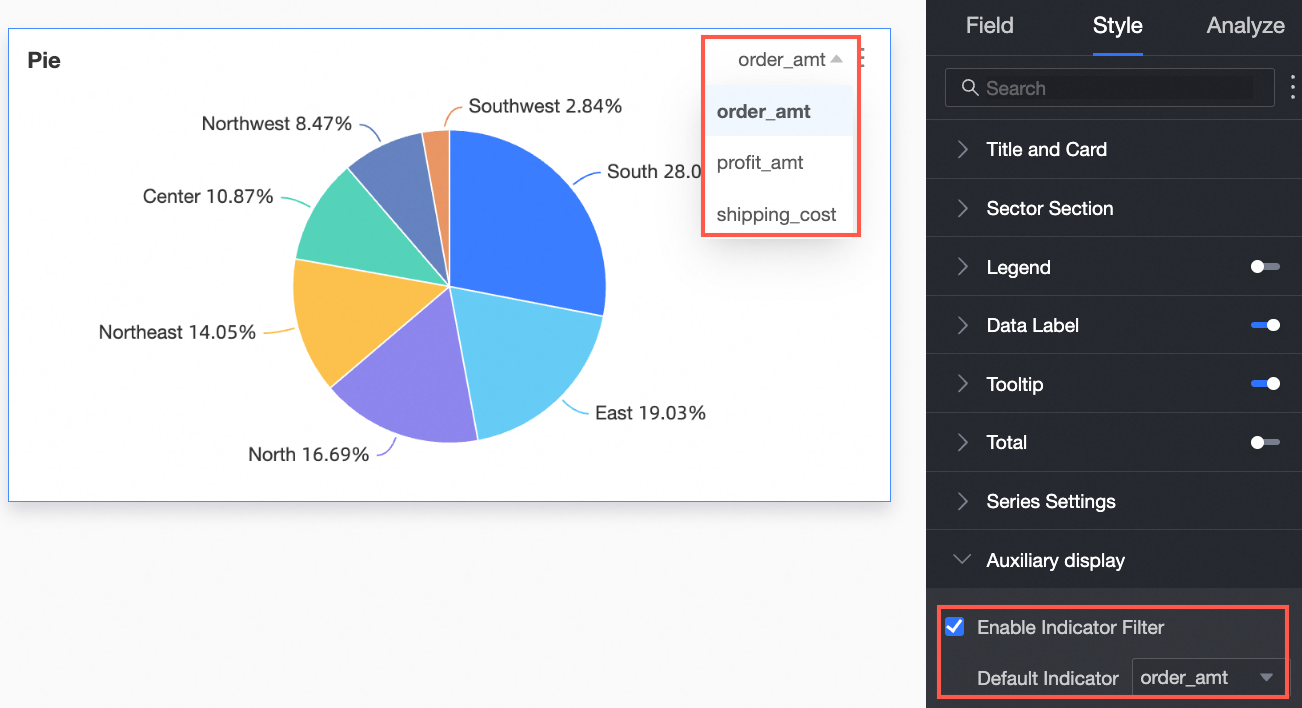

Enable measure filter	Menentukan apakah akan mengaktifkan fitur ini. Jika diaktifkan, atur bidang ukuran yang dipilih secara default.

Opsi Analisis Grafik

Category	Option	Description
Data interaction	Drilling	Jika Anda telah mengonfigurasi bidang drill-down pada panel bidang, Anda dapat mengatur gaya tampilan untuk baris tingkat drill-down di sini.
	Filter interaction	Jika data yang ingin Anda analisis terdapat dalam grafik yang berbeda, Anda dapat mengklik ikon Edit di samping Linkage dan mengonfigurasi parameter dalam kotak dialog Filter Interaction. Grafik dapat dikaitkan untuk analisis data. Untuk informasi selengkapnya, lihat Drilling, filter interaction, and hyperlink.
	Hyperlink	Jika data yang ingin Anda analisis berada di Dasbor yang berbeda, Anda dapat menggunakan hyperlink untuk menghubungkan beberapa Dasbor guna analisis data. Hyperlink mencakup Parameter-based Hyperlinks dan External Link. Untuk informasi selengkapnya, lihat Configure and view hyperlinks.
Annotation		Anda dapat menggunakan ikon, warna latar belakang, dan Ukuran yang disorot sebagai label untuk menandai bagian tertentu dari suatu Grafik. Untuk informasi selengkapnya, lihat Label.

Hapus Pie Chart

Untuk menghapus grafik, ikuti langkah-langkah pada gambar di bawah ini.

Langkah Selanjutnya

Anda dapat membagikan dasbor kepada pengguna tertentu jika mereka ingin melihat dasbor tersebut. Untuk informasi selengkapnya, lihat Share a dashboard.
Integrasikan dasbor Anda ke dalam portal BI untuk membuat laporan kompleks dengan bilah navigasi guna analisis tematik. Untuk informasi selengkapnya, lihat Create a PC-side BI portal.
