Gauge secara visual merepresentasikan status suatu metrik dan terutama digunakan untuk menampilkan nilai sebagai proporsi dari total keseluruhan. Misalnya, Anda dapat menggunakan gauge untuk memantau status inventaris suatu kategori produk guna memeriksa apakah stok mencukupi atau perlu diisi ulang.
Ikhtisar
Kasus penggunaan
Gauge umumnya digunakan untuk melacak progres, metrik, dan tren, serta menyoroti indikator bisnis utama sehingga Anda dapat dengan cepat mengidentifikasi anomali operasional.
Fitur utama
-
Kemampuan kalkulasi: Sesuaikan nilai awal dan akhir gauge untuk menghitung proporsi metrik secara otomatis.
-
Gaya visual: Pilih dari gaya Standard, Sector, dan Scale.
-
Kemampuan anotasi: Tambahkan catatan dan catatan akhir, serta konfigurasikan tautan eksternal untuk menghubungkan data Anda dengan sistem lain.
Grafik contoh
Batasan
-
Prasyarat: Anda telah membuat dashboard. Untuk informasi selengkapnya, lihat Create a Dashboard.
-
Saat Anda menambahkan data ke gauge, bidang Pointer Angle (Mea.) ditentukan oleh ukuran dari set data Anda. Anda hanya dapat memilih satu ukuran.
Prosedur
Konfigurasi bidang grafik
-
Dari daftar Measures, klik ganda atau seret order_amt ke bidang Pointer Angle (Mea.).
-
Klik Update. Grafik akan diperbarui secara otomatis.
Konfigurasi gaya grafik
Pengaturan gaya berikut khusus untuk gauge. Untuk pengaturan yang berlaku untuk semua jenis grafik, lihat Configure the chart title area.
Masukkan kata kunci di search box di bagian atas panel konfigurasi untuk menemukan item konfigurasi. Klik ikon
di sebelah kanan untuk Expand/Collapse All Categories.
Konfigurasikan tampilan gauge di bagian Gauge Style.
|
Parameter |
Deskripsi |
|
Visual Style |
Tersedia tiga gaya: Standard, Sector, dan Scale.
|
|
Color settings |
Tetapkan theme color dan konfigurasikan Data Mapping Ranges. Untuk rentang tersebut, Anda dapat memilih antara Equal Intervals dan Custom Range.
|
|
Display internal tick marks |
Pilih kotak centang Display Internal Tick Marks. Jika dipilih, Anda dapat menampilkan nilai sebagai percentage atau original value.
|

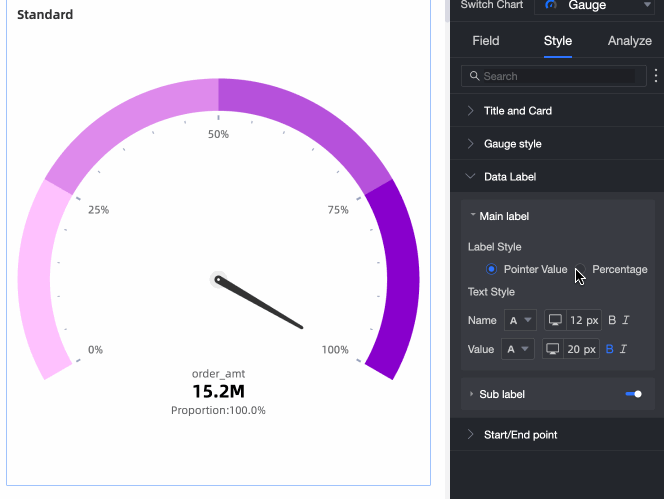

Konfigurasikan gaya label primer dan sekunder di bagian Data Label.
|
Parameter |
Deskripsi |
|
Primary label display |
Pilih antara Display Pointer Value dan Display Percentage. Anda juga dapat mengubah gaya teks.
|
|
Display secondary label |
Pilih kotak centang Display Secondary Label untuk menampilkan label data sekunder. Anda kemudian dapat mengonfigurasi gayanya. |
Tetapkan start value dan end value untuk gauge di bagian Start/End.
|
Parameter |
Deskripsi |
|
Set start/end value |
Tetapkan fixed value atau dynamic value. Untuk fixed value, masukkan angka tertentu. Untuk dynamic value, pilih measure dan aggregation method. Hasil perhitungan akan digunakan sebagai nilai awal atau akhir. |
Langkah berikutnya
Untuk membangun analisis berbasis topik dengan bilah navigasi, integrasikan dashboard Anda ke dalam portal data. Untuk informasi selengkapnya, lihat Create a data portal.
FAQ
1. Gauge vs. progress bar
A: Keduanya menampilkan progres atau status, tetapi fokus pada aspek yang berbeda. Gauge, mirip seperti speedometer, berfokus pada penunjukan posisi suatu nilai dalam rentang yang telah ditentukan (dari start value hingga end value) dan menawarkan gaya visual yang lebih kaya (seperti Standard, Sector, dan Scale). Progress bar lebih langsung menunjukkan percentage penyelesaian nilai saat ini relatif terhadap target value dan memiliki gaya yang lebih sederhana (seperti bar, ring, dan liquid fill).
2. Posisi pointer salah
A: Alasan paling umum adalah start dan end value tidak diatur dengan benar. Di tab Style, buka bagian Start/End dan definisikan nilai minimum (start value) dan maksimum (end value) yang jelas untuk skala gauge. Jika nilai awal dan akhir diatur secara tidak tepat (misalnya, jika start value lebih besar dari end value, atau rentangnya tidak sesuai dengan data), pointer akan berada di posisi yang salah.
3. Menampilkan beberapa metrik
A: Tidak. Desain inti gauge dirancang untuk fokus menampilkan status satu metrik utama (ukuran yang diseret ke bidang Pointer Angle (Mea.)) dalam rentang tertentu.
4. Pewarnaan bersyarat
A: Konfigurasikan Data Mapping Ranges di bagian Color Settings. Buka Style > Gauge Style > Color Settings, lalu pilih Custom Range. Setelah itu, Anda dapat menambahkan rentang numerik berbeda (misalnya, 0–50, 50–80, 80–end value) dan menetapkan warna berbeda (merah, kuning, hijau) untuk setiap rentang tersebut.
