Grafik corong digunakan untuk menganalisis proses bisnis standar, berdurasi panjang, dan multi-langkah. Anda dapat membandingkan data antar tahap untuk mengidentifikasi masalah secara langsung serta melihat laju konversi pada setiap langkah. Grafik ini ideal untuk menganalisis alur kerja yang kompleks, seperti menunjukkan secara jelas laju konversi dari pengunjung situs web menjadi pelanggan yang membayar. Topik ini menjelaskan cara menambahkan data ke grafik corong dan mengonfigurasi gayanya.
Prasyarat
Dasbor telah dibuat. Untuk informasi selengkapnya, lihat Create a Dashboard.
Batasan
Grafik corong terdiri dari dua bagian: Funnel layering/dimension dan Funnel width/measure.
Untuk Funnel layering/dimension, Anda dapat memilih hingga satu dimensi atau tidak memilih dimensi sama sekali. Contohnya: region.
Untuk Funnel width/measure, Anda dapat memilih 1 hingga 10 ukuran. Contohnya: order amount.
Anda dapat mengonfigurasi grafik corong dengan dua cara:
Pilih satu dimensi untuk Funnel layering/dimension dan satu ukuran untuk Funnel width/measure. Konfigurasi ini digunakan untuk menganalisis data pada satu tahap dan mengidentifikasi masalah dengan cepat.
Tidak memilih dimensi untuk Funnel layering/dimension dan memilih 1 hingga 10 ukuran untuk Funnel width/measure. Konfigurasi ini digunakan untuk membandingkan data antar beberapa tahap.
Ikhtisar Grafik
Skenario
Anda dapat menggunakan grafik corong untuk analisis satu arah terhadap alur kerja standar, berdurasi panjang, dan multi-langkah. Anda juga dapat membandingkan data antar tahap untuk mengidentifikasi lokasi terjadinya masalah, lalu mengambil tindakan.
Grafik corong menggunakan luas trapesium untuk menunjukkan perbedaan volume antara satu tahap dengan tahap sebelumnya.
Grafik corong mengalir dari atas ke bawah, mencerminkan progresi logis dan sejauh mana tujuan bisnis tercapai seiring majunya proses.
Manfaat
Kalkulasi: Secara otomatis menghitung laju konversi.
Visualisasi: Menawarkan gaya trapesium dan persegi panjang, serta tampilan label kustom.

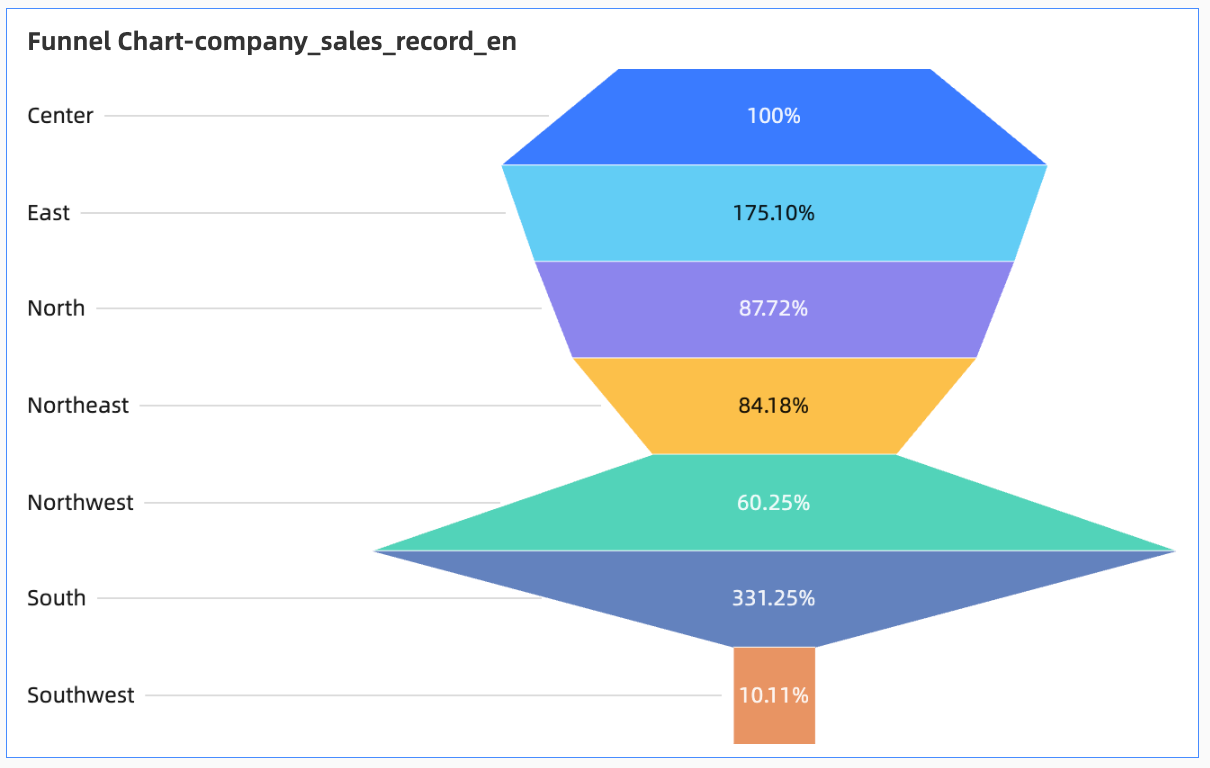

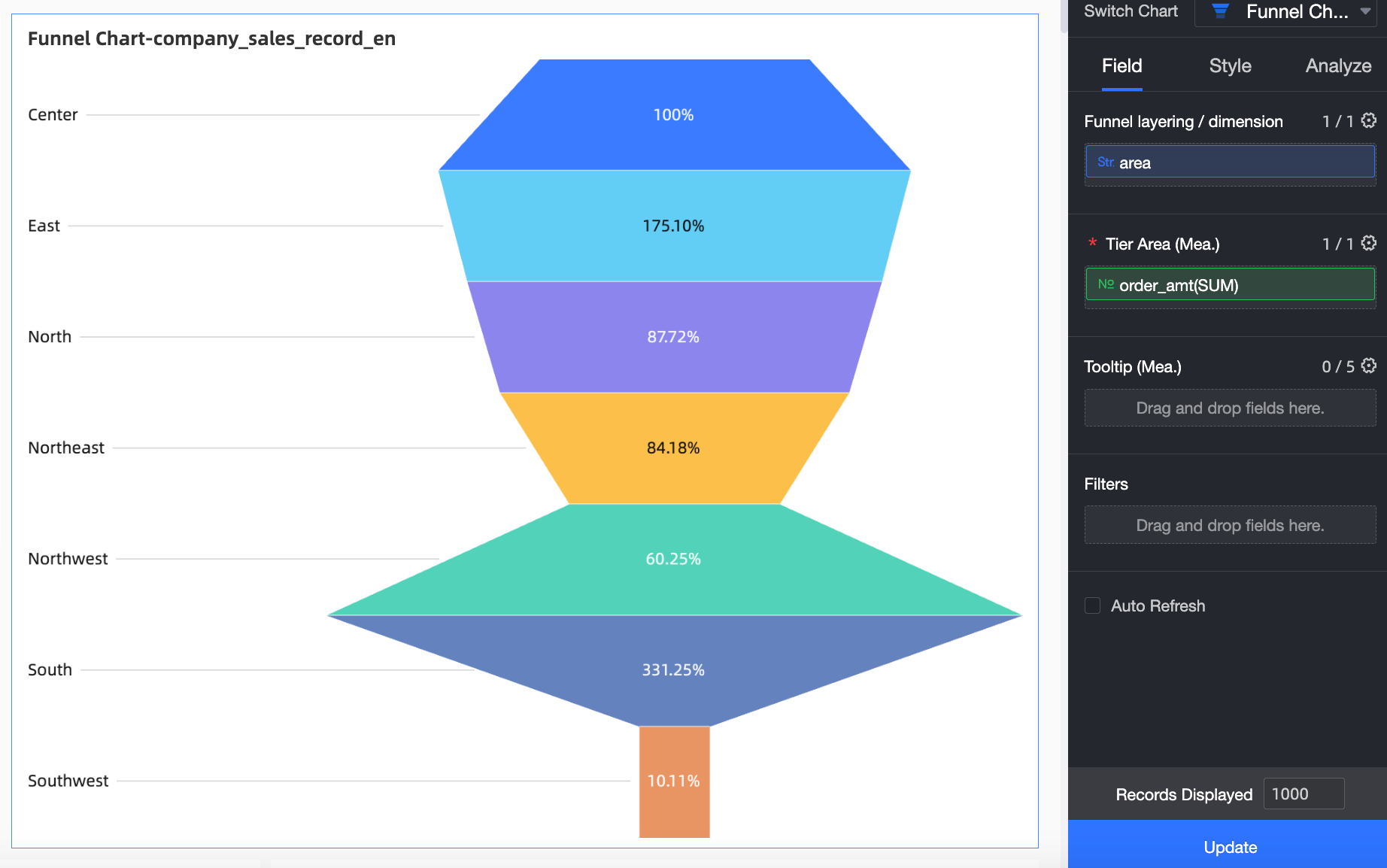

Contoh Output yang Dirender
Konfigurasi Data Grafik
Pada tab Data, pilih dimensi dan ukuran.
Untuk membandingkan jumlah pesanan berdasarkan wilayah, tambahkan bidang berikut:
Dari daftar Dimensions, klik ganda atau seret Region ke area Funnel layering/dimension.
Pada daftar Measures, temukan Order amount. Anda dapat mengklik ganda atau menyeretnya ke area Funnel width/measure.
Klik Update. Sistem akan secara otomatis memperbarui grafik.
Konfigurasi Gaya Grafik
Bagian ini menjelaskan cara mengonfigurasi gaya grafik. Untuk informasi tentang pengaturan gaya grafik umum, lihat Configure the Chart Title. Anda dapat mengatur mode corong menjadi Classic funnel atau Rectangle conversion.

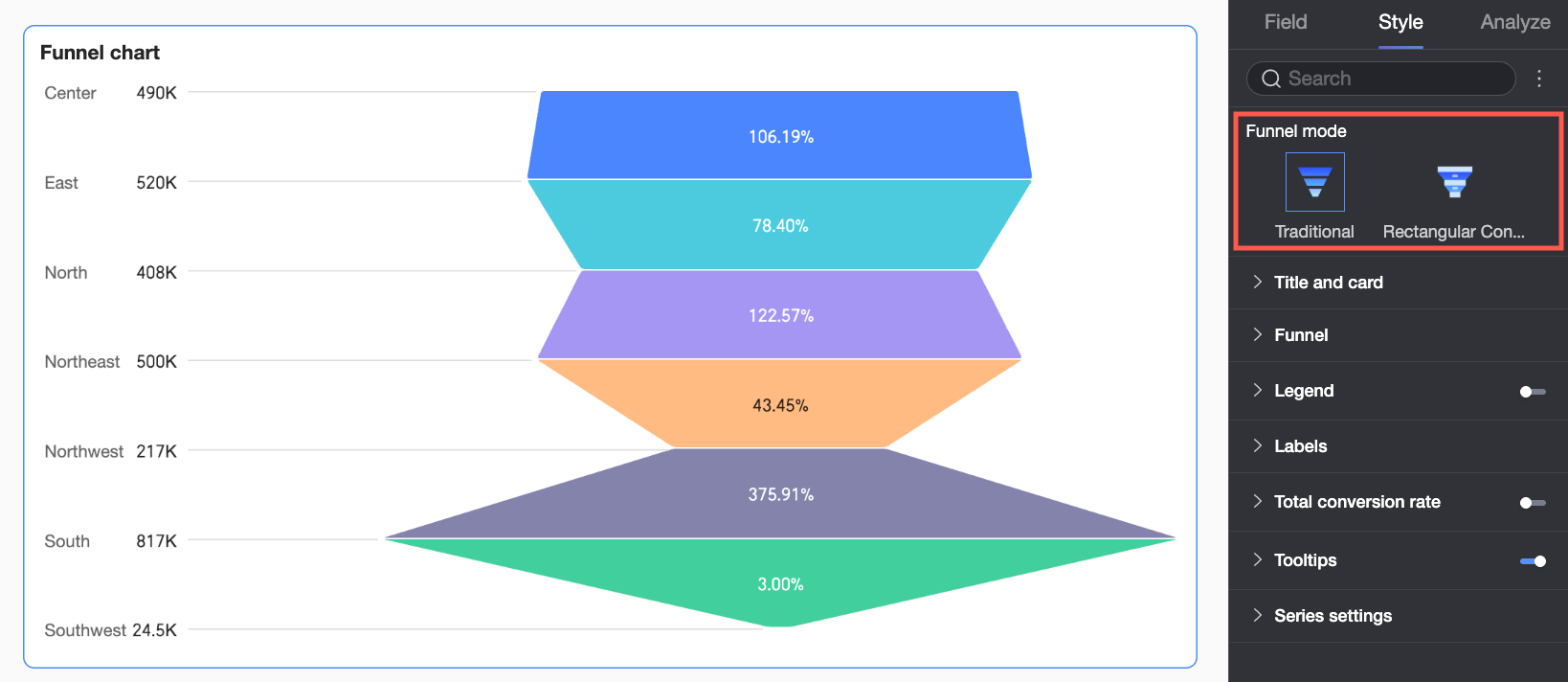

Corong
Anda dapat mengatur mode corong menjadi Classic funnel atau Rectangle conversion:
Jika Anda mengatur Funnel mode ke Classic funnel, sistem menghitung laju konversi sebagai persentase dari nilai di lapisan atas (atau lapisan pertama). Kemiringan setiap trapesium merepresentasikan perubahan secara visual. Gunakan mode ini jika Anda ingin melihat keseluruhan alur kerja dan memperlakukan corong sebagai satu kesatuan.
Jika Funnel pattern diatur ke Conversion analysis, laju konversi dihitung sebagai persentase data di setiap lapisan dibandingkan dengan data di lapisan sebelumnya. Pola ini menekankan celah antar level dan nilai konversi spesifik, sehingga cocok untuk skenario di mana Anda perlu membandingkan efisiensi konversi antar tahap yang berdekatan.
Mode yang berbeda mendukung pengaturan yang berbeda. Bagian berikut menjelaskan pengaturan tersebut.

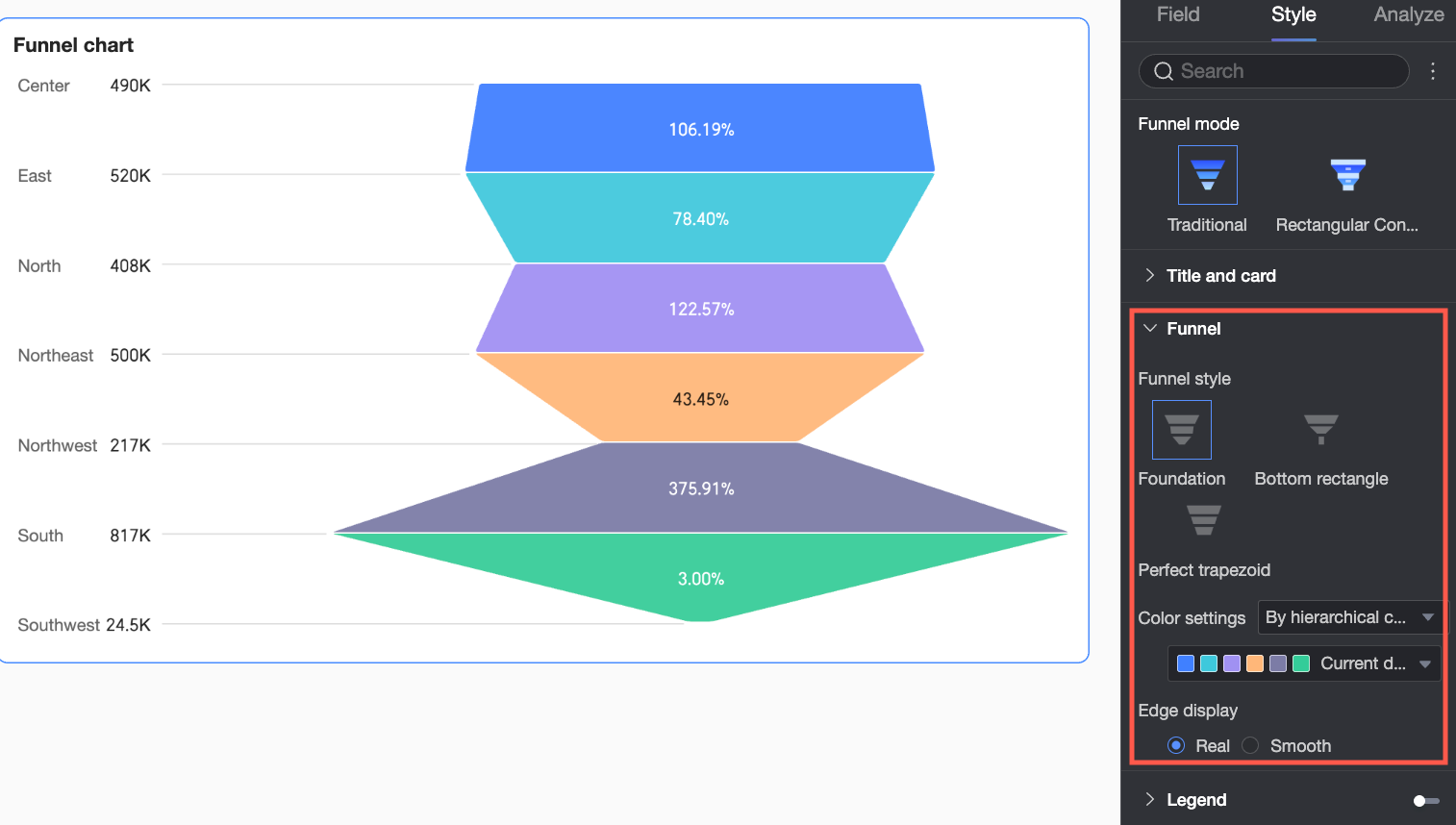

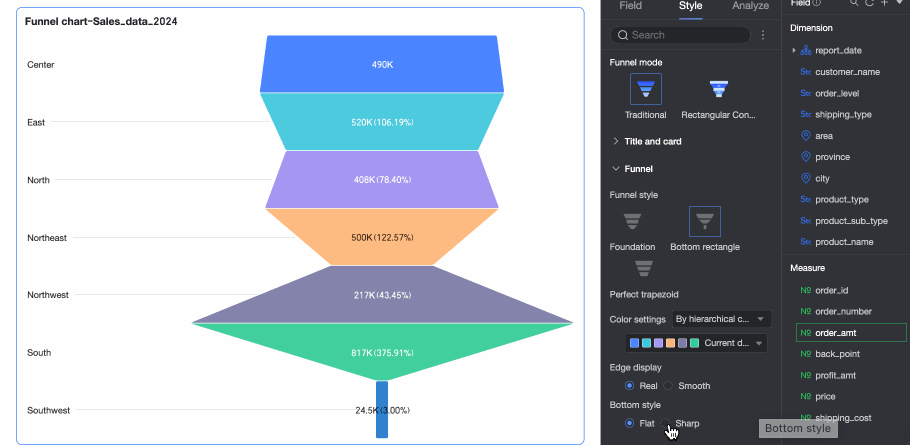

Jika Funnel mode diatur ke Classic funnel, Anda dapat mengatur Funnel style menjadi Basic, Bottom rectangle, atau Perfect trapezoid.
Nama Item Konfigurasi
Deskripsi
Basic
Skema warna

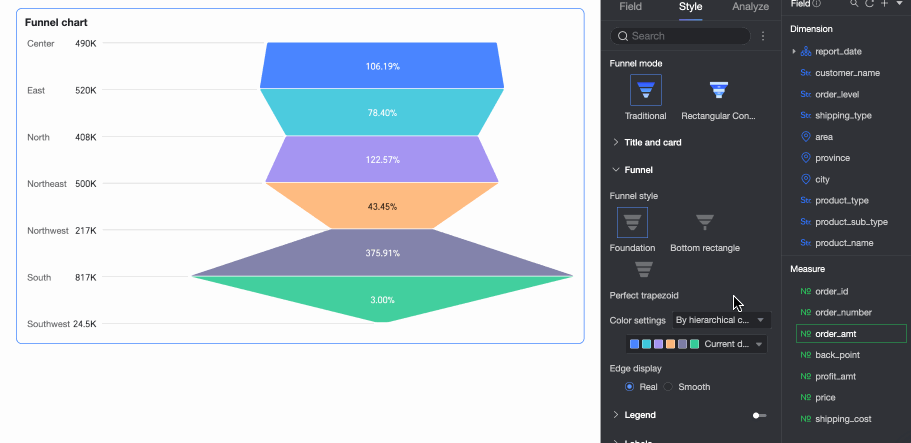

Atur Funnel color. Pilih dari By layer category, Gradient by layer, atau Monochrome. Anda juga dapat memilih warna kustom.
Tampilan tepi

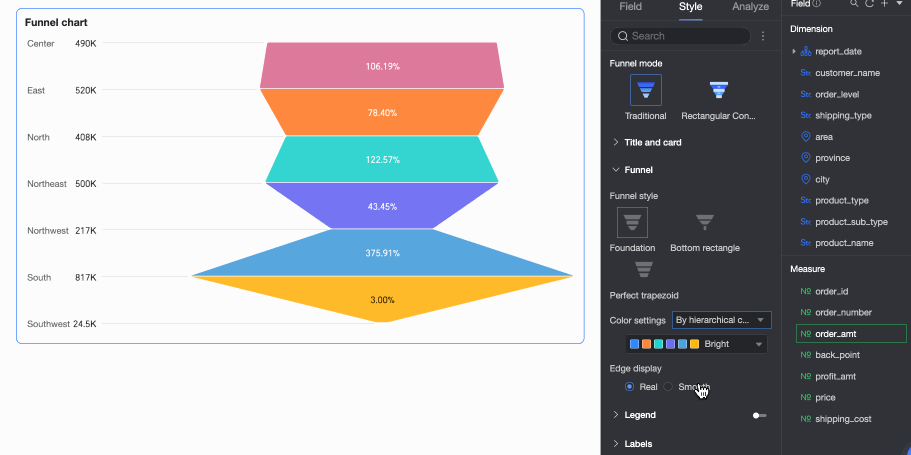

Atur tepi corong menjadi Real atau Smooth.
Bottom rectangle
Skema warna
Atur Funnel color. Pilih dari By layer category, Gradient by layer, atau Monochrome. Anda juga dapat memilih warna kustom.
Tampilan tepi
Atur tepi corong menjadi Real atau Smooth.
Gaya bawah
Atur bagian bawah corong menjadi Flat atau Tapered.
Perfect trapezoid
Skema warna
Atur Funnel color. Pilih dari By layer category, Gradient by layer, atau Monochrome. Anda juga dapat memilih warna kustom.

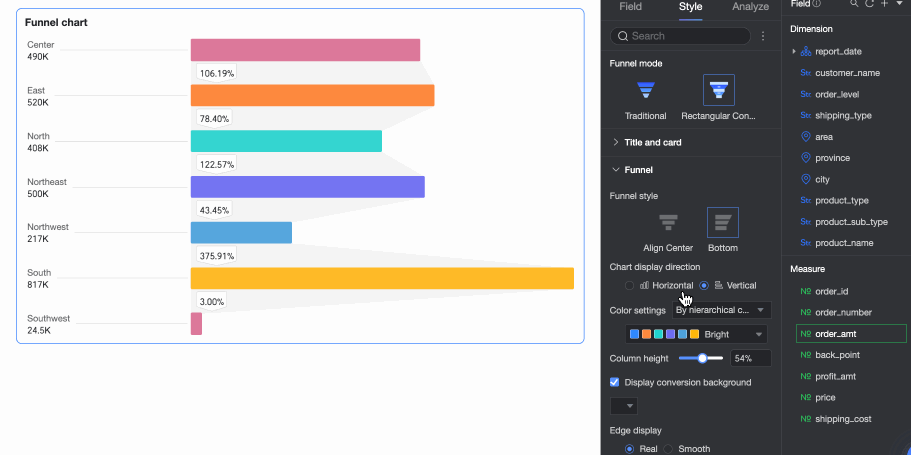

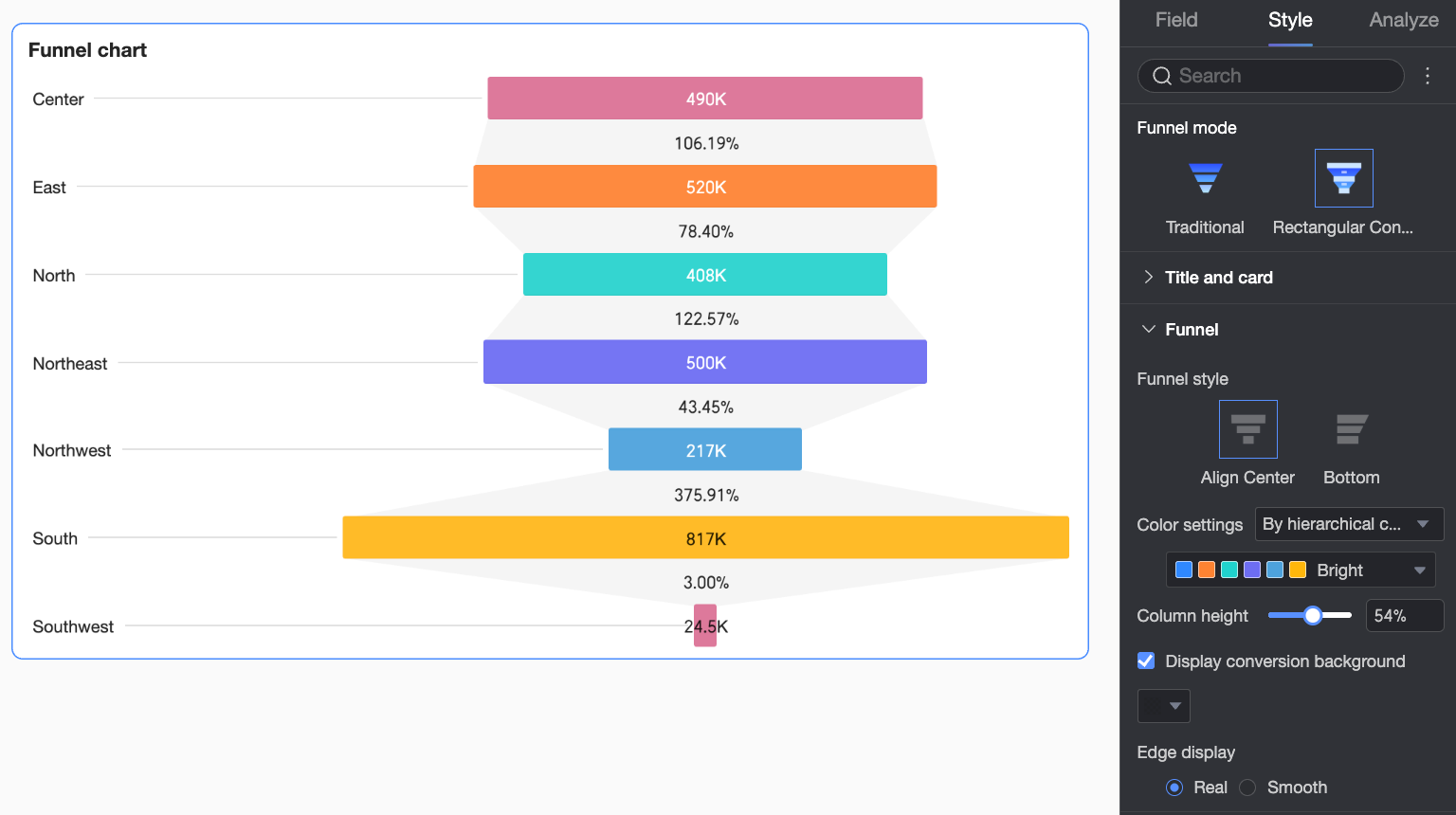

Jika Funnel mode diatur ke Rectangle conversion, Anda dapat mengatur Funnel style menjadi Align center atau Align bottom.
Nama Item Konfigurasi
Deskripsi
Arah grafik
Ketika Funnel style adalah Align bottom, atur arah grafik menjadi Horizontal atau Vertical.
Skema warna

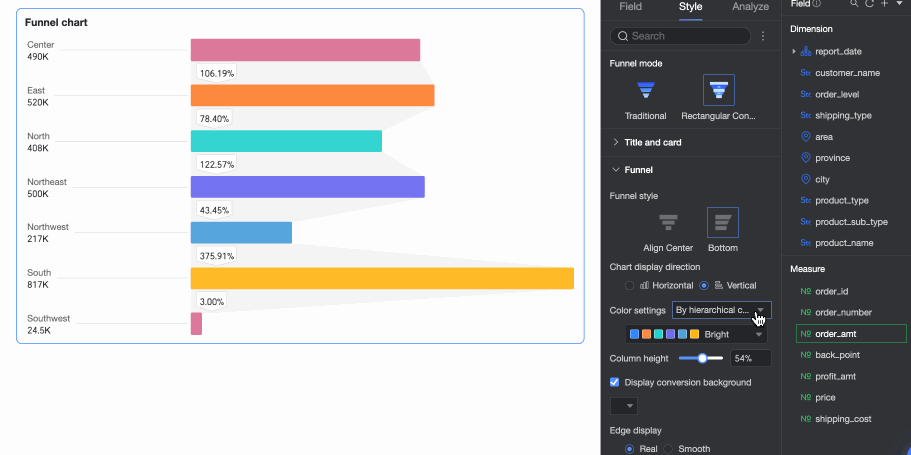

Atur Funnel color. Pilih dari By layer category, Gradient by layer, atau Monochrome. Anda juga dapat memilih warna kustom.
Cylinder Height
Atur lebar batang dalam grafik.
Show conversion background
Aktifkan atau nonaktifkan latar belakang konversi. Atur warna latar belakang kustom.
Tampilan tepi
Atur tepi corong menjadi Real atau Smooth.
Legenda
Pada bagian Legenda, aktifkan Show legend
dan atur Legend style.
Item konfigurasi grafik | Deskripsi |
Posisi | Atur posisi penempatan legenda dan cara menyelaraskannya.
|
Teks | Atur gaya teks legenda. Pilih warna font, ukuran, bobot, dan cetak miring. |
Mobile Legend | Pengaturan legenda untuk PC dan seluler bersifat independen. Klik tombol toggle PC/Mobile |
di bagian atas editor dasbor untuk beralih ke tampilan seluler. Lalu atur legenda yang dioptimalkan untuk seluler — termasuk posisi dan gaya teks.

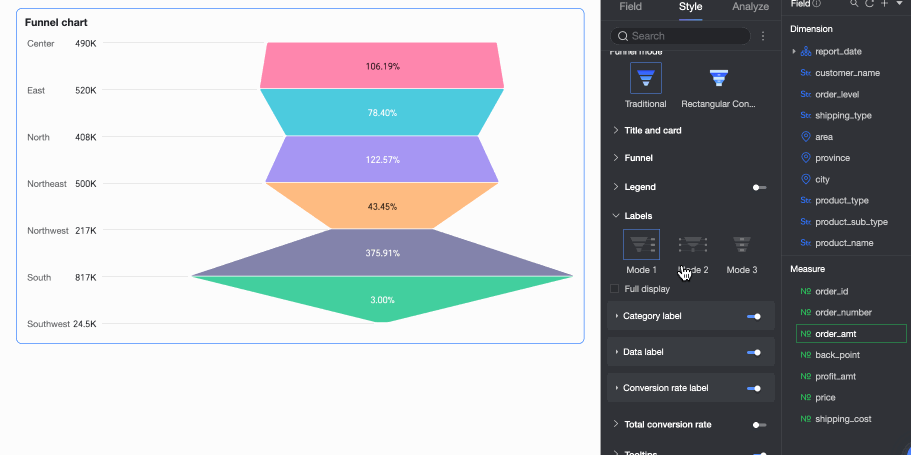

Label
Pada bagian Labels, Anda dapat mengonfigurasi label mana yang ditampilkan dan gayanya.
Item konfigurasi | Deskripsi | |
Mode | Atur mode tampilan label. Saat Funnel style adalah Basic atau Bottom rectangle, pilih Mode 1, Mode 2, atau Mode 3. Saat Funnel style adalah Perfect trapezoid, pilih Mode 1 atau Mode 2. | |
Show all | Pilih apakah akan menampilkan semua label. Jika grafik Anda memiliki banyak titik data, kosongkan opsi ini. Sistem kemudian hanya akan menampilkan label utama agar grafik tetap rapi. | |
Category label | Posisi | Atur posisi penempatan label kategori. |
Teks | Atur gaya teks label kategori. | |
Data label | Posisi | Atur posisi penempatan label data. |
Teks | Atur gaya teks label data. | |
Conversion rate label | Kalkulasi laju konversi | Atur cara menghitung laju konversi:
|
Gaya panah | Saat Funnel style adalah Perfect trapezoid, atur gaya panah untuk laju konversi. | |
Nama tampilan | Saat Funnel style adalah Perfect trapezoid, atur nama tampilan kustom untuk label. | |
Show background | Saat Funnel style adalah Perfect trapezoid, atur warna latar belakang kustom untuk label. | |
Tempat desimal | Atur jumlah tempat desimal untuk laju konversi. | |
Teks | Atur gaya teks label laju konversi. | |
Total Conversion Rate

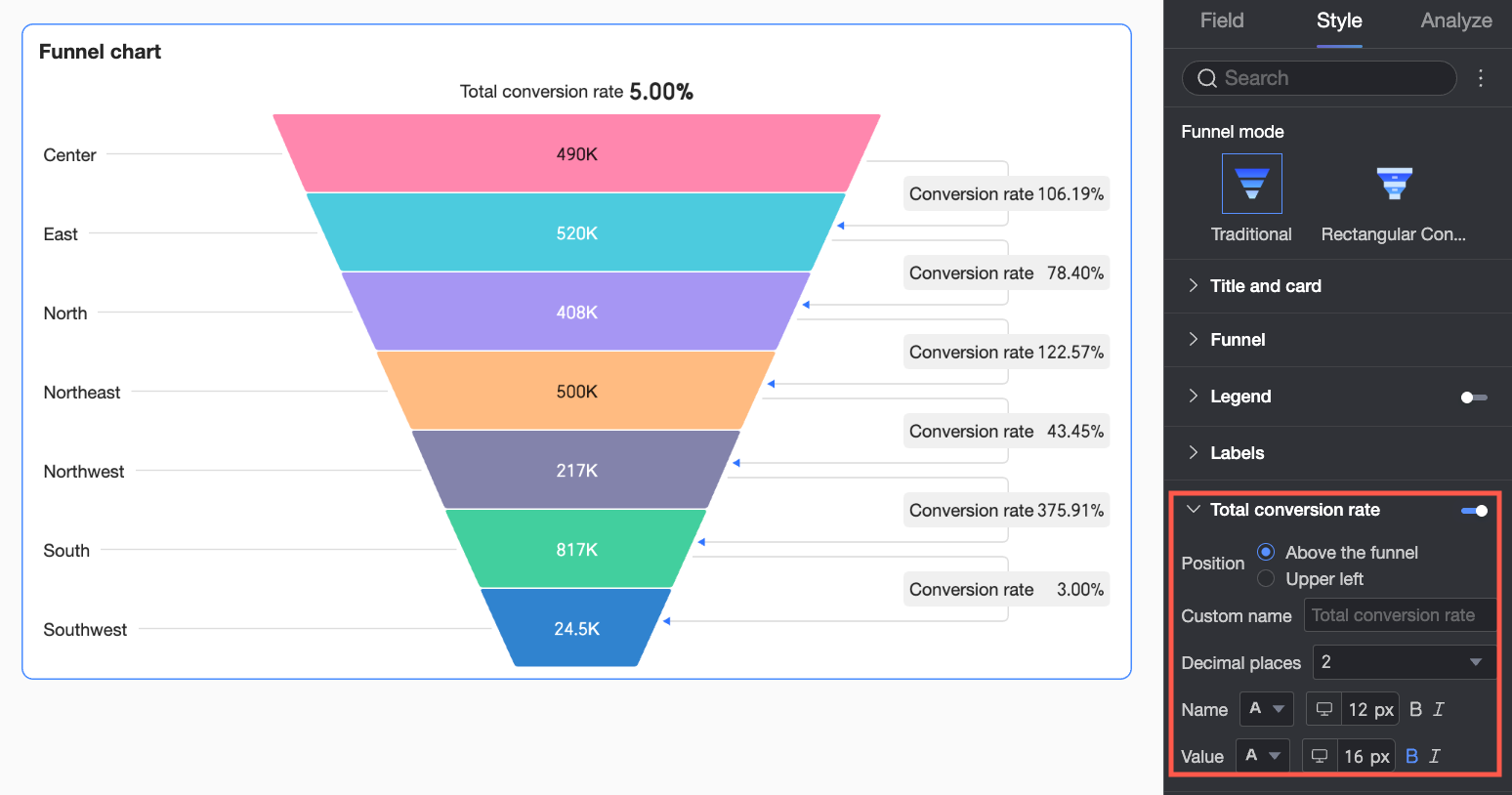

Pada bagian Total conversion rate, aktifkan Show total conversion rate dan atur Position, Name, dan Text style.
item konfigurasi | Deskripsi |
Posisi | Atur posisi penempatan total laju konversi: Above atau Upper left dari corong. |
Custom name | Atur nama kustom untuk total laju konversi sesuai kebutuhan bisnis Anda. |
Tempat desimal | Atur jumlah tempat desimal untuk total laju konversi. |
Name | Atur gaya teks nama. |
Value | Atur gaya teks nilai. |
Tooltip
Pada bagian Tooltip, klik ikon
untuk mengaktifkan tooltip dan mengonfigurasi gayanya.
Pengaturan | Deskripsi |
Content | Saat Funnel mode adalah Rectangle conversion, pilih apakah akan menampilkan Percent of layer above dan Percent of first layer dalam tooltip. |
Warna latar belakang | Atur warna latar belakang tooltip. |
Teks | Atur gaya teks tooltip. Pilih warna font, ukuran, bobot, dan cetak miring. |
Tooltip seluler | Pengaturan tooltip untuk PC dan seluler bersifat independen. Klik tombol toggle PC/Mobile |
Series Settings

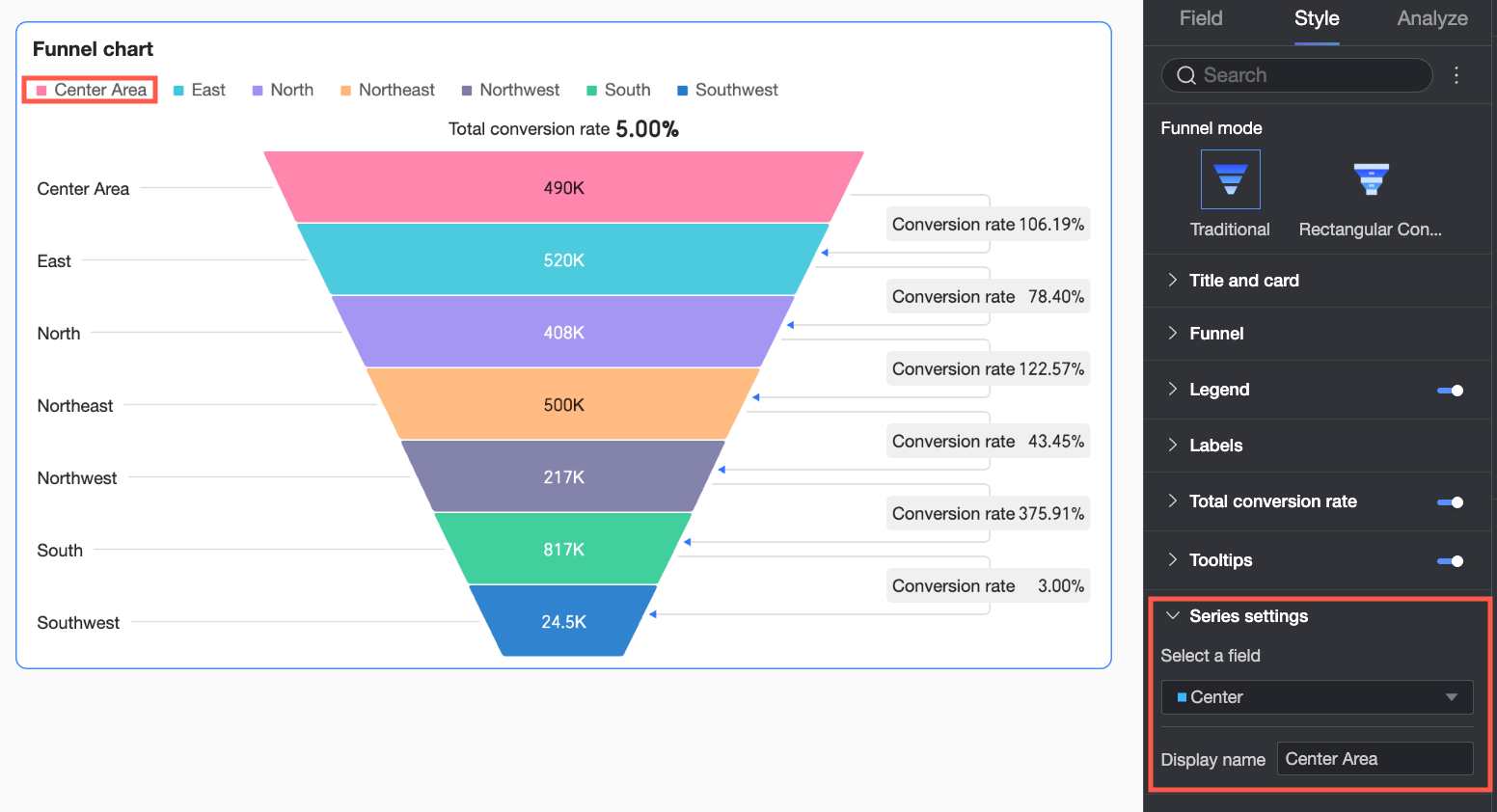

Jika Anda mengaktifkan Legend, Anda dapat menggunakan Series settings untuk mengonfigurasi nama tampilan setiap seri.
Konfigurasi Analisis Grafik
Pengaturan | Nama | Deskripsi |
Interaksi data | Filter interaction | Gunakan filter interaction untuk menautkan grafik yang berisi data terkait. Ini memungkinkan Anda menganalisis data lintas beberapa grafik sekaligus. Untuk informasi selengkapnya, lihat Filter interaction. |
Jump | Gunakan hyperlink untuk menautkan dasbor yang berisi data terkait. Ini memungkinkan Anda menganalisis data lintas beberapa dasbor. Pilih dari In-product navigation, Component in page, atau External link. Untuk informasi selengkapnya, lihat Redirection. |
