Ketika terdapat efek corong antara item perbandingan dan Anda membandingkan beberapa kategori, sistem akan menampilkan data dalam bentuk grafik corong perbandingan. Misalnya, Anda dapat membandingkan proporsi populasi migran, laju pekerjaan, dan volume penjualan perumahan komersial antara Beijing dan Shanghai. Grafik ini menampilkan data perbandingan kedua kota tersebut berdasarkan berbagai metrik sekaligus hubungan tingkat corong antara item perbandingan (Beijing dan Shanghai). Topik ini menjelaskan cara menambahkan data ke grafik corong perbandingan dan mengonfigurasi gayanya.
Prasyarat
Dasbor telah dibuat. Untuk informasi selengkapnya, lihat Create a dashboard.
Batasan
Grafik corong perbandingan terdiri dari Funnel Width (measure) dan Comparison Metric (dimension):
Metrik perbandingan didasarkan pada satu dimensi. Anda hanya dapat memilih satu dimensi, seperti Wilayah atau jenis produk.
Lebar corong ditentukan berdasarkan ukuran. Anda harus memilih minimal satu ukuran dan dapat memilih hingga sepuluh ukuran, seperti Jumlah Pesanan dan Jumlah Keuntungan.
Ikhtisar Grafik
Skenario
Grafik corong cocok untuk analisis satu arah terhadap alur bisnis standar yang bersifat proses tunggal, memiliki siklus panjang, dan terdiri dari beberapa tahap. Dengan membandingkan data bisnis di setiap tahap corong, Anda dapat secara intuitif mengidentifikasi dan memahami masalah pada tahap tertentu guna mendukung pengambilan keputusan.
Grafik corong menggunakan luas trapesium untuk merepresentasikan perbedaan volume bisnis antara suatu tahap dengan tahap sebelumnya.
Grafik corong memiliki urutan logis dari atas ke bawah yang menunjukkan progres menuju tujuan bisnis.
Grafik corong cocok untuk membandingkan konversi dalam proses bisnis yang bermakna. Grafik ini tidak cocok untuk membandingkan kategori yang tidak saling terkait.
Keunggulan
Kemampuan perhitungan: Secara otomatis menghitung laju konversi.
Efek visualisasi: Menyediakan gaya trapesium dan persegi panjang serta memungkinkan penyesuaian tampilan label.
Contoh output
Konfigurasi Bidang Grafik
Pada tab Field, pilih bidang dimensi dan measure yang diperlukan.
Pada daftar Dimensions, temukan Region lalu klik ganda atau seret ke area Comparison Metric/Dimension.
Pada daftar Measures, temukan Order Amount dan Profit Amount, lalu klik ganda atau seret ke area Funnel Width/Measure.
Klik Update. Sistem akan secara otomatis memperbarui grafik.
Konfigurasi Gaya Grafik
Bagian berikut menjelaskan cara mengonfigurasi gaya grafik butterfly chart. Untuk informasi lebih lanjut tentang cara mengonfigurasi gaya judul dan kartu grafik, lihat Configure the chart title.
Funnel
Anda dapat mengatur mode corong menjadi Traditional Funnel atau Rectangle Conversion.
Traditional Funnel: Laju konversi dihitung sebagai persentase data pada setiap lapisan relatif terhadap lapisan sebelumnya atau lapisan pertama. Perubahan kemiringan trapesium secara visual merepresentasikan konversi data. Mode ini cocok untuk skenario di mana Anda perlu menampilkan konversi secara jelas di setiap tahap proses bisnis dan mengamati keseluruhan corong.
Pada pola corong Conversion Analysis, laju konversi setiap lapisan dihitung sebagai persentase data dari lapisan sebelumnya. Pola ini menyoroti penurunan antar level dan nilai konversi spesifik, sehingga cocok untuk skenario di mana Anda membandingkan efisiensi konversi antara tahap-tahap yang berdekatan.
Item konfigurasi bervariasi tergantung pada mode yang dipilih.

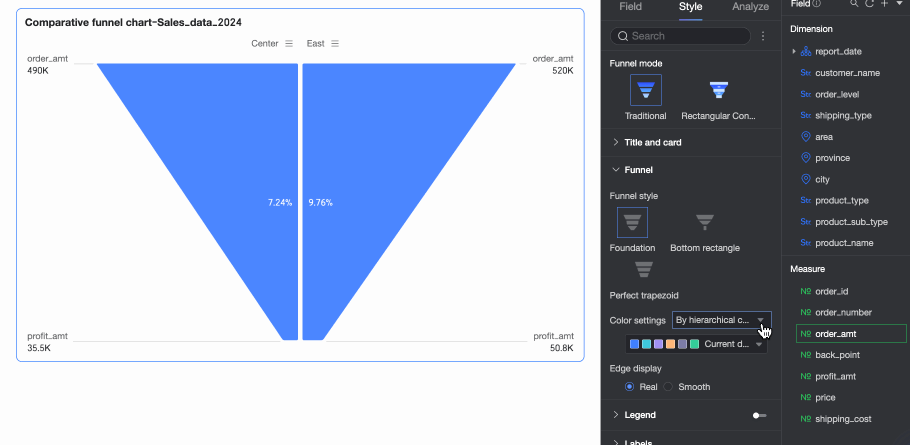

Jika Funnel Mode diatur ke Traditional Funnel, Funnel Style dapat diatur ke Basic, Bottom Rectangle, atau Perfect Trapezoid.
Item konfigurasi
Deskripsi
Basic
Color Settings
Atur Funnel Color. Anda dapat mengatur mode warna menjadi By Layer Category, By Layer Gradient, atau Monochrome. Anda juga dapat menyesuaikan warna blok warna.

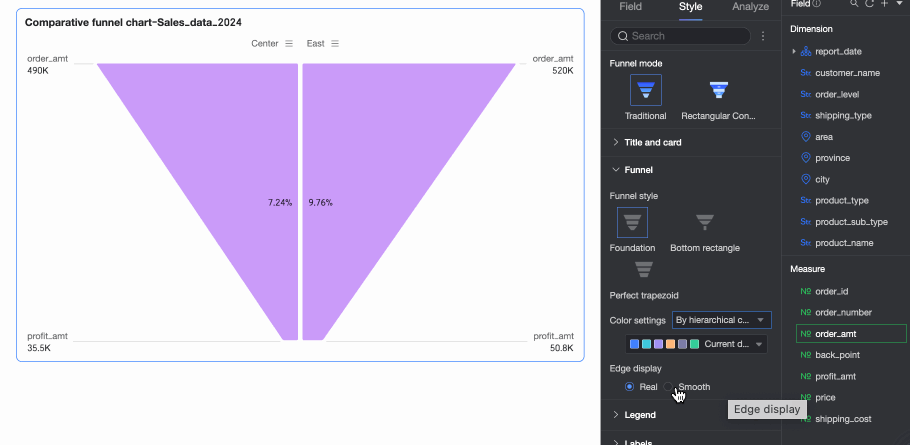

Edge Display
Atur tepi corong menjadi actual atau smooth.
Bottom Rectangle
Color Settings
Atur Funnel Color. Anda dapat mengatur mode warna menjadi By Layer Category, By Layer Gradient, atau Monochrome. Anda juga dapat menyesuaikan warna blok warna.
Edge Display
Atur tepi corong menjadi Actual atau Smooth.
Bottom Style
Atur gaya bagian bawah corong menjadi flat bottom atau pointed bottom.
Perfect Trapezoid
Color Settings
Atur Funnel Color. Anda dapat mengatur mode warna menjadi By Layer Category, By Layer Gradient, atau Monochrome. Anda juga dapat menyesuaikan warna blok warna.

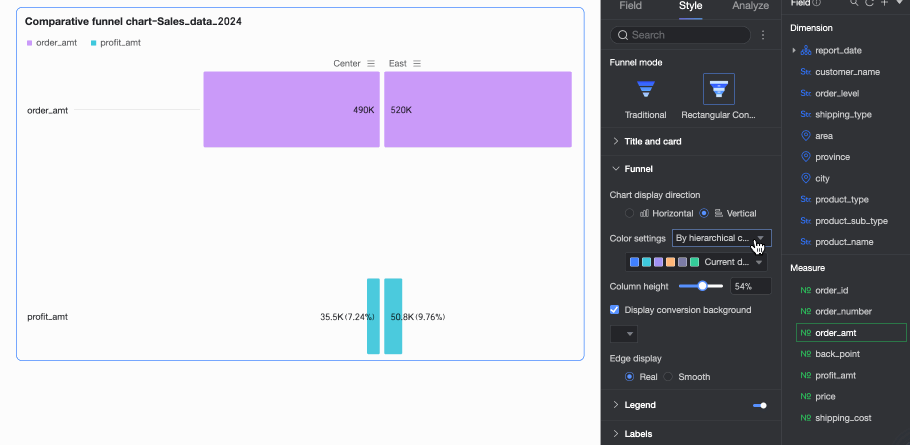

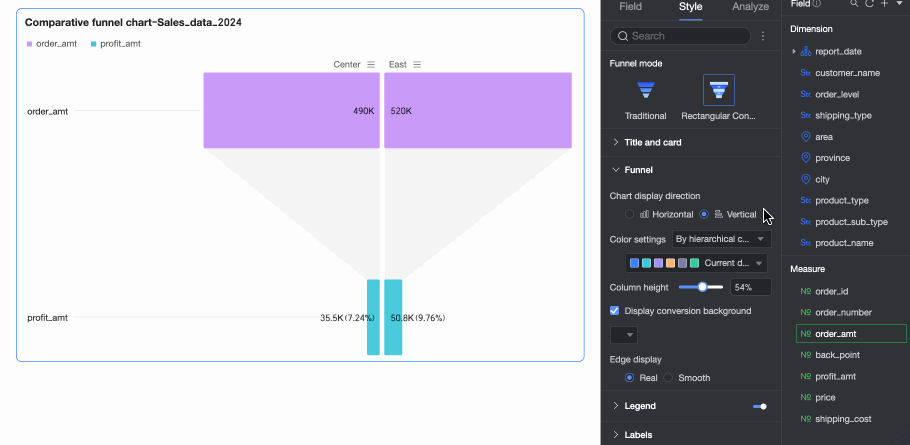

Jika Anda mengatur Funnel Mode ke Rectangle Conversion, item konfigurasi berikut tersedia.
Item konfigurasi
Deskripsi
Chart Display Direction
Jika Funnel Style diatur ke Bottom Aligned, Anda dapat mengatur arah tampilan grafik menjadi Horizontal atau Vertical.
Color Settings
Atur Funnel Color. Anda dapat mengatur mode warna menjadi By Layer Category, By Layer Gradient, atau Monochrome. Anda juga dapat menyesuaikan warna blok warna.
Cylinder Height
Menentukan lebar batang dalam grafik.
Show Conversion Background
Tentukan apakah latar belakang konversi ditampilkan. Anda dapat menyesuaikan warna latar belakang.
Edge Display
Atur tepi corong menjadi Actual atau Smooth.
Legend
Pada bagian Legend, aktifkan sakelar
untuk menampilkan legend, lalu atur Legend Position dan Text Style.
Item konfigurasi | Deskripsi |
Position | Atur posisi tampilan dan penyelarasan legend.
|
Text | Atur gaya teks legend. Anda dapat mengatur warna font, ukuran, bobot, dan apakah teks dicetak miring. |
Mobile Legend | Pengaturan legend untuk PC dan mobile bersifat independen. Anda dapat beralih ke tampilan pengeditan mobile dengan mengklik tombol sakelar PC/Mobile ( |
) di bagian atas halaman pengeditan dasbor untuk mengatur legend yang sesuai untuk perangkat mobile. Anda dapat menyesuaikan posisi dan gaya teks legend mobile.
Label
Pada bagian Labels, atur kategori label yang akan ditampilkan dalam grafik dan konfigurasikan gaya label yang sesuai.
Item konfigurasi | Deskripsi | |
Show All | Tentukan apakah semua label ditampilkan. Jika grafik berisi banyak data, jangan pilih opsi ini. Sistem kemudian akan menampilkan beberapa label data berdasarkan tata letak grafik agar tampilan tetap rapi. | |
Category Label | Position | Atur posisi tampilan label kategori. |
Text | Atur gaya teks label kategori. | |
Data Label | Position | Atur posisi tampilan label data. |
Text | Atur gaya teks label data. | |
Conversion Rate Label | Conversion Rate Calculation Method | Atur metode perhitungan laju konversi. Metode perhitungan berikut tersedia:
|
Arrow Style | Jika gaya tampilan grafik adalah Perfect Trapezoid, Anda dapat mengatur gaya panah laju konversi. | |
Display Name | Jika gaya tampilan grafik adalah Perfect Trapezoid, Anda dapat menyesuaikan nama tampilan label. | |
Show Background | Jika gaya tampilan grafik adalah Perfect Trapezoid, Anda dapat menyesuaikan warna latar belakang label. | |
Decimal Places | Atur jumlah tempat desimal. | |
Text | Atur gaya teks label laju konversi. | |
Total Conversion Rate
Pada bagian Total Conversion Rate, aktifkan sakelar untuk menampilkan total laju konversi, lalu atur Position, Name, dan Text Style-nya.
Item konfigurasi | Deskripsi |
Position | Atur posisi tampilan total laju konversi. Anda dapat memilih Above atau Top Left dari corong. |
Custom Name | Anda dapat menyesuaikan nama tampilan total laju konversi sesuai kebutuhan. |
Decimal Places | Atur jumlah tempat desimal untuk laju konversi. |
Name | Atur gaya teks nama. |
Value | Atur gaya teks nilai. |
Tooltip
Pada bagian Tooltip, klik ikon
untuk mengaktifkan tooltip, lalu atur gaya tooltip tersebut.
Item konfigurasi | Deskripsi |
Content | Jika mode corong adalah Rectangle Conversion, Anda dapat menentukan apakah Percentage of previous layer dan Percentage of first layer ditampilkan dalam tooltip. |
Background Color | Atur warna latar belakang tooltip. |
Text | Atur gaya teks dalam tooltip. Anda dapat mengatur warna font, ukuran, bobot, dan apakah teks dicetak miring. |
Mobile Tooltip | Sakelar tooltip untuk PC dan mobile bersifat independen. Anda dapat beralih ke tampilan pengeditan mobile dengan mengklik tombol sakelar PC/Mobile ( |
Konfigurasi analisis grafik
Nama | Deskripsi |
Filter Interaction | Jika data yang perlu Anda analisis tersebar di beberapa grafik berbeda, Anda dapat menghubungkan beberapa grafik melalui interaksi filter untuk analisis data. Untuk informasi selengkapnya, lihat Filter interactions. |
Drill Down | Jika data yang perlu Anda analisis tersebar di beberapa dasbor, Anda dapat menghubungkan beberapa dasbor melalui drill-down untuk analisis data. Drill-down mencakup dua metode: Parameter Drill Down dan External Link. Untuk informasi selengkapnya, lihat Drill down. |
Langkah selanjutnya
Untuk membagikan dasbor kepada pengguna lain, Anda dapat membagikannya kepada pengguna tertentu. Untuk informasi selengkapnya, lihat Share a dashboard.
Untuk membuat laporan kompleks dengan bilah navigasi guna analisis tematik, Anda dapat mengintegrasikan dasbor ke dalam Portal BI. Untuk informasi selengkapnya, lihat Create a PC BI portal.
