Grafik arc adalah visualisasi data yang menggunakan busur (arc) untuk merepresentasikan hubungan dan distribusi antar titik data, membantu pengguna memahami jaringan relasi kompleks secara lebih intuitif.
Prasyarat
Anda telah membuat dashboard. Untuk informasi selengkapnya, lihat Create a Dashboard.
Ikhtisar Grafik
Scenarios
Grafik arc cocok untuk menampilkan dan menganalisis jaringan relasi kompleks. Grafik ini mengungkap pola, tren perubahan, dan asosiasi guna mendukung analisis seperti data penjualan, pasar finansial, traffic jaringan, dan Keamanan Jaringan, serta memungkinkan pengguna mengamati tren perubahan antar data secara lebih intuitif.
Benefits
Grafik arc memvisualisasikan hubungan kompleks, menyoroti node kunci, serta mengidentifikasi pola dan tren perubahan secara intuitif dan efektif.

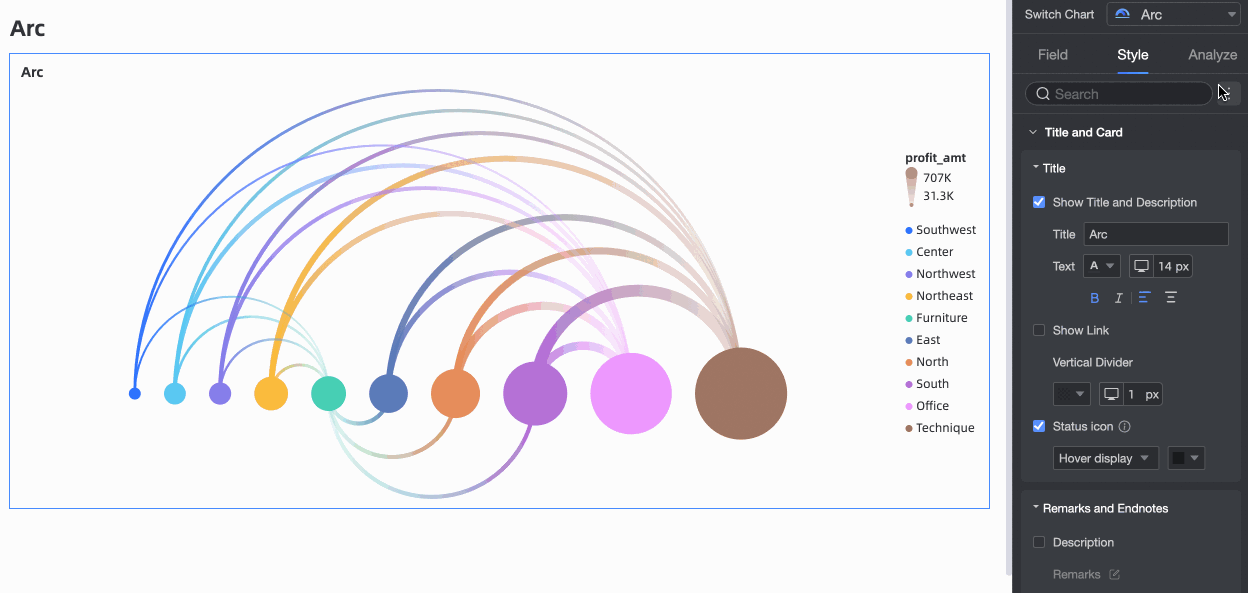

Sample image
Batasan
Grafik arc terdiri dari Source/Dimension, Target/Dimension, dan Connection Value/Measure.
Source/Dimension dan Target/Dimension ditentukan oleh dimensi sumber data. Pilih hanya satu dimensi, seperti region atau tipe produk.
Limit Value/Measure ditentukan oleh satu ukuran data, seperti Total Sales by Region.
Konfigurasi Bidang Grafik
Pada tab, pilih bidang dimensi dan ukuran yang diperlukan.
Pada kolom Source/Dimension, pilih data dengan cara double-clicking atau dragging.
Pada kolom Target/Dimension, pilih data dimensi Target.
Pada kolom Connection Value/Measure, pilih data ukuran yang tercermin dalam nilai koneksi.
Klik Update. Sistem akan secara otomatis memperbarui grafik.
Untuk melihat data untuk region tertentu, atur filter guna mengambil data yang diperlukan.
Auto-refresh
Setelah mengaktifkan opsi ini, sistem akan secara otomatis melakukan refresh data grafik. Misalnya, pilih opsi ini dan atur durasi menjadi 5, dengan satuan diatur ke minutes. Sistem kemudian akan merefresh data grafik setiap 5 menit.
Konfigurasi Gaya Grafik
Topik ini menjelaskan konfigurasi gaya grafik. Untuk konfigurasi gaya grafik umum, lihat Configure the Chart Title.
Pada search box di bagian atas area konfigurasi, masukkan kata kunci untuk dengan cepat menemukan dan mengonfigurasi item konfigurasi. Anda juga dapat mengklik ikon
di sebelah kanan untuk expand/collapse all categories.
Graphics
Sesuaikan konfigurasi pada area Graphics.
Data size mapping mendukung dua metode: multi-selecting nodes dan flow lines. Jika Anda tidak memilih opsi Flow Line, sesuaikan flow line width. Nilai default-nya adalah 6 px, peak value adalah 12 px, dan valley value adalah 2 px.
Pada Graphics, sesuaikan skema warna sesuai kebutuhan.
Legend
Pada Legend, klik ikon
untuk mengaktifkan legenda grafik dan mengatur gaya legenda tersebut.
Chart Configuration Item | Configuration Item Description |
Position | Atur posisi tampilan dan penyelarasan legenda.
|
Text | Atur gaya teks legenda. Anda dapat mengatur warna font, ukuran, bobot, dan apakah teks dicetak miring (italic). |
Mobile Legend | Pengaturan legenda untuk PC dan mobile bersifat independen. Gunakan tombol switch PC/Mobile ( |
) di bagian atas halaman pengeditan dashboard untuk masuk ke tampilan pengeditan mobile. Atur legenda terpisah untuk versi mobile. Sesuaikan posisi dan gaya teks legenda mobile.
Series Settings
Pada Series Settings, atur gaya seri.
Chart Configuration Item | Description |
Select Series | Pilih item dimensi atau ukuran sesuai kebutuhan. |
Alias | Atur alias untuk nama seri. Contoh:
|
Tooltip
Pada Tooltip, klik ikon untuk mengaktifkan tooltip dan mengatur gaya tooltip tersebut.
Chart Configuration Item | Configuration Item Description |
Background Color | Atur warna latar belakang kotak tooltip. |
Text | Atur gaya teks dalam kotak tooltip. Anda dapat mengatur warna font, ukuran, bobot, dan apakah teks dicetak miring (italic). |
Mobile Tooltip | Sakelar tooltip untuk PC dan mobile bersifat independen. Gunakan tombol switch PC/Mobile ( |
Langkah Selanjutnya
Jika orang lain perlu melihat dashboard, Anda dapat membagikannya kepada pengguna tertentu. Untuk informasi selengkapnya, lihat Share a Dashboard.
Jika Anda perlu membuat analisis kompleks berbasis topik dengan bilah navigasi, Anda dapat mengintegrasikan dashboard yang telah dibuat ke dalam Portal BI. Untuk informasi selengkapnya, lihat Create a PC BI portal.
