Cara menerapkan SchedulerX di lingkungan Kubernetes - Microservices Engine

SchedulerX mendukung tugas terjadwal, skrip multi-bahasa, dan API HTTP. SchedulerX juga mendukung penjadwalan job dan Pod Kubernetes native. Topik ini menjelaskan cara menerapkan SchedulerX di lingkungan Kubernetes.

Kasus penggunaan

Menggunakan SchedulerX untuk menjadwalkan job Kubernetes memberikan manfaat berikut.

Edit Pod skrip secara online

Job Kubernetes sering digunakan dalam skenario pemrosesan data dan O&M, dan biasanya diimplementasikan sebagai skrip. Pendekatan native mengharuskan Anda memaketkan skrip ke dalam image dan mengonfigurasi perintah skrip dalam file YAML. Untuk memodifikasi skrip, Anda harus membangun ulang dan menerapkan kembali image tersebut. Berikut contohnya:

Show code

apiVersion: batch/v1
kind: Job
metadata:
  name: hello
spec:
  template:
    spec:
      containers:
      - name: hello
        image: registry.cn-hangzhou.aliyuncs.com/test/hello:1.0.0
        command: ["sh",  "/root/hello.sh"]
      restartPolicy: Never
  backoffLimit: 4

SchedulerX menghilangkan kebutuhan untuk membangun image atau menulis file YAML, sehingga meningkatkan efisiensi pengembangan. Anda dapat mengedit skrip (Shell, Python, PHP, atau Node.js) langsung di konsol MSE SchedulerX, dan SchedulerX akan menjalankannya secara otomatis sebagai Pod. Perubahan pada skrip akan berlaku pada eksekusi terjadwal berikutnya. Selain itu, tugas K8s memungkinkan Anda memanfaatkan teknologi kontainer tanpa perlu memahami detail implementasinya.

Orkestrasi alur kerja visual

Argo umumnya digunakan untuk orkestrasi alur kerja di Kubernetes, seperti yang ditunjukkan pada contoh berikut.

Show code

# Alur kerja berikut mengeksekusi alur kerja berbentuk berlian
#
#   A
#  / \
# B   C
#  \ /
#   D
apiVersion: argoproj.io/v1alpha1
kind: Workflow
metadata:
  generateName: dag-diamond-
spec:
  entrypoint: diamond
  templates:
  - name: diamond
    dag:
      tasks:
      - name: A
        template: echo
        arguments:
          parameters: [{name: message, value: A}]
      - name: B
        depends: "A"
        template: echo
        arguments:
          parameters: [{name: message, value: B}]
      - name: C
        depends: "A"
        template: echo
        arguments:
          parameters: [{name: message, value: C}]
      - name: D
        depends: "B && C"
        template: echo
        arguments:
          parameters: [{name: message, value: D}]

  - name: echo
    inputs:
      parameters:
      - name: message
    container:
      image: alpine:3.7
      command: [echo, "{{inputs.parameters.message}}"]

SchedulerX memungkinkan Anda mengatur tugas K8s melalui antarmuka visual drag-and-drop, yang lebih nyaman dibandingkan solusi berbasis kode konvensional. Graf alur kerja visual juga membantu Anda dengan cepat mengidentifikasi bottleneck saat runtime dan meningkatkan efisiensi O&M.

Peringatan dan pemantauan

Saat menjadwalkan Pod atau job dengan SchedulerX, Anda dapat memanfaatkan fitur pemantauan dan peringatan bawaannya.

Saluran peringatan yang didukung: SMS, panggilan telepon, email, dan webhook (DingTalk, WeCom, dan Lark).
Kebijakan peringatan yang didukung: peringatan kegagalan dan peringatan timeout eksekusi.

Layanan log

SchedulerX secara otomatis mengumpulkan log untuk Pod dan job yang dijadwalkannya, sehingga tidak diperlukan layanan log terpisah. Jika Pod gagal dijalankan, Anda dapat melakukan troubleshooting langsung di konsol MSE SchedulerX.

Dasbor pemantauan

Dasbor pemantauan bawaan di SchedulerX menyediakan pemantauan waktu nyata untuk tugas Anda.

Penerapan hibrida tugas offline dan online

SchedulerX mendukung penerapan dan penjadwalan hibrida untuk tugas terjadwal offline dan online, baik untuk jenis tugas Java maupun K8s. Aplikasi bisnis biasanya mencakup beberapa tugas terjadwal. Jika suatu tugas terjadwal dijalankan secara sering, Anda dapat menjalankannya dalam proses yang sama dengan aplikasi bisnis. Namun, menjalankan tugas dalam proses yang sama akan mengonsumsi CPU dan memori aplikasi online serta mencegah isolasi dari beban kerja online. Oleh karena itu, ketika tugas terjadwal bersifat intensif sumber daya tetapi dijalankan tidak terlalu sering (misalnya, sekali per jam atau sekali per hari), Anda dapat menambahkan Pod terpisah untuk menjalankan tugas tersebut. Hal ini memastikan tugas berjalan dalam proses yang berbeda dari aplikasi online aslinya.

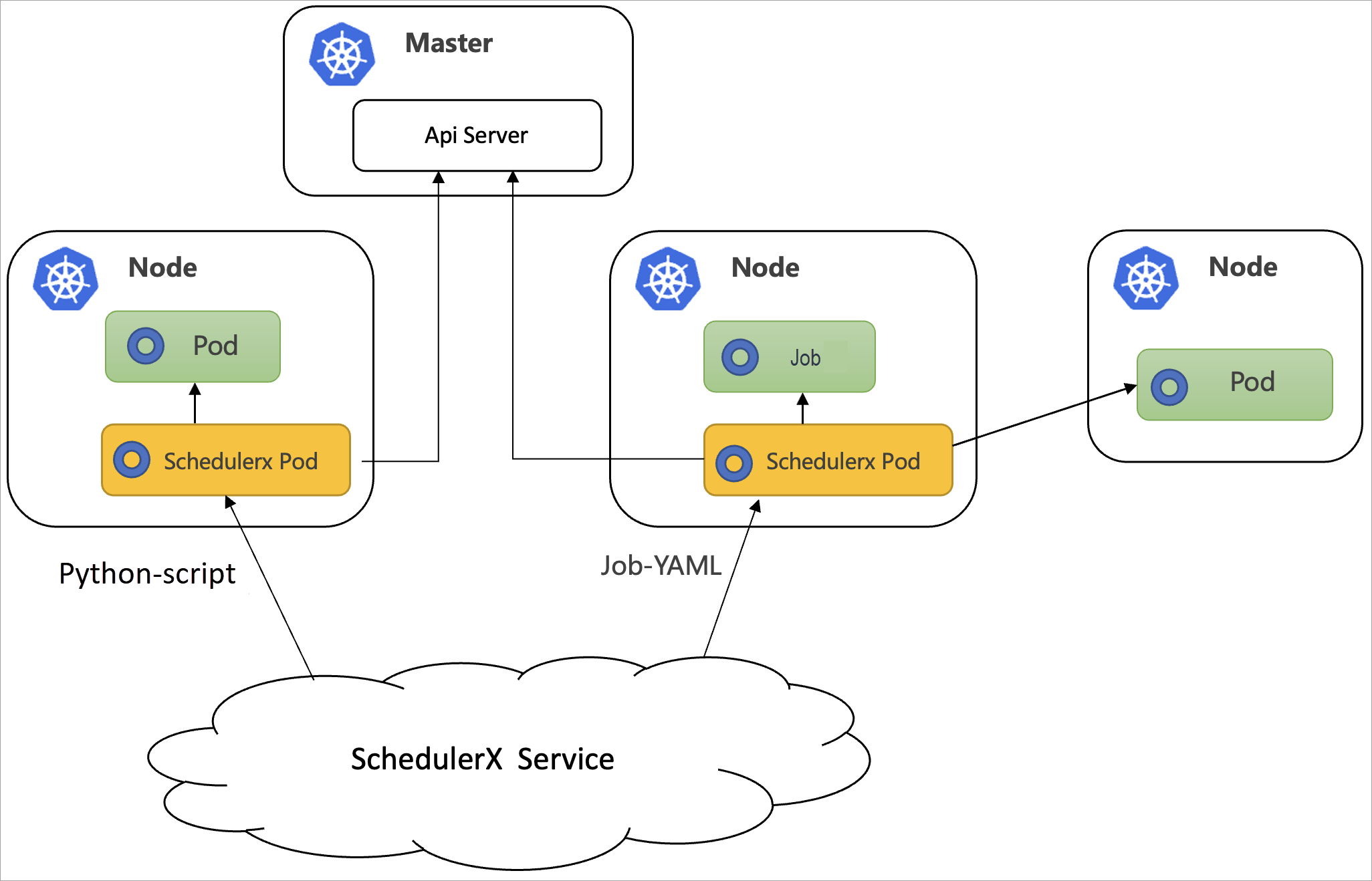

Metode 1: Terapkan menggunakan Deployment

Untuk aplikasi non-Java, Anda dapat menerapkan file schedulerx-agent.yaml menggunakan Deployment. Agen berjalan sebagai Pod mandiri. Alur kerja dan arsitekturnya ditunjukkan pada gambar berikut.

Prasyarat

Anda telah membuat kluster Kubernetes (kluster Container Service for Kubernetes (ACK) atau kluster Kubernetes yang dikelola sendiri). Untuk informasi selengkapnya, lihat Buat kluster Kubernetes.
Anda telah mengaktifkan Task Scheduling.
Anda telah membuat aplikasi Kubernetes di konsol MSE SchedulerX. Untuk informasi selengkapnya, lihat Buat aplikasi.

Pada kotak dialog Create Application, atur Application Type ke Kubernetes application dan atur Version ke Professional Edition.

Langkah 1: Konfigurasikan akun layanan

Tugas K8s SchedulerX memerlukan akun layanan untuk otentikasi dan otorisasi. Secara default, tugas dijalankan di bawah akun layanan schedulerx dalam namespace target.

Di kluster Kubernetes Anda, Anda perlu menerapkan konfigurasi schedulerx-serviceaccount.yaml untuk setiap namespace tempat Anda ingin menjadwalkan Pod atau job. Contoh YAML berikut berisi role dan binding yang diperlukan.

Show code

apiVersion: v1
kind: ServiceAccount
metadata:
  name: schedulerx
---
apiVersion: rbac.authorization.k8s.io/v1
kind: Role
metadata:
  name: schedulerx-role
rules:
  - apiGroups: [""]
    resources: ["pods"]
    verbs: ["create","delete","get","list","patch","update","watch"]
  - apiGroups: [""]
    resources: ["pods/log"]
    verbs: ["get","list","watch"]
  - apiGroups: [""]
    resources: ["configmaps"]
    verbs: ["create","delete","get","list","patch","update"]
  - apiGroups: [""]
    resources: ["events"]
    verbs: ["watch"]
  - apiGroups: ["batch"]
    resources: ["jobs","cronjobs"]
    verbs: ["create","delete","get","list","patch","update","watch"]
---
kind: RoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: schedulerx-binding
subjects:
  - kind: ServiceAccount
    name: schedulerx
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: Role
  name: schedulerx-role

Jika Anda perlu menjadwalkan tugas lintas namespace, gunakan ClusterRole dan ClusterRoleBinding.

Show code

apiVersion: v1
kind: ServiceAccount
metadata:
  name: schedulerx
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: schedulerx-cluster-role
rules:
  - apiGroups: [""]
    resources: ["pods"]
    verbs: ["create","delete","get","list","patch","update","watch"]
  - apiGroups: [""]
    resources: ["pods/log"]
    verbs: ["get","list","watch"]
  - apiGroups: [""]
    resources: ["configmaps"]
    verbs: ["create","delete","get","list","patch","update"]
  - apiGroups: [""]
    resources: ["events"]
    verbs: ["watch"]
  - apiGroups: ["batch"]
    resources: ["jobs","cronjobs"]
    verbs: ["create","delete","get","list","patch","update","watch"]
---
kind: ClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: schedulerx-cluster-binding
subjects:
  - kind: ServiceAccount
    name: schedulerx
    namespace: <NAMESPACE1>
  - kind: ServiceAccount
    name: schedulerx
    namespace: <NAMESPACE2>
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: schedulerx-cluster-role

Langkah 2: Instal schedulerx-agent.yaml

Berikut adalah konfigurasi file schedulerx-agent.yaml.

Show schedulerx-agent.yaml configuration

apiVersion: apps/v1
kind: Deployment
metadata:
  name: schedulerx-agent
  labels:
    app: schedulerx-agent
spec:
  replicas: 1
  selector:
    matchLabels:
      app: schedulerx-agent
  template:
    metadata:
      labels:
        app: schedulerx-agent
    spec:
      serviceAccountName: schedulerx
      containers:
      - name: schedulerx-agent
        image: schedulerx-registry.cn-hangzhou.cr.aliyuncs.com/schedulerx2/agent:latest-amd64
        imagePullPolicy: Always
        resources:
          requests:
            cpu: 500m
        env:
          - name: "SCHEDULERX_ENDPOINT"
            value: "${SCHEDULERX_ENDPOINT}"
          - name: "SCHEDULERX_NAMESPACE"
            value: "${SCHEDULERX_NAMESPACE}"
          - name: "SCHEDULERX_GROUPID"
            value: "${SCHEDULERX_GROUPID}"
          - name: "SCHEDULERX_APPKEY"
            value: "${SCHEDULERX_APPKEY}"
          - name: "SCHEDULERX_STARTER_MODE"
            value: "pod"
        livenessProbe:
          exec:
            command: ["/bin/bash","/root/health.sh"]
          timeoutSeconds: 30
          initialDelaySeconds: 30

Variabel image agen SchedulerX

Arsitektur	Wilayah	Deskripsi
X86_64	Tiongkok daratan	schedulerx-registry.cn-hangzhou.cr.aliyuncs.com/schedulerx2/agent:latest-amd64
X86_64	Di luar Tiongkok daratan	schedulerx-registry.ap-southeast-1.cr.aliyuncs.com/schedulerx2/agent:latest-amd64
ARM64	Tiongkok daratan	schedulerx-registry.cn-hangzhou.cr.aliyuncs.com/schedulerx2/agent:latest-arm64
ARM64	Di luar Tiongkok daratan	schedulerx-registry.ap-southeast-1.cr.aliyuncs.com/schedulerx2/agent:latest-arm64

Variabel env agen SchedulerX

Parameter	Deskripsi
${SCHEDULERX_ENDPOINT}	Wilayah dan endpoint yang sesuai tempat aplikasi Anda diterapkan. Contoh: addr-sh-internal.edas.aliyun.com. Untuk informasi selengkapnya, lihat Daftar endpoint.
${SCHEDULERX_NAMESPACE}	ID namespace. Anda dapat memperolehnya di halaman Namespaces di konsol MSE SchedulerX.
${SCHEDULERX_GROUPID}	GroupId (ID aplikasi). Anda dapat memperolehnya di halaman Application Management di konsol MSE SchedulerX.
${SCHEDULERX_APPKEY}	AppKey (kunci aplikasi). Anda dapat memperolehnya di halaman Application Management di konsol MSE SchedulerX.

Setelah deployment selesai, Anda dapat melihat instans di halaman Application Management di konsol MSE SchedulerX. Keberadaan instans tersebut menunjukkan bahwa agen telah terhubung dengan sukses.

Metode 2: Terapkan SchedulerX menggunakan Helm chart

Prasyarat

Anda telah membuat kluster Kubernetes (kluster Container Service for Kubernetes (ACK) atau kluster Kubernetes yang dikelola sendiri). Untuk informasi selengkapnya, lihat Buat kluster Kubernetes.
Anda telah mengaktifkan Task Scheduling.
Anda telah membuat aplikasi bertipe Kubernetes application di konsol MSE SchedulerX. Untuk informasi selengkapnya, lihat Buat aplikasi.
Anda telah menginstal Helm.

Langkah 1: Unduh Helm chart SchedulerX

Jalankan perintah berikut untuk mengunduh Helm chart SchedulerX:

wget https://schedulerx2.oss-cn-hangzhou.aliyuncs.com/helm/schedulerxchart-2.0.0.tgz

Langkah 2: Instal Helm chart SchedulerX

Dapatkan parameter akses aplikasi dari Task Scheduling.
1. Login ke konsol MSE SchedulerX.
2. (Langkah lama ini dapat diabaikan.)
3. Pada bilah navigasi atas, pilih wilayah.
4. (Langkah ini telah digabungkan ke langkah berikutnya.)
5. Pada halaman Application Management, klik Access configuration di kolom Actions. Di pojok kiri atas halaman Access configuration, pilih k8s.

Jalankan perintah instalasi berikut.

Catatan

Ganti parameter akses dalam perintah instalasi dengan parameter aplikasi target Anda.
Alamat image dalam konfigurasi akses adalah image publik X86_64 secara default. Pilih alamat image yang sesuai dengan wilayah dan arsitektur node kluster Anda.

helm install  schedulerxchart schedulerxchart-2.0.0.tgz \
--set SCHEDULERX_ENDPOINT=<your_endpoint>\
,SCHEDULERX_NAMESPACE=<your_namespace_id>\
,SCHEDULERX_GROUPID=<your_group_id>\
,SCHEDULERX_APPKEY=****\
,SCHEDULERX_AGENT_IMAGE=schedulerx-registry.cn-hangzhou.cr.aliyuncs.com/schedulerx2/agent:latest-amd64

Output berikut ditampilkan setelah instalasi:

NAME: schedulerxchart
LAST DEPLOYED: xxx
NAMESPACE: default
STATUS: deployed
REVISION: 1
TEST SUITE: None

Variabel image agen SchedulerX

Arsitektur	Wilayah	Deskripsi
X86_64	Tiongkok daratan	schedulerx-registry.cn-hangzhou.cr.aliyuncs.com/schedulerx2/agent:latest-amd64
X86_64	Di luar Tiongkok daratan	schedulerx-registry.ap-southeast-1.cr.aliyuncs.com/schedulerx2/agent:latest-amd64
ARM64	Tiongkok daratan	schedulerx-registry.cn-hangzhou.cr.aliyuncs.com/schedulerx2/agent:latest-arm64
ARM64	Di luar Tiongkok daratan	schedulerx-registry.ap-southeast-1.cr.aliyuncs.com/schedulerx2/agent:latest-arm64

Variabel env agen SchedulerX

Parameter	Deskripsi
${SCHEDULERX_ENDPOINT}	Wilayah dan endpoint yang sesuai tempat aplikasi Anda diterapkan. Contoh: addr-sh-internal.edas.aliyun.com. Untuk informasi selengkapnya, lihat Daftar endpoint.
${SCHEDULERX_NAMESPACE}	ID namespace. Anda dapat memperolehnya di halaman Namespaces di konsol MSE SchedulerX.
${SCHEDULERX_GROUPID}	GroupId (ID aplikasi). Anda dapat memperolehnya di halaman Application Management di konsol MSE SchedulerX.
${SCHEDULERX_APPKEY}	AppKey (kunci aplikasi). Anda dapat memperolehnya di halaman Application Management di konsol MSE SchedulerX.
SCHEDULERX_AGENT_IMAGE	Alamat image.

Setelah instalasi selesai, Anda dapat melihat instans di konsol MSE SchedulerX.

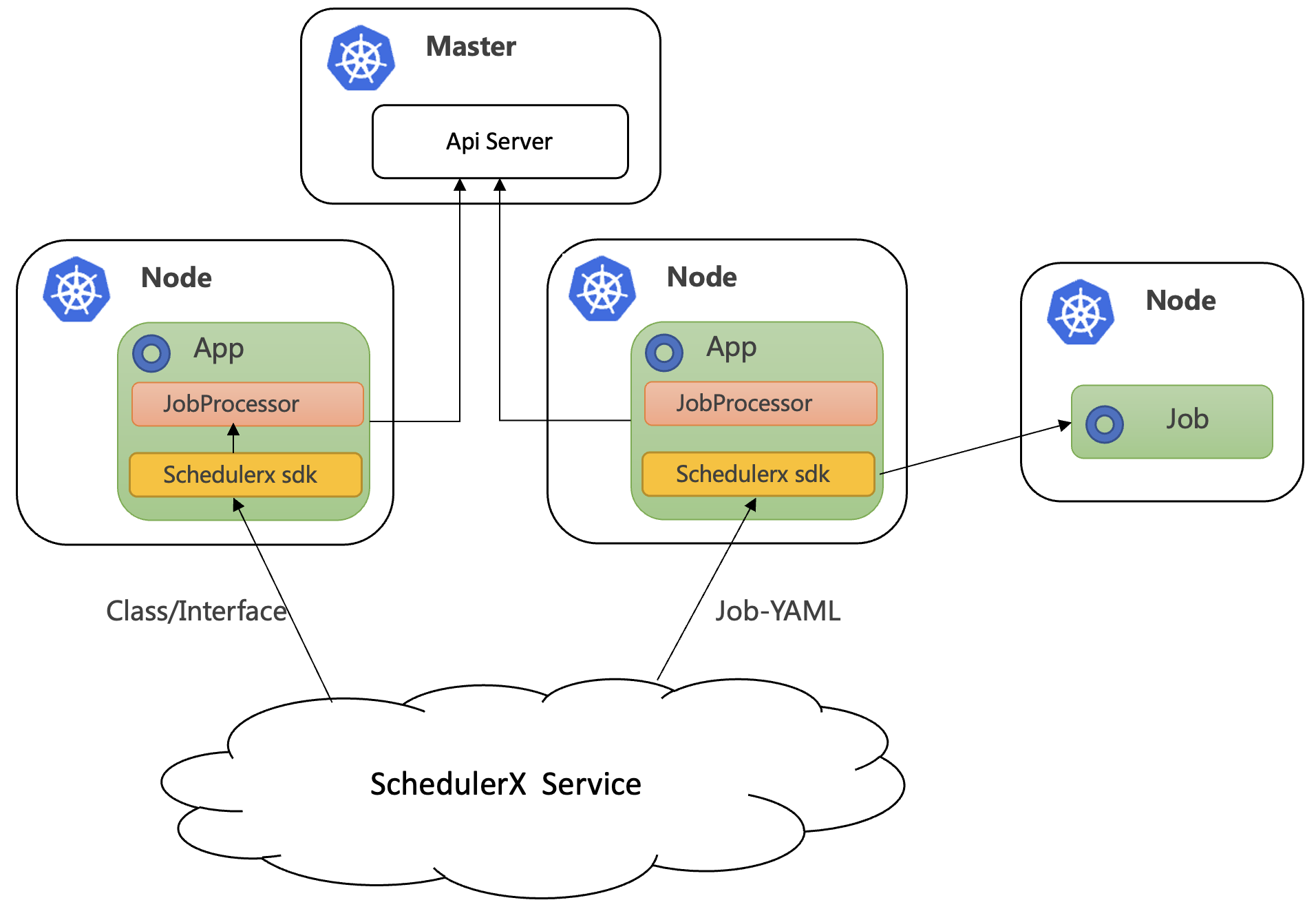

Metode 3: Terapkan SchedulerX menggunakan Java SDK

Jika aplikasi Anda adalah aplikasi Java dan Anda perlu menjadwalkan program Java selain tugas K8s, gunakan Java SDK untuk deployment. SchedulerX berjalan dalam proses yang sama dengan aplikasi online Anda. Alur kerja dan arsitekturnya ditunjukkan pada gambar berikut.

Prasyarat

Buat kluster Kubernetes (kluster Container Service for Kubernetes (ACK) atau kluster Kubernetes yang dikelola sendiri). Untuk informasi selengkapnya, lihat Buat kluster Kubernetes.
Anda telah mengaktifkan Task Scheduling.
Di konsol MSE SchedulerX, buat aplikasi bertipe Kubernetes application. Untuk informasi selengkapnya, lihat Buat aplikasi.

Koneksi ke SchedulerX

Untuk informasi tentang integrasi SDK, lihat Hubungkan aplikasi Spring Boot ke SchedulerX.

Untuk menggunakan tugas K8s, Anda juga harus menambahkan dependensi schedulerx-plugin-kubernetes, seperti yang ditunjukkan pada contoh berikut.

Catatan

Gunakan versi client terbaru untuk schedulerx2.version. Untuk informasi selengkapnya, lihat Catatan rilis.

<dependency>
  <groupId>com.aliyun.schedulerx</groupId>
  <artifactId>schedulerx2-spring-boot-starter</artifactId>
  <version>${schedulerx2.version}</version>
</dependency>
<dependency>
  <groupId>com.aliyun.schedulerx</groupId>
  <artifactId>schedulerx2-plugin-kubernetes</artifactId>
  <version>${schedulerx2-plugin-kubernetes.version}</version>
</dependency>

Langkah berikutnya: Buat tugas K8s

Untuk menjalankan skrip berikut, buat tugas K8s di halaman Task Management. Untuk informasi selengkapnya, lihat Manajemen tugas.

Skrip Shell

Jika Anda ingin menjalankan skrip Shell di dalam Pod, buat tugas K8s di halaman Task Management. Atur Resource Type ke Shell-Script dan gunakan image busybox default atau tentukan custom image. Di editor skrip, Anda dapat langsung menulis perintah Shell, seperti echo "Hello, World!".

Klik run once. Sebuah Pod bernama schedulerx-shell-{JobId} akan dimulai di kluster Kubernetes.

# kubectl get pod | grep schedulerx
schedulerx-agent-xxx    1/1     Running     0          19h
schedulerx-shell-xxx    0/1     Completed   0          9s

# kubectl logs schedulerx-shell-xxx
Hello, World!
hello schedulerx!
