Global Traffic Manager (GTM) memungkinkan akses cepat ke node terdekat serta mendukung load balancing dengan konkurensi tinggi dan pemeriksaan kesehatan. Anda dapat menggunakan GTM untuk melakukan failover atau mengalihkan lalu lintas berdasarkan hasil pemeriksaan kesehatan. Fitur ini memudahkan implementasi pemulihan bencana zona aktif dan geo-pemulihan bencana. GTM juga memungkinkan pengelolaan alamat IP dari Alibaba Cloud dan pihak ketiga, sehingga mempermudah penerapan pemulihan bencana untuk aplikasi di lingkungan cloud hibrid.
GTM menyediakan layanan pada level DNS yang mengarahkan alamat layanan tertentu ke klien. Klien kemudian dapat langsung terhubung ke alamat layanan tersebut. GTM tidak menyediakan layanan proxy, gateway, atau akses aplikasi. Oleh karena itu, statistik lalu lintas jaringan antara klien dan layanan aplikasi tidak ditampilkan di konsol GTM.
Setelah membuat instance GTM, sistem akan memberikan nama domain akses CNAME kepada instance tersebut. Untuk menerapkan pemulihan bencana dan akses pintar untuk layanan aplikasi, Anda perlu menghubungkan nama domain layanan yang diakses pengunjung dengan nama domain akses CNAME.
Prinsip
Topik ini menggunakan situs web www.example.com sebagai contoh.
1. Setelah membuat instance GTM, sistem akan memberikan nama domain akses CNAME gtm12345678.gtm-000.com kepada instance tersebut.
2. Tambahkan alamat IP 1.1.XX.XX, 2.2.XX.XX, dan 3.3.XX.XX ke instance dan aktifkan fitur pemeriksaan kesehatan.
3. Hubungkan nama domain layanan www.example.com dengan nama domain akses CNAME gtm12345678.gtm-000.com menggunakan rekaman CNAME.
Diagram
Prosedur
Klien meminta nama domain layanan www.example.com melalui sistem DNS rekursif lokal.
Jika sistem DNS rekursif lokal tidak memiliki cache alamat IP dari www.example.com, sistem mengirim permintaan DNS ke server DNS root. Server DNS root mengembalikan alamat IP server DNS .com ke sistem DNS rekursif lokal sesuai dengan akhiran nama domain yang diminta.
Setelah menerima alamat IP server DNS .com, sistem DNS rekursif lokal mengirim permintaan DNS untuk menanyakan alamat IP www.example.com ke server DNS .com. Server DNS .com kemudian mengembalikan alamat server DNS yang menampung nama domain example.com ke sistem DNS rekursif lokal. Jika Alibaba Cloud DNS diaktifkan untuk nama domain tersebut, server DNS adalah server DNS Alibaba Cloud.
Setelah sistem DNS rekursif lokal menerima alamat server DNS Alibaba Cloud dari server DNS .com, sistem DNS rekursif lokal mengirim permintaan DNS ke server DNS Alibaba Cloud untuk menanyakan nama domain www.example.com. Server DNS Alibaba Cloud menemukan bahwa nama domain www.example.com terhubung dengan nama domain gtm12345678.gtm-000.com melalui rekaman CNAME. Lalu, server DNS Alibaba Cloud mengembalikan alamat IP nama domain gtm12345678.gtm-000.com ke sistem DNS rekursif lokal.
Setelah menerima alamat IP nama domain gtm12345678.gtm-000.com, server DNS rekursif lokal mengirim permintaan DNS ke server DNS GTM untuk menanyakan nama domain gtm12345678.gtm-000.com. Setelah menerima permintaan, server DNS GTM mengembalikan alamat IP layanan aplikasi yang diperlukan ke sistem DNS rekursif lokal berdasarkan mekanisme dan kebijakan yang telah ditentukan sebelumnya.
Sistem DNS rekursif lokal menggunakan alamat IP yang diperoleh dari permintaan terakhir sebagai alamat IP nama domain www.example.com. Sistem DNS rekursif lokal kemudian mengirim alamat IP tersebut ke klien dan menyimpannya di server lokal. Pada permintaan berikutnya, klien dapat langsung memperoleh alamat IP.
Setelah menerima alamat IP dari sistem DNS rekursif lokal, klien terhubung ke alamat IP tersebut dan mulai berkomunikasi dengan layanan aplikasi.
Arsitektur sistem

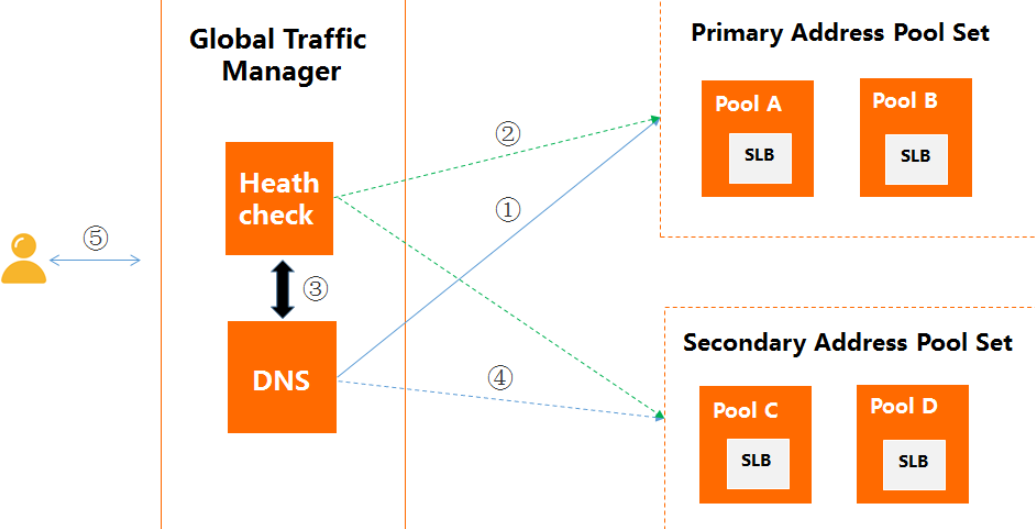

Diagram
Deskripsi
Berikut ini menjelaskan modul-modul dalam arsitektur sistem di atas serta interaksi antara modul-modul tersebut.
Modul DNS sistem GTM. Modul ini merutekan permintaan pengguna ke set kolam alamat utama dan sekunder dari layanan aplikasi. Berdasarkan aturan yang telah ditentukan, permintaan dari wilayah di daratan Tiongkok dirutekan ke set kolam alamat utama, sedangkan permintaan dari wilayah di luar daratan Tiongkok dirutekan ke set kolam alamat sekunder. Kedua set kolam alamat tersebut saling mencadangkan satu sama lain.
Modul pemeriksaan kesehatan sistem GTM. Modul ini memulai pemeriksaan kesehatan melalui ping, TCP, HTTP, atau HTTPS. Pemeriksaan ini berlaku untuk alamat layanan aplikasi di kolam alamat dari berbagai wilayah.
Dalam set kolam alamat utama, jika alamat layanan aplikasi gagal, modul pemeriksaan kesehatan secara akurat mengidentifikasi kegagalan tersebut dan berinteraksi dengan modul DNS. Modul DNS kemudian menghapus alamat abnormal dari daftar alamat layanan aplikasi dan mengirimkan daftar terbaru ke pengunjung. Jika alamat abnormal pulih, modul DNS menambahkan kembali alamat tersebut ke daftar dan mengirimkannya ke pengunjung.
Jika set kolam alamat utama gagal, GTM mengalihkan lalu lintas dari wilayah di daratan Tiongkok ke set kolam alamat sekunder berdasarkan kebijakan switchover yang telah ditentukan. Jika set kolam alamat sekunder gagal, GTM mengalihkan lalu lintas dari wilayah di luar daratan Tiongkok ke set kolam alamat utama.
Berdasarkan fitur-fitur tersebut, GTM memastikan pengunjung memperoleh layanan aplikasi optimal serta menjamin kontinuitas bisnis.
