Memantau Sumber Daya CEN - Cloud Enterprise Network

Cloud Enterprise Network (CEN) secara default memantau berbagai metrik pada sumber daya yang berbeda. Anda dapat menggunakan data pemantauan ini untuk mengetahui tingkat lalu lintas dan penggunaan bandwidth dari sumber daya Anda. Alibaba Cloud Monitor secara otomatis mengumpulkan data pemantauan sumber daya CEN. Anda juga dapat menggunakan Cloud Monitor untuk membuat aturan peringatan berbasis ambang batas terkait metrik-metrik tersebut. Jika nilai metrik melebihi ambang batas yang telah ditentukan, sistem akan mengirimkan pemberitahuan peringatan kepada Anda. Hal ini membantu Anda menangani masalah dengan cepat dan memastikan layanan berjalan sesuai harapan.

Sumber daya yang didukung

Catatan

Anda dapat melihat metrik pemantauan untuk koneksi VPC, ECR, VPN, dan VBR hanya pada router transit edisi perusahaan tempat koneksi-koneksi tersebut disambungkan.

Sumber daya	Granularitas pemantauan yang didukung
Instans router transit edisi perusahaan	Lihat metrik pemantauan untuk instans router transit edisi perusahaan. Lihat metrik pemantauan untuk instans router transit edisi perusahaan di zona tertentu.
Koneksi VPC	Lihat metrik pemantauan untuk koneksi VPC. Lihat metrik pemantauan untuk koneksi VPC pada router transit edisi perusahaan di zona tertentu.
Koneksi ECR	Lihat metrik pemantauan untuk koneksi ECR. Lihat metrik pemantauan untuk koneksi ECR pada router transit edisi perusahaan di zona tertentu.
Koneksi VPN	Lihat metrik pemantauan untuk koneksi VPN. Lihat metrik pemantauan untuk koneksi VPN pada router transit edisi perusahaan di zona tertentu.
Koneksi VBR	Lihat metrik pemantauan untuk koneksi VBR. Lihat metrik pemantauan untuk koneksi VBR pada router transit edisi perusahaan di zona tertentu.
Koneksi antar-wilayah	Lihat metrik pemantauan untuk koneksi antar-wilayah. Jika Anda mengonfigurasi kebijakan QoS untuk koneksi antar-wilayah, Anda dapat melihat metrik pemantauan antrian QoS tertentu di bawah koneksi antar-wilayah tersebut. Anda hanya dapat melihat metrik pemantauan antrian QoS untuk koneksi antar-wilayah pada router transit edisi perusahaan.
Sirkuit Express Connect	Lihat metrik pemantauan untuk sirkuit Express Connect yang terkait dengan instans VBR. Sistem hanya memantau tingkat lalu lintas dan penggunaan bandwidth dari instans VBR pada sirkuit Express Connect.
Paket bandwidth	Lihat metrik pemantauan untuk instans paket bandwidth.

Pemantauan tingkat zona

Ketika router transit edisi perusahaan terhubung ke instans terhubung-VPC, instans ECR, instans VBR, atau koneksi IPsec-VPN, sistem menyebarkan sumber daya di zona-zona yang didukung oleh router transit edisi perusahaan untuk menetapkan koneksi jaringan.

Saat membuat koneksi VPC, Anda dapat menentukan zona-zona tempat sumber daya ditempatkan. Namun, saat membuat koneksi ECR, koneksi VBR, atau koneksi VPN, Anda tidak dapat menentukan zona. Sistem secara otomatis memilih zona dan menyebarkan sumber daya yang diperlukan.

Untuk pemantauan tingkat zona, CEN secara otomatis memantau semua zona yang didukung oleh router transit edisi perusahaan dan memiliki sumber daya terhubung. Jika suatu zona tidak dipantau, hal ini menunjukkan bahwa router transit edisi perusahaan belum terhubung ke sumber daya apa pun di zona tersebut, serta tidak ada lalu lintas yang telah dikirim melalui zona tersebut.

Deskripsi metrik pemantauan

Setiap titik data dari metrik merupakan nilai rata-rata data yang dikumpulkan dalam periode 1 menit.
Untuk metrik terkait laju bandwidth puncak, sistem mengumpulkan titik data laju bandwidth setiap 10 detik selama periode 1 menit, dengan total enam titik data. Nilai maksimum dari enam titik data tersebut digunakan sebagai laju bandwidth puncak untuk menit tersebut. Anda dapat menggunakan laju bandwidth puncak ini untuk memantau lalu lintas mikro-burst pada tingkat per detik.
Untuk metrik terkait laju bandwidth rata-rata, sistem menghitung rata-rata laju bandwidth selama periode 1 menit dan menggunakannya sebagai laju rata-rata untuk menit tersebut.

Metrik instans router transit

Metrik koneksi instans jaringan

Koneksi VPC, koneksi ECR, koneksi VPN, dan koneksi VBR mendukung metrik pemantauan yang sama. Tabel berikut menjelaskan metrik-metrik tersebut.

Metrik koneksi antar-wilayah

Metrik	Deskripsi
Bandwidth Rate	Metrik ini berisi empat kelompok informasi. Sebagai contoh, jika Wilayah A dan Wilayah B sedang berkomunikasi, sistem menampilkan informasi berikut: Tingkat bandwidth puncak dari Wilayah A ke Wilayah B. Unit: bps. Tingkat bandwidth puncak dari Wilayah B ke Wilayah A. Unit: bps. Tingkat bandwidth rata-rata dari Wilayah A ke Wilayah B. Unit: bps. Tingkat bandwidth rata-rata dari Wilayah B ke Wilayah A. Unit: bps.
Bandwidth Usage	Metrik ini berisi empat kelompok informasi. Sebagai contoh, jika Wilayah A dan Wilayah B sedang berkomunikasi, sistem menampilkan informasi berikut: Persentase bandwidth koneksi antar-wilayah yang dikonsumsi oleh lalu lintas puncak dari Wilayah A ke Wilayah B. Persentase bandwidth koneksi antar-wilayah yang dikonsumsi oleh lalu lintas puncak dari Wilayah B ke Wilayah A. Persentase bandwidth koneksi antar-wilayah yang dikonsumsi oleh lalu lintas rata-rata dari Wilayah A ke Wilayah B. Persentase bandwidth koneksi antar-wilayah yang dikonsumsi oleh lalu lintas rata-rata dari Wilayah B ke Wilayah A.
Outbound Throttling Packet Loss Rate	Metrik ini berisi dua kelompok informasi. Sebagai contoh, jika Wilayah A dan Wilayah B sedang berkomunikasi, sistem menampilkan informasi berikut: Tingkat kehilangan paket akibat pembatasan dalam arah keluar dari Wilayah A ke Wilayah B. Unit: pps. Tingkat kehilangan paket akibat pembatasan dalam arah keluar dari Wilayah B ke Wilayah A. Unit: pps.
Reference Latency	Latensi komunikasi rata-rata antar wilayah. Unit: ms. Anda juga dapat melihat latensi komunikasi koneksi antar-wilayah yang menggunakan tautan Platinum atau Gold pada router transit edisi perusahaan di Konsol Layanan Intelijen Jaringan. Untuk informasi lebih lanjut, lihat Lihat performa jaringan antar wilayah.

Catatan

Metrik lama Outbound Bandwidth by Region, Outbound Bandwidth Percentage by Region, dan Inter-region Throttling Packet Loss Rate sudah tidak digunakan lagi.

Metrik antrian QoS

Metrik	Deskripsi
Outbound Bandwidth Rate	Metrik ini berisi dua kelompok informasi berikut: Outbound Peak Bandwidth Rate: Tingkat bandwidth puncak dari antrian saat ini ketika lalu lintas dikirim dari instans router transit lokal ke instans router transit peer. Unit: bps. Outbound Average Bandwidth Rate: Tingkat bandwidth rata-rata dari antrian saat ini ketika lalu lintas dikirim dari instans router transit lokal ke instans router transit peer. Unit: bps.
Outbound Bandwidth Usage	Metrik ini berisi dua kelompok informasi berikut: Outbound Peak Bandwidth Usage: Persentase bandwidth koneksi antar-wilayah yang dikonsumsi oleh lalu lintas puncak dari antrian saat ini ketika lalu lintas dikirim dari instans router transit lokal ke instans router transit peer. Outbound Average Bandwidth Usage: Persentase bandwidth koneksi antar-wilayah yang dikonsumsi oleh lalu lintas rata-rata dari antrian saat ini ketika lalu lintas dikirim dari instans router transit lokal ke instans router transit peer.
Outbound Throttling Packet Loss Rate	Tingkat kehilangan paket dari antrian saat ini akibat pembatasan ketika lalu lintas dikirim dari instans router transit lokal ke instans router transit peer. Unit: pps.

Metrik sirkuit Express Connect

Penting

Setelah router transit terhubung ke instans VBR, Anda dapat melihat Outbound Bandwidth dan Inbound Bandwidth dari sirkuit Express Connect secara default. Untuk melihat Latency dan Packet Loss Rate sirkuit tersebut, Anda harus mengonfigurasi pemeriksaan kesehatan. Untuk informasi lebih lanjut, lihat Konfigurasikan pemeriksaan kesehatan untuk VBR.

Metrik	Deskripsi
Outbound Bandwidth	Bandwidth yang digunakan untuk lalu lintas dari Alibaba Cloud ke pusat data Anda. Unit: bps.
Inbound Bandwidth	Bandwidth yang digunakan untuk lalu lintas dari pusat data Anda ke Alibaba Cloud. Unit: bps.
Latency	Latensi komunikasi antara Alibaba Cloud dan pusat data Anda. Unit: ms.
Packet Loss Rate	Tingkat kehilangan paket untuk komunikasi antara Alibaba Cloud dan pusat data Anda.

Metrik paket bandwidth

Metrik	Deskripsi
Outbound Bandwidth Rate	Metrik ini berisi dua kelompok informasi berikut: Outbound Peak Bandwidth Rate: Tingkat puncak dari bandwidth yang digunakan oleh paket bandwidth. Unit: bps. Outbound Average Bandwidth Rate: Tingkat rata-rata dari bandwidth yang digunakan oleh paket bandwidth. Unit: bps.
Outbound Bandwidth Usage	Metrik ini berisi dua kelompok informasi berikut: Outbound Peak Bandwidth Usage: Persentase dari total bandwidth yang dikonsumsi oleh bandwidth puncak yang digunakan oleh paket bandwidth. Outbound Average Bandwidth Usage: Persentase dari total bandwidth yang dikonsumsi oleh bandwidth rata-rata yang digunakan oleh paket bandwidth.

Catatan

Metrik lama Outbound Bandwidth By Area dan Outbound Bandwidth Percentage By Area sudah tidak digunakan lagi.

Lihat data pemantauan

Lihat data pemantauan semua sumber daya pada halaman Grafik Pemantauan

Jika Anda mengonfigurasi kebijakan QoS untuk koneksi antar-wilayah, Anda dapat melihat metrik pemantauan untuk antrian QoS pada tab Monitoring untuk koneksi tersebut. Untuk informasi lebih lanjut, lihat Lihat Metrik Pemantauan untuk Koneksi Antar-wilayah.
Di halaman Monitoring Chart, Anda hanya dapat melihat metrik pemantauan untuk instans paket bandwidth yang terikat ke instans CEN saat ini. Untuk melihat metrik pemantauan untuk instans paket bandwidth apa pun, lihat Lihat Metrik Pemantauan untuk Paket Bandwidth.

Masuk ke Konsol CEN.
Di halaman Instances, klik ID instans CEN yang ingin Anda kelola.
Di halaman detail instans, klik tab Monitoring Chart. Tab Monitoring Chart menampilkan metrik pemantauan untuk sumber daya yang sesuai.
- Secara default, tab Monitoring Chart menampilkan data pemantauan untuk sumber daya dari satu jam terakhir. Interval waktu default adalah 1 menit.
  Di atas grafik garis untuk suatu metrik, Anda dapat melihat data pemantauan dari 3 jam terakhir, 6 jam terakhir, 12 jam terakhir, 1 hari terakhir, 7 hari terakhir, atau 30 hari terakhir, atau dari rentang waktu kustom. Anda juga dapat mengubah Time Interval untuk melihat data pada interval yang berbeda.
- Anda dapat memperbarui data pemantauan secara otomatis.
  Di atas grafik garis untuk suatu metrik, Anda dapat mengaktifkan Auto-refresh untuk memperbarui grafik secara otomatis dengan data pemantauan terbaru setiap menit.

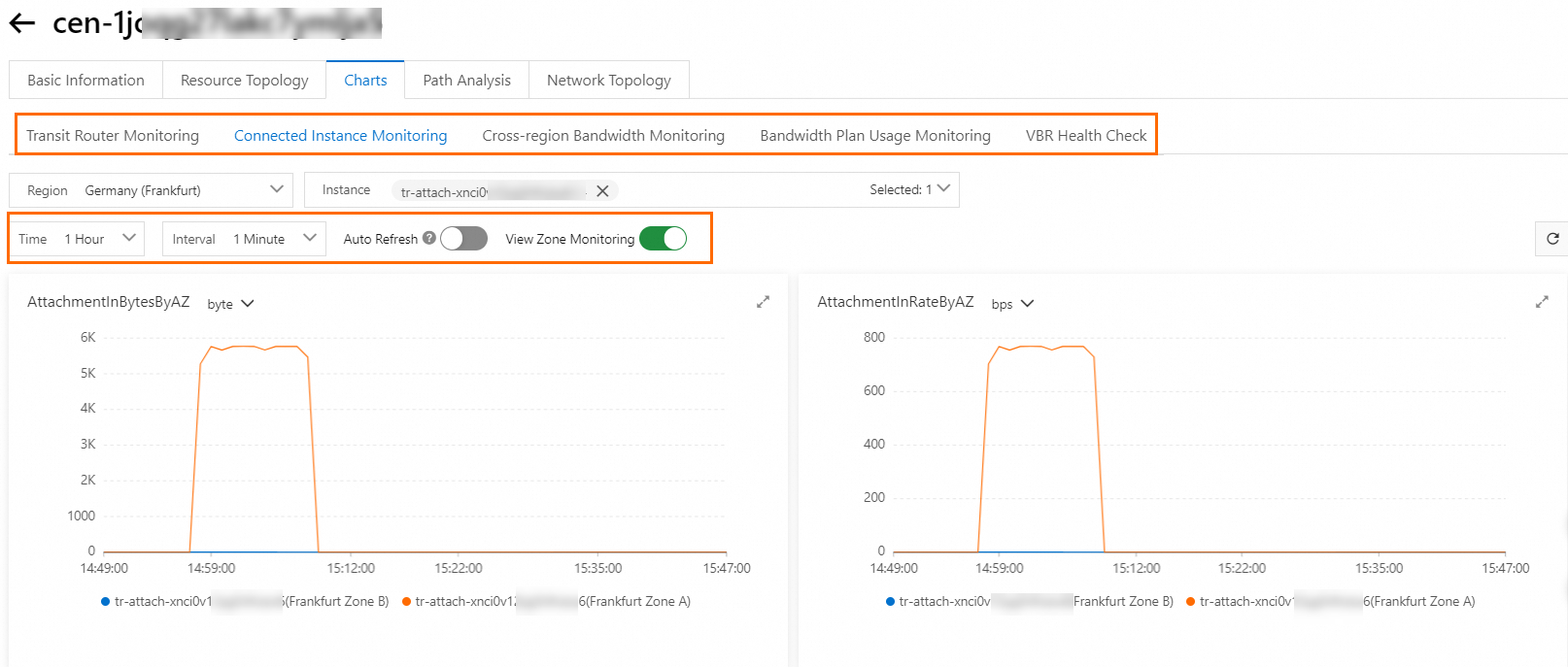

- Untuk instans router transit dan koneksi instans jaringan (seperti koneksi VPC, ECR, VPN, dan VBR), Anda dapat melihat data pemantauan pada tingkat zona.
  Di atas grafik garis untuk suatu metrik, Anda dapat mengaktifkan View Zone-level Monitoring untuk menampilkan metrik pemantauan berdasarkan zona. Dalam tampilan ini, setiap garis mewakili zona yang berbeda.

Lihat data pemantauan pada tab pemantauan setiap sumber daya

Lihat metrik pemantauan untuk instans router transit

Masuk ke Konsol CEN.
Di halaman Instances, klik ID instans CEN yang ingin Anda kelola.
Di tab Basic Information > Transit Router, temukan instans router transit dan klik ikon di kolom Monitoring.
Di panel Monitoring, Anda dapat melihat metrik pemantauan untuk instans router transit.

Lihat metrik pemantauan untuk koneksi instans jaringan

Masuk ke Konsol CEN.
Di halaman Instances, klik ID instans CEN yang ingin Anda kelola.
Di tab Basic Information > Transit Router, temukan instans router transit dengan koneksi instans jaringan yang disambungkan dan klik ID instansnya.
Di halaman Intra-region Connections, temukan koneksi instans jaringan target dan klik ikon di kolom Monitoring. Di panel Monitoring, lihat data pemantauan untuk koneksi tersebut.

Lihat metrik pemantauan untuk koneksi antar-wilayah

Masuk ke Konsol CEN.
Di halaman Instances, klik ID instans CEN yang ingin Anda kelola.
Di tab Basic Information > Transit Router, temukan instans router transit tempat koneksi antar-wilayah disambungkan dan klik ID instansnya.
Di halaman detail instans router transit, klik tab Cross-region Connection Management.
Di halaman Cross-region Connections, temukan koneksi antar-wilayah yang ingin Anda kelola, dan di kolom Monitoring, klik ikon .
- Di pojok kiri atas panel Monitoring, pilih All Queues untuk melihat metrik pemantauan untuk koneksi antar-wilayah.
- Di pojok kiri atas panel Monitoring, pilih Default Queue atau antrian tertentu untuk melihat metrik pemantauan untuk antrian QoS.

Lihat metrik pemantauan untuk sirkuit Express Connect

Masuk ke Konsol CEN.
Di bilah navigasi di sebelah kiri, klik VBR Health Check.
Di halaman VBR Health Check, pilih wilayah tempat Anda menerapkan instans VBR.
Untuk melihat metrik pemantauan sirkuit Express Connect, temukan konfigurasi pemeriksaan kesehatan target dan klik ikon di kolom Monitoring.

Lihat metrik pemantauan untuk paket bandwidth

Lihat metrik pemantauan untuk paket bandwidth yang terikat ke instans CEN

Masuk ke Konsol CEN.
Di halaman CEN Instances, temukan instans CEN yang terikat ke paket bandwidth target dan klik ID instans tersebut.
Di halaman detail instans, temukan paket bandwidth target pada tab Basic Information > Bandwidth Plan Management.
Di kolom Monitoring, klik ikon untuk melihat data pemantauan untuk paket bandwidth tersebut.

Lihat metrik pemantauan untuk paket bandwidth apa pun

Masuk ke Konsol CEN.
Di bilah navigasi di sebelah kiri, klik Bandwidth Plans. Di halaman Bandwidth Plans, temukan instans paket bandwidth target.
Di kolom Monitoring, klik ikon untuk melihat metrik untuk instans paket bandwidth tersebut.

Buat aturan peringatan berbasis ambang batas untuk suatu metrik

Anda dapat menggunakan Cloud Monitor untuk membuat aturan peringatan berbasis ambang batas untuk metrik. Jika nilai metrik melebihi ambang batas yang ditentukan, sistem secara otomatis mengirimkan pemberitahuan peringatan kepada Anda. Hal ini membantu Anda segera menangani masalah dan mencegah gangguan layanan.

Masuk ke Konsol CEN.
Di halaman Instances, klik ID instans CEN yang ingin Anda kelola.
Di tab Basic Information > Transit Router, temukan instans router transit edisi perusahaan dan klik Set Alarm di kolom Monitoring.
Di panel Set Rule Description, klik Cancel.
Di panel Create Alert Rule, konfigurasikan parameter lainnya dan klik Confirm.
Tema ini hanya menjelaskan parameter yang paling relevan dengan tugas ini. Untuk informasi tentang parameter lainnya, lihat Buat Aturan Peringatan.
- Product: Jenis sumber daya yang dipantau.
  - CEN - Area Monitoring: Digunakan untuk memantau instans paket bandwidth.
  - CEN - Region Monitoring memantau koneksi antar-wilayah dan antrian QoS.
  - CEN - Virtual Border Router memantau sirkuit Express Connect.
  - CEN - Transit Router: Memantau instans router transit dan koneksi ke instans jaringan.
- Resource Scope: Ruang lingkup sumber daya yang dipantau.
- Rule Description: Klik Add Rule. Di panel Set Rule Description, pilih jenis metrik dari daftar drop-down dan atur kondisi aturan.
  Catatan
  Anda tidak dapat membuat aturan peringatan berdasarkan metrik Reference Latency untuk koneksi antar-wilayah.

Referensi

Setelah membuat aturan peringatan, Anda dapat melihat riwayat peringatan dan mengelola aturan tersebut di konsol Cloud Monitor. Untuk informasi lebih lanjut, lihat Layanan Peringatan.
Untuk pemantauan yang lebih rinci dengan membandingkan metrik dari sumber daya berbeda, Anda dapat membuat dasbor pemantauan kustom di konsol Cloud Monitor. Untuk informasi lebih lanjut, lihat Ikhtisar Visualisasi.
Untuk menanyakan data pemantauan sumber daya CEN melalui pemanggilan operasi API, gunakan operasi API dari Cloud Monitor.
- Untuk detail lebih lanjut tentang operasi API yang disediakan oleh Cloud Monitor, lihat Pemantauan Layanan Cloud.
- Untuk informasi lebih lanjut tentang parameter Namespace, MetricName, Dimensions, dan Period dalam pemanggilan API, lihat Lampiran 1: Metrik Pemantauan Layanan Cloud.
Untuk memantau informasi lalu lintas tertentu, Anda dapat mengonfigurasi log aliran untuk sumber daya Anda. Log aliran mencatat informasi lalu lintas yang melewati instans router transit edisi perusahaan, koneksi VPC, koneksi ECR, koneksi VPN, koneksi VBR, dan koneksi antar-wilayah. Untuk informasi lebih lanjut, lihat Konfigurasikan log aliran.

Metrik	Deskripsi Tingkat Instans	Deskripsi Tingkat Zona
Inbound Traffic In Bytes	Total byte yang diterima instans router transit dari koneksi instans jaringan. Unit: Byte.	Jumlah byte yang diterima instans router transit dari koneksi instans jaringan di zona tertentu. Unit: Byte.
Inbound Traffic Rate	Tingkat total lalu lintas yang diterima instans router transit dari koneksi instans jaringan. Unit: bps.	Tingkat lalu lintas yang diterima instans router transit dari koneksi instans jaringan di zona tertentu. Unit: bps.
Inbound Packets	Total paket yang diterima instans router transit dari koneksi instans jaringan. Unit: paket.	Jumlah paket yang diterima instans router transit dari koneksi instans jaringan di zona tertentu. Unit: paket.
Inbound Packet Rate	Tingkat total paket yang diterima instans router transit dari koneksi instans jaringan. Unit: pps.	Tingkat paket yang diterima instans router transit dari koneksi instans jaringan di zona tertentu. Unit: pps.
Outbound Traffic In Bytes	Total byte yang dikirim instans router transit ke koneksi instans jaringan. Unit: Byte.	Jumlah byte yang dikirim instans router transit ke koneksi instans jaringan di zona tertentu. Unit: Byte.
Outbound Traffic Rate	Tingkat total lalu lintas yang dikirim instans router transit ke koneksi instans jaringan. Unit: bps.	Tingkat lalu lintas yang dikirim instans router transit ke koneksi instans jaringan di zona tertentu. Unit: bps.
Outbound Packets	Total paket yang dikirim instans router transit ke koneksi instans jaringan. Unit: paket.	Jumlah paket yang dikirim instans router transit ke koneksi instans jaringan di zona tertentu. Unit: paket.
Outbound Packet Rate	Tingkat total paket yang dikirim instans router transit ke koneksi instans jaringan. Unit: pps.	Tingkat paket yang dikirim instans router transit ke koneksi instans jaringan di zona tertentu. Unit: pps.
Bytes Of Traffic Dropped Due To No Matching Route	Total byte lalu lintas yang diteruskan ke instans router transit dan kemudian dibuang karena tidak ada rute yang cocok. Unit: Byte.	Jumlah byte lalu lintas yang diteruskan ke zona tertentu dari instans router transit dan kemudian dibuang karena tidak ada rute yang cocok. Unit: Byte.
Rate Of Traffic Dropped Due To No Matching Route	Tingkat total lalu lintas yang diteruskan ke instans router transit dan kemudian dibuang karena tidak ada rute yang cocok. Unit: bps.	Tingkat lalu lintas yang diteruskan ke zona tertentu dari instans router transit dan kemudian dibuang karena tidak ada rute yang cocok. Unit: bps.
Packets Of Traffic Dropped Due To No Matching Route	Total paket yang diteruskan ke instans router transit dan kemudian dibuang karena tidak ada rute yang cocok. Unit: paket.	Jumlah paket yang diteruskan ke zona tertentu dari instans router transit dan kemudian dibuang karena tidak ada rute yang cocok. Unit: paket.
Rate Of Packets Dropped Due To No Matching Route	Tingkat total paket yang diteruskan ke instans router transit dan kemudian dibuang karena tidak ada rute yang cocok. Unit: pps.	Tingkat paket yang diteruskan ke zona tertentu dari instans router transit dan kemudian dibuang karena tidak ada rute yang cocok. Unit: pps.
Bytes Of Traffic Dropped Due To Matching A Blackhole Route	Total byte lalu lintas yang diteruskan ke instans router transit dan kemudian dibuang karena cocok dengan rute blackhole. Unit: Byte.	Jumlah byte lalu lintas yang diteruskan ke zona tertentu dari instans router transit dan kemudian dibuang karena cocok dengan rute blackhole. Unit: Byte.
Rate Of Traffic Dropped Due To Matching A Blackhole Route	Tingkat total lalu lintas yang diteruskan ke instans router transit dan kemudian dibuang karena cocok dengan rute blackhole. Unit: bps.	Tingkat lalu lintas yang diteruskan ke zona tertentu dari instans router transit dan kemudian dibuang karena cocok dengan rute blackhole. Unit: bps.
Packets Of Traffic Dropped Due To Matching A Blackhole Route	Total paket yang diteruskan ke instans router transit dan kemudian dibuang karena cocok dengan rute blackhole. Unit: paket.	Jumlah paket yang diteruskan ke zona tertentu dari instans router transit dan kemudian dibuang karena cocok dengan rute blackhole. Unit: paket.
Rate Of Packets Dropped Due To Matching A Blackhole Route	Tingkat total paket yang diteruskan ke instans router transit dan kemudian dibuang karena cocok dengan rute blackhole. Unit: pps.	Tingkat paket yang diteruskan ke zona tertentu dari instans router transit dan kemudian dibuang karena cocok dengan rute blackhole. Unit: pps.

Metrik	Deskripsi Tingkat Koneksi Instans Jaringan	Deskripsi Tingkat Zona
Inbound Traffic In Bytes	Total byte yang ditransmisikan dari instans jaringan ke router transit. Unit: Byte.	Jumlah byte yang ditransmisikan dari instans jaringan ke zona tertentu dari router transit. Unit: Byte.
TR Connection Inbound Rate	Tingkat total lalu lintas dari instans jaringan ke router transit. Unit: bps.	Tingkat lalu lintas dari instans jaringan ke zona tertentu dari router transit. Unit: bps.
Inbound Packets	Total paket yang ditransmisikan dari instans jaringan ke router transit. Unit: paket.	Jumlah paket yang ditransmisikan dari instans jaringan ke zona tertentu dari router transit. Unit: paket.
Inbound Packet Rate	Tingkat total paket dari instans jaringan ke router transit. Unit: pps.	Tingkat paket dari instans jaringan ke zona tertentu dari router transit. Unit: pps.
Outbound Traffic In Bytes	Total byte yang ditransmisikan dari router transit ke instans jaringan. Unit: Byte.	Jumlah byte yang ditransmisikan dari zona tertentu dari router transit ke instans jaringan. Unit: Byte.
TR Connection Outbound Rate	Tingkat total lalu lintas dari router transit ke instans jaringan. Unit: bps.	Tingkat lalu lintas dari zona tertentu dari router transit ke instans jaringan. Unit: bps.
Outbound Packets	Total paket yang ditransmisikan dari router transit ke instans jaringan. Unit: paket.	Jumlah paket yang ditransmisikan dari zona tertentu dari router transit ke instans jaringan. Unit: paket.
Outbound Packet Rate	Tingkat total paket dari router transit ke instans jaringan. Unit: pps.	Tingkat paket dari zona tertentu dari router transit ke instans jaringan. Unit: pps.
Bytes Of Traffic Dropped Due To No Matching Route	Total byte lalu lintas dari instans jaringan ke router transit yang dibuang karena tidak ada rute yang cocok. Unit: Byte.	Jumlah byte lalu lintas dari instans jaringan ke router transit yang dibuang di zona tertentu karena tidak ada rute yang cocok. Unit: Byte.
Rate Of Traffic Dropped Due To No Matching Route	Tingkat total lalu lintas dari instans jaringan ke router transit yang dibuang karena tidak ada rute yang cocok. Unit: bps.	Tingkat lalu lintas dari instans jaringan ke router transit yang dibuang di zona tertentu karena tidak ada rute yang cocok. Unit: bps.
Packets Of Traffic Dropped Due To No Matching Route	Total paket dari instans jaringan ke router transit yang dibuang karena tidak ada rute yang cocok. Unit: paket.	Jumlah paket dari instans jaringan ke router transit yang dibuang di zona tertentu karena tidak ada rute yang cocok. Unit: paket.
Rate Of Packets Dropped Due To No Matching Route	Tingkat total paket dari instans jaringan ke router transit yang dibuang karena tidak ada rute yang cocok. Unit: pps.	Tingkat paket dari instans jaringan ke router transit yang dibuang di zona tertentu karena tidak ada rute yang cocok. Unit: pps.
Bytes Dropped Due To Matching A Blackhole Route	Total byte lalu lintas dari instans jaringan ke router transit yang dibuang karena cocok dengan rute blackhole. Unit: Byte.	Jumlah byte lalu lintas dari instans jaringan ke router transit yang dibuang di zona tertentu karena cocok dengan rute blackhole. Unit: Byte.
Traffic Dropped By TR Connection Due To Blackhole Route	Tingkat total lalu lintas dari instans jaringan ke router transit yang dibuang karena cocok dengan rute blackhole. Unit: bps.	Tingkat lalu lintas dari instans jaringan ke router transit yang dibuang di zona tertentu karena cocok dengan rute blackhole. Unit: bps.
Packets Dropped Due To Matching A Blackhole Route	Total paket dari instans jaringan ke router transit yang dibuang karena cocok dengan rute blackhole. Unit: paket.	Jumlah paket dari instans jaringan ke router transit yang dibuang di zona tertentu karena cocok dengan rute blackhole. Unit: paket.
Rate Of Packets Dropped Due To Matching A Blackhole Route	Tingkat total paket dari instans jaringan ke router transit yang dibuang karena cocok dengan rute blackhole. Unit: pps.	Tingkat paket dari instans jaringan ke router transit yang dibuang di zona tertentu karena cocok dengan rute blackhole. Unit: pps.
