    :WA-Satu VPC di wilayah

    Last Updated:Jul 02, 2025

    ID Template

    51N54AV10ZTRRTRW

    Alamat: https://bpstudio.console.alibabacloud.com/bpStudio/topo?TemplateId=51N54AV10ZTRRTRW

    Wilayah yang didukung

    Singapura, Shenzhen, dan Shanghai

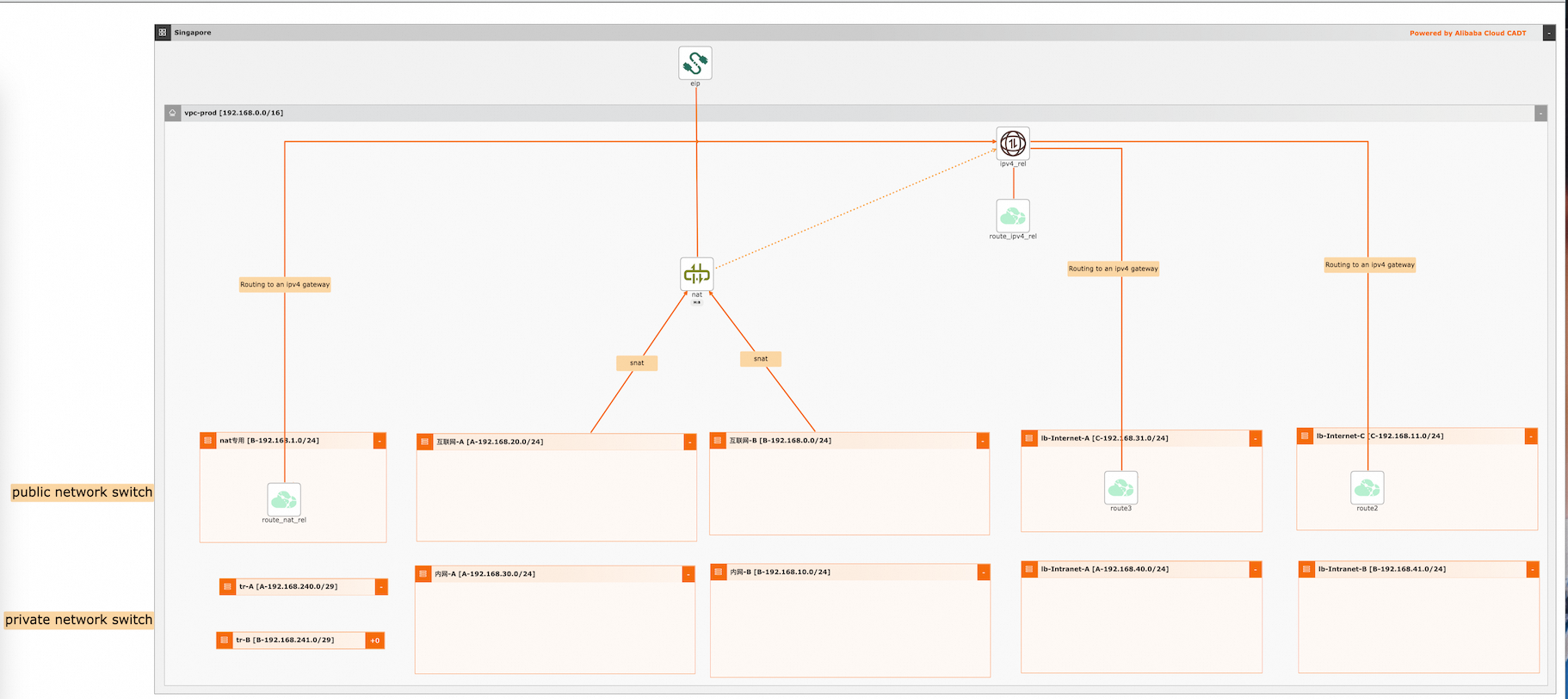

    Arsitektur template


    Variabel

    Tipe variabel dapat berupa STRING atau tipe lainnya. Anda dapat mengonfigurasi nilai-nilai variabel tersebut.

    Jika nilai suatu variabel tidak dikonfigurasi, gunakan nilai default. Untuk informasi lebih lanjut tentang cara memodifikasi variabel template, lihat Konfigurasi Variabel Template.

    No.

    Variabel

    Tipe

    Nilai default

    Deskripsi

    1

    ${vpc_name}

    String

    vpc-prod

    Nama virtual private cloud (VPC).

    2

    ${vpc_ip}

    String

    192.168.0.0/16

    Blok CIDR dari VPC.

    3

    ${vsw_nat_name}

    String

    Dedicated NAT

    Nama gateway NAT.

    4

    ${vsw_nat_ip}

    String

    192.168.1.0/24

    Blok CIDR dari vSwitch yang terhubung dengan gateway NAT.

    5

    ${vsw_Internet_APP_AZ1_name}

    String

    Internet-A

    Nama Application vSwitch 1 yang digunakan untuk mengakses Internet.

    6

    ${vsw_Internet_APP_AZ1_IP}

    String

    192.168.20.0/24

    Blok CIDR dari Application vSwitch 1 yang digunakan untuk mengakses Internet.

    7

    ${vsw_Internet_APP_AZ2_name}

    String

    Internet-B

    Nama Application vSwitch 2 yang digunakan untuk mengakses Internet.

    8

    ${vsw_Internet_APP_AZ2_IP}

    String

    192.168.0.0/24

    Blok CIDR dari Application vSwitch 2 yang digunakan untuk mengakses Internet.

    9

    ${vsw_Internet_LB1_name}

    String

    lb-Internet-A

    Nama Load Balancer (LB) vSwitch 1 yang digunakan untuk mengakses Internet.

    10

    ${vsw_Internet_LB1_IP}

    String

    192.168.31.0/24

    Blok CIDR dari LB vSwitch 1 yang digunakan untuk mengakses Internet.

    11

    ${vsw_Internet_LB2_name}

    String

    lb-Internet-C

    Nama LB vSwitch 2 yang digunakan untuk mengakses Internet.

    12

    ${vsw_Internet_LB2_IP}

    String

    192.168.11.0/24

    Blok CIDR dari LB vSwitch 2 yang digunakan untuk mengakses Internet.

    13

    ${vsw_Intranet_APP_AZ1_name}

    String

    VPC-A

    Nama Application vSwitch 1 yang digunakan untuk mengakses VPC.

    14

    ${vsw_Intranet_APP_AZ1_IP}

    String

    192.168.30.0/24

    Blok CIDR dari Application vSwitch 1 yang digunakan untuk mengakses VPC.

    15

    ${vsw_Intranet_APP_AZ2_name}

    String

    VPC-B

    Nama Application vSwitch 2 yang digunakan untuk mengakses VPC.

    16

    ${vsw_Intranet_APP_AZ2_IP}

    String

    192.168.10.0/24

    Blok CIDR dari Application vSwitch 2 yang digunakan untuk mengakses VPC.

    17

    ${vsw_Intranet_LB1_name}

    String

    lb-Intranet-A

    Nama LB vSwitch 1 yang digunakan untuk mengakses VPC.

    18

    ${vsw_Intranet_LB1_IP}

    String

    192.168.40.0/24

    Blok CIDR dari LB vSwitch 1 yang digunakan untuk mengakses VPC.

    19

    ${vsw_Intranet_LB2_name}

    String

    lb-Intranet-B

    Nama LB vSwitch 2 yang digunakan untuk mengakses VPC.

    20

    ${vsw_Intranet_LB2_IP}

    String

    192.168.41.0/24

    Blok CIDR dari LB vSwitch 2 yang digunakan untuk mengakses VPC.

    21

    ${vsw_tr_AZ1}

    String

    tr-A

    Nama vSwitch 1 yang terhubung ke transit router.

    22

    ${vsw_tr_AZ1_IP}

    String

    192.168.240.0/29

    Blok CIDR dari vSwitch 1 yang terhubung ke transit router.

    23

    ${vsw_tr_AZ2}

    String

    tr-B

    Nama vSwitch 2 yang terhubung ke transit router.

    24

    ${vsw_tr_AZ2_IP}

    String

    192.168.241.0/29

    Blok CIDR dari vSwitch 2 yang terhubung ke transit router.

    Debugging berbasis CLI

    Contoh kode berikut menunjukkan konfigurasi parameter untuk VPC baru, vSwitch, grup keamanan, Gateway IPv4, dan tabel rute dalam file YAML:

    template_id: 51N54AV10ZTRRTRW
area_id: "cn-shanghai"

variables = ${vpc_name}: "vpc-prod",
            ${vpc_ip}: "192.168.0.0/16",
            ${vsw_nat_name}: "nat-prod",
            ${vsw_nat_ip}: "192.168.1.0/24",
            ${vsw_Internet_APP_AZ1_name}: "vsw-Internet-APP-D",
            ${vsw_Internet_APP_AZ1_IP}: "192.168.2.0/24",
            ${vsw_Internet_APP_AZ2_name}: "vsw-Internet-APP-E",
            ${vsw_Internet_APP_AZ2_IP}: "192.168.3.0/24",
            ${vsw_Internet_LB1_name}: "vsw-Internet-LB-D",
            ${vsw_Internet_LB1_IP}: "192.168.12.0/24",
            ${vsw_Internet_LB2_name}: "vsw-Internet-LB-E",
            ${vsw_Internet_LB2_IP}: "192.168.13.0/24",
            ${vsw_Intranet_APP_AZ1_name}: "vsw-Intranet-APP-D",
            ${vsw_Intranet_APP_AZ1_IP}: "192.168.22.0/24",
            ${vsw_Intranet_APP_AZ2_name}: "vsw-Intranet-APP-E",
            ${vsw_Intranet_APP_AZ2_IP}: "192.168.23.0/24",
            ${vsw_Intranet_LB1_name}: "vsw-Intranet-LB-D",
            ${vsw_Intranet_LB1_IP}: "192.168.32.0/24",
            ${vsw_Intranet_LB2_name}: "vsw-Intranet-LB-E",
            ${vsw_Intranet_LB2_IP}: "192.168.33.0/24",
            ${vsw_tr_AZ1}: "tr-D",
            ${vsw_tr_AZ1_IP}: "192.168.240.0/29",
            ${vsw_tr_AZ2}: "tr-E",
            ${vsw_tr_AZ2_IP}: "192.168.241.0/29"

configuration:
  enableMonitor: "0"
  enableReport: "0"
    Catatan

    1. Jika ingin mengubah wilayah, ubah nilai field area_id. Contohnya, ubah cn-shanghai menjadi cn-shenzhen.

    Untuk informasi tentang ID wilayah, lihat Wilayah dan Zona.

    2. Tabel rute dari vSwitch yang terhubung dengan gateway NAT telah dikonfigurasi dengan rute default ke Gateway IPv4, dan tabel rute dari LB vSwitch juga telah dikonfigurasi dengan rute default ke Gateway IPv4. Setelah rute dicatat di tabel rute terkait, Anda tidak perlu mengonfigurasi rute tersebut secara manual.
