Arsitektur konektivitas hybrid cloud/multicloud bisnis inti

ID Templat: L19PR5WANAARCPN1
Alamat: https://bpstudio.console.alibabacloud.com/bpStudio/topo?TemplateId=L19PR5WANAARCPN1

Wilayah yang Didukung: China (Hangzhou), China (Beijing), China (Shanghai), China (Shenzhen), China (Guangzhou), China (Hohhot), China (Ulanqab), China (Qingdao), dan China (Zhangjiakou).

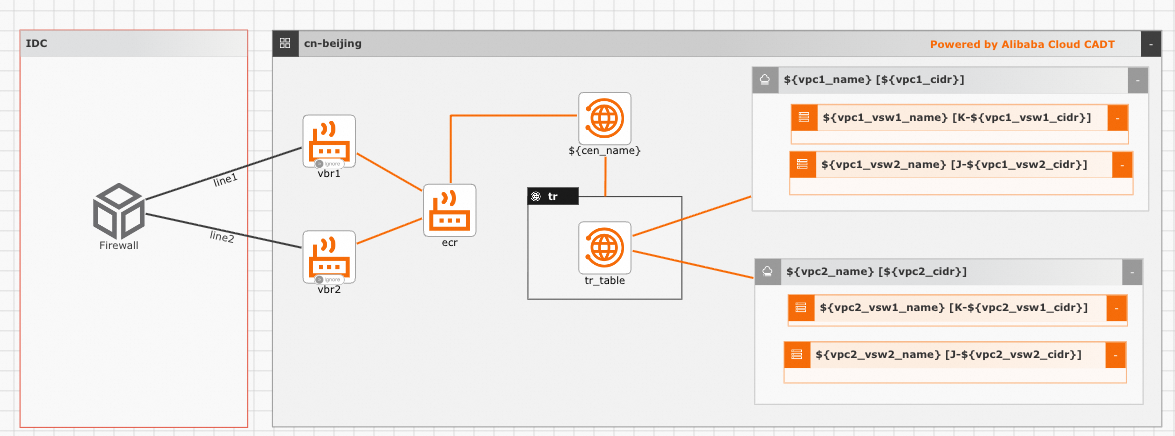

Arsitektur Templat:

Variabel Parameter: Jenis parameter mencakup String, Integer, Boolean, dan Map. Nilai parameter dikirim melalui variabel. Jika tidak ditentukan, nilai default akan digunakan. Untuk mengubah konfigurasi variabel templat, lihat Konfigurasikan Variabel Templat.

No.	Parameter	Tipe	Default	Deskripsi
1	`${cen_name}`	String	CEN	Nama instans CEN
2	`${vpc1_name}`	String	vpc	Nama VPC pertama
3	`${vpc1_cidr}`	String	192.168.0.0/16	CIDR VPC pertama
4	`${vpc1_vsw1_name}`	String	vswitch	Nama vSwitch 1 VPC1
5	`${vpc1_vsw1_cidr}`	String	192.168.0.0/29	CIDR vSwitch 1 VPC1
6	`${vpc1_vsw2_name}`	String	vswitch	Nama vSwitch 2 VPC1
7	`${vpc1_vsw2_cidr}`	String	192.168.0.8/29	CIDR vSwitch 2 VPC1
8	`${vpc2_name}`	String	vpc	Nama VPC kedua
9	`${vpc2_cidr}`	String	172.16.0.0/12	CIDR VPC kedua
10	`${vpc2_vsw1_name}`	String	vswitch	Nama vSwitch 1 VPC2
11	`${vpc2_vsw1_cidr}`	String	172.16.0.0/29	CIDR vSwitch 1 VPC2
12	`${vpc2_vsw2_name}`	String	vswitch	Nama vSwitch 2 VPC2
13	`${vpc2_vsw2_cidr}`	String	172.16.0.8/29	CIDR vSwitch 2 VPC2

Debugging Baris Perintah: Contoh konfigurasi YAML (membuat VPC baru, vSwitch, dan bandwidth secara default):

template_id: L19PR5WANAARCPN1
area_id: "cn-beijing"
instances:

variables:
  ${cen_name}: "CEN"
  ${vpc1_name}: "vpc1"
  ${vpc1_cidr}: "192.168.0.0/16"
  ${vpc1_vsw1_name}: "vsw1"
  ${vpc1_vsw1_cidr}: "192.168.0.0/29"
  ${vpc1_vsw2_name}: "vsw2"
  ${vpc1_vsw2_cidr}: "192.168.0.8/29"
  ${vpc2_name}: "vpc2"
  ${vpc2_cidr}: "172.16.0.0/12"
  ${vpc2_vsw1_name}: "vsw1"
  ${vpc2_vsw1_cidr}: "172.16.0.0/19"
  ${vpc2_vsw2_name}: "vsw2"
  ${vpc2_vsw2_cidr}: "172.16.0.8/29"


configuration:
  enableMonitor: "0"
  enableReport: "0"

output:
  ecs:
    - Private_ip
  eip:
    - IpAddress

Catatan:

1. Untuk mengubah wilayah, perbarui area_id. Sebagai contoh, ganti cn-beijing dengan ap-southeast-1 untuk Singapura. Untuk ID wilayah, lihat Wilayah dan Zona.

2. Untuk menggunakan sumber daya yang ada (VPC, vSwitch, grup keamanan, atau bandwidth), perbarui bidang id untuk sumber daya tersebut:

instances:
 - node_type: vpc
  node_name: vpc-01
  id: vpc-2zeb0q38i10******* (ganti dengan ID instans yang ada)

Arsitektur konektivitas hybrid cloud/multicloud bisnis non-inti

ID Templat: 7DL3Q76RI8M0FL6Q
Alamat: https://bpstudio.console.alibabacloud.com/bpStudio/topo?TemplateId=7DL3Q76RI8M0FL6Q

Wilayah yang Didukung: China (Hangzhou), China (Beijing), China (Shanghai), China (Shenzhen), China (Guangzhou), China (Hohhot), China (Ulanqab), China (Qingdao), dan China (Zhangjiakou).

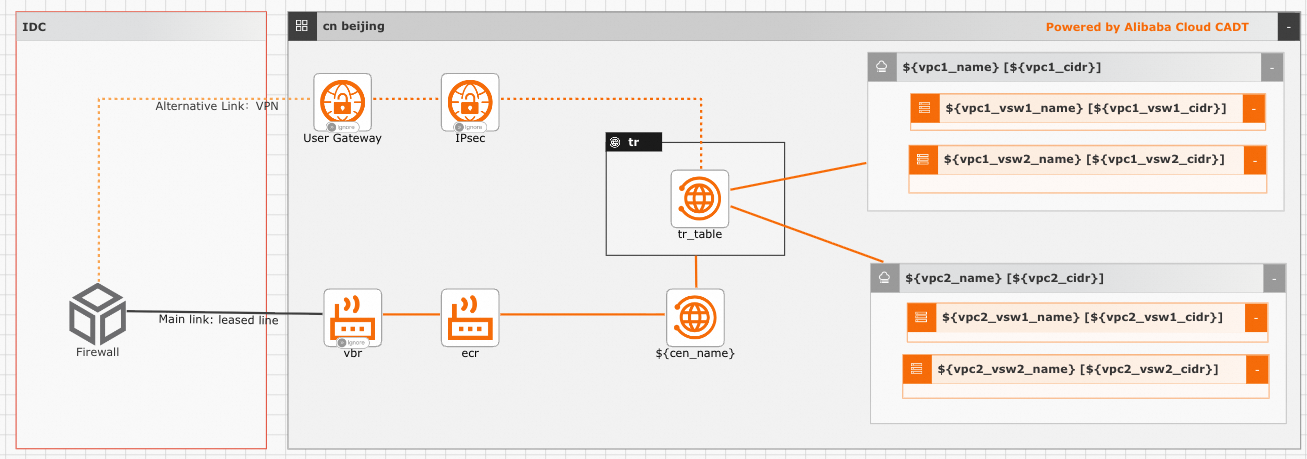

Arsitektur Templat:

No.	Parameter	Tipe	Default	Deskripsi
1	`${cen_name}`	String	CEN	Nama instans CEN
2	`${vpc1_name}`	String	vpc	Nama VPC pertama
3	`${vpc1_cidr}`	String	192.168.0.0/16	CIDR VPC pertama
4	`${vpc1_vsw1_name}`	String	vswitch	Nama vSwitch 1 VPC1
5	`${vpc1_vsw1_cidr}`	String	192.168.0.0/29	CIDR vSwitch 1 VPC1
6	`${vpc1_vsw2_name}`	String	vswitch	Nama vSwitch 2 VPC1
7	`${vpc1_vsw2_cidr}`	String	192.168.0.8/29	CIDR vSwitch 2 VPC1
8	`${vpc2_name}`	String	vpc	Nama VPC kedua
9	`${vpc2_cidr}`	String	172.16.0.0/12	CIDR VPC kedua
10	`${vpc2_vsw1_name}`	String	vswitch	Nama vSwitch 1 VPC2
11	`${vpc2_vsw1_cidr}`	String	172.16.0.0/29	CIDR vSwitch 1 VPC2
12	`${vpc2_vsw2_name}`	String	vswitch	Nama vSwitch 2 VPC2
13	`${vpc2_vsw2_cidr}`	String	172.16.0.8/29	CIDR vSwitch 2 VPC2

Debugging Baris Perintah: Contoh konfigurasi YAML (membuat VPC baru, vSwitch, dan bandwidth secara default):

template_id: L19PR5WANAARCPN1
area_id: "cn-beijing"
instances:

variables:
  ${cen_name}: "CEN"
  ${vpc1_name}: "vpc1"
  ${vpc1_cidr}: "192.168.0.0/16"
  ${vpc1_vsw1_name}: "vsw1"
  ${vpc1_vsw1_cidr}: "192.168.0.0/29"
  ${vpc1_vsw2_name}: "vsw2"
  ${vpc1_vsw2_cidr}: "192.168.0.8/29"
  ${vpc2_name}: "vpc2"
  ${vpc2_cidr}: "172.16.0.0/12"
  ${vpc2_vsw1_name}: "vsw1"
  ${vpc2_vsw1_cidr}: "172.16.0.0/19"
  ${vpc2_vsw2_name}: "vsw2"
  ${vpc2_vsw2_cidr}: "172.16.0.8/29"


configuration:
  enableMonitor: "0"
  enableReport: "0"

output:
  ecs:
    - Private_ip
  eip:
    - IpAddress

Catatan:

1. Untuk mengubah wilayah, perbarui area_id. Sebagai contoh, ganti cn-beijing dengan "ap-southeast-1" untuk Singapura. Untuk ID wilayah, lihat Wilayah dan Zona.

2. Untuk menggunakan sumber daya yang ada (VPC, vSwitch, grup keamanan, atau bandwidth), perbarui bidang id untuk sumber daya tersebut:

instances:
 - node_type: vpc
  node_name: vpc-01
  id: vpc-2zeb0q38i10******* (ganti dengan ID instans yang ada)
