    Alibaba Cloud Service Mesh:Gunakan RateLimitingPolicy untuk menerapkan pembatasan aliran spesifik pengguna

    Document Center

    Alibaba Cloud Service Mesh:Gunakan RateLimitingPolicy untuk menerapkan pembatasan aliran spesifik pengguna

    Last Updated:Jul 02, 2025

    Suite penjadwalan lalu lintas Service Mesh (ASM) menyediakan kebijakan pembatasan canggih untuk mengimplementasikan fitur seperti pembatasan global, pembatasan spesifik pengguna, konfigurasi jendela burst, dan laju konsumsi token khusus. Topik ini menjelaskan cara menggunakan RateLimitingPolicy dari suite penjadwalan lalu lintas ASM untuk menerapkan pembatasan aliran spesifik pengguna.

    Informasi Latar Belakang

    Kebijakan pembatasan dalam suite penjadwalan lalu lintas ASM menggunakan algoritma token bucket. Sistem menghasilkan token pada laju tetap dan menambahkannya ke bucket hingga kapasitas maksimum tercapai. Permintaan antar layanan memerlukan konsumsi token. Jika token cukup, permintaan akan dikirim; jika tidak, permintaan mungkin diantrikan atau dibuang. Algoritma ini memastikan laju transmisi rata-rata tidak melebihi laju pembuatan token sambil menangani burst tertentu.

    Prasyarat

    Persiapan

    Sebarkan layanan HTTPBin dan sleep contoh, lalu periksa apakah layanan sleep dapat mengakses layanan HTTPBin.

    1. Buat file httpbin.yaml dengan konten berikut:

      Tampilkan File YAML

      ##################################################################################################
# Contoh layanan HTTPBin
##################################################################################################
apiVersion: v1
kind: ServiceAccount
metadata:
  name: httpbin
---
apiVersion: v1
kind: Service
metadata:
  name: httpbin
  labels:
    app: httpbin
    service: httpbin
spec:
  ports:
  - name: http
    port: 8000
    targetPort: 80
  selector:
    app: httpbin
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: httpbin
spec:
  replicas: 1
  selector:
    matchLabels:
      app: httpbin
      version: v1
  template:
    metadata:
      labels:
        app: httpbin
        version: v1
    spec:
      serviceAccountName: httpbin
      containers:
      - image: registry.cn-hangzhou.aliyuncs.com/acs/httpbin:latest
        imagePullPolicy: IfNotPresent
        name: httpbin
        ports:
        - containerPort: 80

    2. Jalankan perintah berikut untuk menerapkan layanan HTTPBin:

      kubectl apply -f httpbin.yaml -n default

    3. Buat file sleep.yaml dengan konten berikut:

      Tampilkan File YAML

      ##################################################################################################
# Contoh layanan sleep
##################################################################################################
apiVersion: v1
kind: ServiceAccount
metadata:
  name: sleep
---
apiVersion: v1
kind: Service
metadata:
  name: sleep
  labels:
    app: sleep
    service: sleep
spec:
  ports:
  - port: 80
    name: http
  selector:
    app: sleep
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: sleep
spec:
  replicas: 1
  selector:
    matchLabels:
      app: sleep
  template:
    metadata:
      labels:
        app: sleep
    spec:
      terminationGracePeriodSeconds: 0
      serviceAccountName: sleep
      containers:
      - name: sleep
        image: registry.cn-hangzhou.aliyuncs.com/acs/curl:8.1.2
        command: ["/bin/sleep", "infinity"]
        imagePullPolicy: IfNotPresent
        volumeMounts:
        - mountPath: /etc/sleep/tls
          name: secret-volume
      volumes:
      - name: secret-volume
        secret:
          secretName: sleep-secret
          optional: true
---

    4. Jalankan perintah berikut untuk menerapkan layanan sleep:

      kubectl apply -f sleep.yaml -n default

    5. Jalankan perintah berikut untuk mengakses pod sleep:

      kubectl exec -it deploy/sleep -- sh

    6. Jalankan perintah berikut untuk mengirim permintaan ke layanan HTTPBin:

      curl -I http://httpbin:8000/headers

      Output yang Diharapkan:

      HTTP/1.1 200 OK
server: envoy
date: Tue, 26 Dec 2023 07:23:49 GMT
content-type: application/json
content-length: 353
access-control-allow-origin: *
access-control-allow-credentials: true
x-envoy-upstream-service-time: 1

      Respons 200 OK menunjukkan bahwa akses berhasil.

    Langkah 1: Buat kebijakan pembatasan menggunakan RateLimitingPolicy

    1. Gunakan kubectl untuk terhubung ke instance ASM. Untuk informasi lebih lanjut, lihat Gunakan kubectl pada Bidang Kontrol untuk Mengakses Sumber Daya Istio.

    2. Buat file ratelimitingpolicy.yaml dengan konten berikut:

      apiVersion: istio.alibabacloud.com/v1
kind: RateLimitingPolicy
metadata:
  name: ratelimit
  namespace: istio-system
spec:
  rate_limiter:
    bucket_capacity: 2
    fill_amount: 2
    parameters:
      interval: 30s
      limit_by_label_key: http.request.header.user_id
    selectors:
    - agent_group: default
      control_point: ingress
      service: httpbin.default.svc.cluster.local

      Tabel berikut menjelaskan beberapa bidang. Untuk informasi lebih lanjut, lihat Deskripsi Bidang RateLimitingPolicy.

      Bidang

      Deskripsi

      fill_amount

      Jumlah token yang akan ditambahkan dalam interval waktu yang ditentukan oleh bidang interval. Dalam contoh ini, nilainya adalah 2, yang menunjukkan bahwa bucket token diisi dengan dua token setelah setiap interval yang ditentukan oleh bidang interval.

      interval

      Interval di mana token ditambahkan ke bucket token. Dalam contoh ini, nilainya adalah 30s, yang menunjukkan bahwa bucket token diisi dengan dua token setiap 30 detik.

      bucket_capacity

      Jumlah maksimum token dalam bucket token. Saat laju permintaan lebih rendah daripada laju pengisian bucket token, jumlah token dalam bucket token akan terus bertambah, hingga jumlah maksimum bucket_capacity tercapai. bucket_capacity digunakan untuk mengizinkan sejumlah lalu lintas burst. Dalam contoh ini, nilainya adalah 2, sama dengan nilai bidang fill_amount. Dalam hal ini, tidak ada lalu lintas burst yang diizinkan.

      limit_by_label_key

      Label yang digunakan untuk mengelompokkan permintaan dalam kebijakan pembatasan. Setelah Anda menentukan label ini, permintaan dengan label berbeda akan dibatasi secara terpisah dan bucket token terpisah digunakan untuk mereka. Dalam contoh ini, http.request.header.user_id digunakan, yang menunjukkan bahwa permintaan dikelompokkan menggunakan header permintaan user_id. Ini mensimulasikan skenario pembatasan aliran spesifik pengguna. Contoh ini mengasumsikan bahwa permintaan yang dimulai oleh pengguna berbeda memiliki header permintaan used_id yang berbeda.

      selectors

      Layanan tempat kebijakan pembatasan diterapkan. Dalam contoh ini, service: httpbin.default.svc.cluster.local digunakan, yang menunjukkan bahwa pembatasan dilakukan pada layanan httpbin.default.svc.cluster.local.

    1. Jalankan perintah berikut untuk membuat kebijakan pembatasan menggunakan RateLimitingPolicy:

      kubectl apply -f ratelimitingpolicy.yaml

    Langkah 2: Verifikasi hasil pembatasan aliran spesifik pengguna

    1. Gunakan kubectl untuk terhubung ke kluster ACK, lalu jalankan perintah berikut untuk mengaktifkan bash pada layanan sleep:

      kubectl exec -it deploy/sleep -- sh

    2. Jalankan perintah berikut untuk mengakses path /headers layanan HTTPBin dua kali berturut-turut sebagai user1:

      curl -H "user_id: user1" httpbin:8000/headers -v
curl -H "user_id: user1" httpbin:8000/headers -v

      Output yang Diharapkan:

      < HTTP/1.1 429 Too Many Requests
< retry-after: 14
< date: Mon, 17 Jun 2024 11:48:53 GMT
< server: envoy
< content-length: 0
< x-envoy-upstream-service-time: 1
<
* Koneksi #0 ke host httpbin ditinggalkan utuh

    3. Dalam waktu 30 detik setelah langkah sebelumnya dieksekusi, jalankan perintah berikut untuk mengakses path /headers layanan HTTPBin sekali sebagai user2:

      curl -H "user_id: user2" httpbin:8000/headers -v

      Output yang Diharapkan:

      < HTTP/1.1 200 OK
< server: envoy
< date: Mon, 17 Jun 2024 12:42:17 GMT
< content-type: application/json
< content-length: 378
< access-control-allow-origin: *
< access-control-allow-credentials: true
< x-envoy-upstream-service-time: 5
<
{
  "headers": {
    "Accept": "*/*",
    "Host": "httpbin:8000",
    "User-Agent": "curl/8.1.2",
    "User-Id": "user2",
    "X-Envoy-Attempt-Count": "1",
    "X-Forwarded-Client-Cert": "By=spiffe://cluster.local/ns/default/sa/httpbin;Hash=ddab183a1502e5ededa933f83e90d3d5266e2ddf87555fb3da1ad40dde3c722e;Subject=\"\";URI=spiffe://cluster.local/ns/default/sa/sleep"
  }
}
* Koneksi #0 ke host httpbin ditinggalkan utuh

      Output menunjukkan bahwa pembatasan tidak dipicu ketika user2 mengakses path yang sama. Ini menunjukkan bahwa pembatasan aliran spesifik pengguna berhasil.

    Referensi

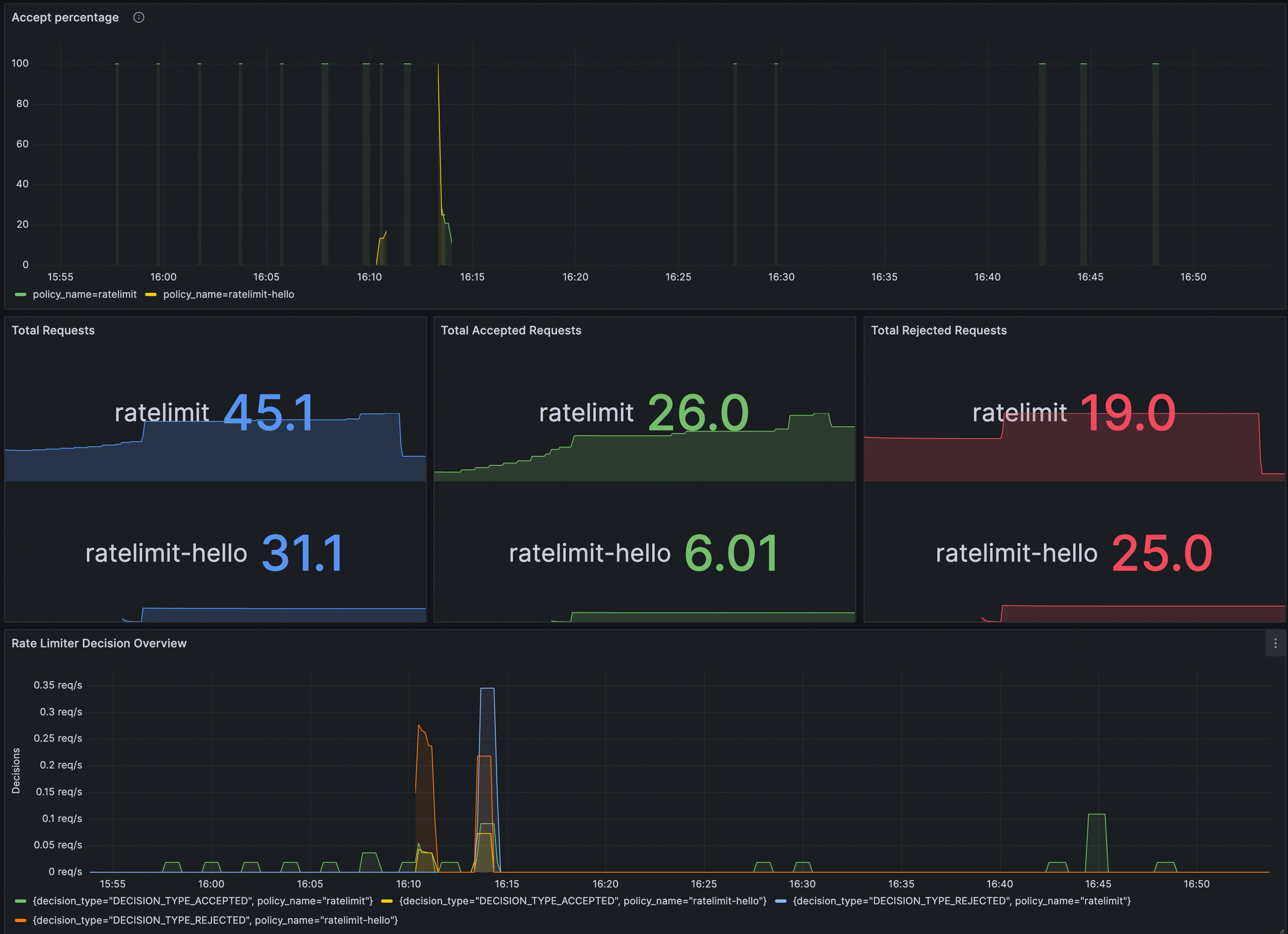

    Anda dapat memverifikasi apakah RateLimitingPolicy berlaku pada Grafana. Pastikan bahwa instance Prometheus untuk Grafana telah dikonfigurasi dengan suite penjadwalan lalu lintas ASM.

    Anda dapat mengimpor konten berikut ke Grafana untuk membuat dasbor untuk RateLimitingPolicy.

    Klik untuk Melihat Detail

    {
  "annotations": {
    "list": [
      {
        "builtIn": 1,
        "datasource": {
          "type": "grafana",
          "uid": "-- Grafana --"
        },
        "enable": true,
        "hide": true,
        "iconColor": "rgba(0, 211, 255, 1)",
        "name": "Annotations & Alerts",
        "type": "dashboard"
      }
    ]
  },
  "editable": true,
  "fiscalYearStartMonth": 0,
  "graphTooltip": 0,
  "id": 38,
  "links": [],
  "liveNow": false,
  "panels": [
    {
      "datasource": {
        "type": "prometheus",
        "uid": "${datasource}"
      },
      "description": "Sinyal berasal dari eksekusi periodik query: (sum(rate(rate_limiter_counter_total{policy_name=\"ratelimit\",component_id=\"root.0\",decision_type=\"DECISION_TYPE_ACCEPTED\"}[30s])) / sum(rate(rate_limiter_counter_total{policy_name=\"ratelimit\",component_id=\"root.0\"}[30s]))) * 100",
      "fieldConfig": {
        "defaults": {
          "color": {
            "mode": "palette-classic"
          },
          "custom": {
            "axisCenteredZero": false,
            "axisColorMode": "text",
            "axisLabel": "",
            "axisPlacement": "auto",
            "barAlignment": 0,
            "drawStyle": "line",
            "fillOpacity": 10,
            "gradientMode": "none",
            "hideFrom": {
              "legend": false,
              "tooltip": false,
              "viz": false
            },
            "lineInterpolation": "linear",
            "lineWidth": 1,
            "pointSize": 5,
            "scaleDistribution": {
              "type": "linear"
            },
            "showPoints": "auto",
            "spanNulls": false,
            "stacking": {
              "group": "A",
              "mode": "none"
            },
            "thresholdsStyle": {
              "mode": "off"
            }
          },
          "mappings": [],
          "thresholds": {
            "mode": "absolute",
            "steps": [
              {
                "color": "green",
                "value": null
              },
              {
                "color": "red",
                "value": 80
              }
            ]
          },
          "unit": ""
        },
        "overrides": []
      },
      "gridPos": {
        "h": 10,
        "w": 24,
        "x": 0,
        "y": 0
      },
      "id": 1,
      "interval": "10s",
      "options": {
        "legend": {
          "calcs": [],
          "displayMode": "list",
          "placement": "bottom",
          "showLegend": true
        },
        "tooltip": {
          "mode": "single",
          "sort": "none"
        }
      },
      "pluginVersion": "v10.1.0",
      "targets": [
        {
          "datasource": {
            "type": "prometheus",
            "uid": "${datasource}"
          },
          "editorMode": "code",
          "expr": "(sum by (policy_name) (rate(rate_limiter_counter_total{component_id=\"root.0\",decision_type=\"DECISION_TYPE_ACCEPTED\"}[30s])) / sum by (policy_name) (rate(rate_limiter_counter_total{component_id=\"root.0\"}[30s]))) * 100",
          "intervalFactor": 1,
          "legendFormat": "policy_name={{policy_name}}",
          "range": true,
          "refId": "A"
        }
      ],
      "title": "Persentase Penerimaan",
      "type": "timeseries"
    },
    {
      "datasource": {
        "type": "prometheus",
        "uid": "${datasource}"
      },
      "fieldConfig": {
        "defaults": {
          "color": {
            "mode": "thresholds"
          },
          "mappings": [],
          "noValue": "Tidak ada data",
          "thresholds": {
            "mode": "absolute",
            "steps": [
              {
                "color": "blue",
                "value": null
              }
            ]
          },
          "unit": "short"
        },
        "overrides": []
      },
      "gridPos": {
        "h": 10,
        "w": 8,
        "x": 0,
        "y": 10
      },
      "id": 2,
      "options": {
        "colorMode": "value",
        "graphMode": "area",
        "justifyMode": "center",
        "orientation": "horizontal",
        "reduceOptions": {
          "calcs": [
            "lastNotNull"
          ],
          "fields": "",
          "values": false
        },
        "textMode": "auto"
      },
      "pluginVersion": "10.0.9",
      "targets": [
        {
          "datasource": {
            "type": "prometheus",
            "uid": "${datasource}"
          },
          "editorMode": "code",
          "expr": "sum by (policy_name) (increase(rate_limiter_counter_total{component_id=\"root.0\"}[$__range]))",
          "instant": false,
          "intervalFactor": 1,
          "legendFormat": "{{ policy_name }}",
          "range": true,
          "refId": "A"
        }
      ],
      "title": "Total Permintaan",
      "type": "stat"
    },
    {
      "datasource": {
        "type": "prometheus",
        "uid": "${datasource}"
      },
      "fieldConfig": {
        "defaults": {
          "color": {
            "mode": "thresholds"
          },
          "mappings": [],
          "noValue": "Tidak ada data",
          "thresholds": {
            "mode": "absolute",
            "steps": [
              {
                "color": "green",
                "value": null
              }
            ]
          },
          "unit": "short"
        },
        "overrides": []
      },
      "gridPos": {
        "h": 10,
        "w": 8,
        "x": 8,
        "y": 10
      },
      "id": 3,
      "options": {
        "colorMode": "value",
        "graphMode": "area",
        "justifyMode": "center",
        "orientation": "horizontal",
        "reduceOptions": {
          "calcs": [
            "lastNotNull"
          ],
          "fields": "",
          "values": false
        },
        "textMode": "auto"
      },
      "pluginVersion": "10.0.9",
      "targets": [
        {
          "datasource": {
            "type": "prometheus",
            "uid": "${datasource}"
          },
          "editorMode": "code",
          "expr": "sum by (policy_name) (increase(rate_limiter_counter_total{component_id=\"root.0\", decision_type=\"DECISION_TYPE_ACCEPTED\"}[$__range]))",
          "instant": false,
          "intervalFactor": 1,
          "legendFormat": "{{ policy_name }}",
          "range": true,
          "refId": "A"
        }
      ],
      "title": "Total Permintaan Diterima",
      "type": "stat"
    },
    {
      "datasource": {
        "type": "prometheus",
        "uid": "${datasource}"
      },
      "fieldConfig": {
        "defaults": {
          "color": {
            "mode": "thresholds"
          },
          "mappings": [],
          "noValue": "Tidak ada permintaan yang ditolak",
          "thresholds": {
            "mode": "absolute",
            "steps": [
              {
                "color": "red",
                "value": null
              }
            ]
          },
          "unit": "short"
        },
        "overrides": []
      },
      "gridPos": {
        "h": 10,
        "w": 8,
        "x": 16,
        "y": 10
      },
      "id": 4,
      "options": {
        "colorMode": "value",
        "graphMode": "area",
        "justifyMode": "center",
        "orientation": "horizontal",
        "reduceOptions": {
          "calcs": [
            "lastNotNull"
          ],
          "fields": "",
          "values": false
        },
        "textMode": "auto"
      },
      "pluginVersion": "10.0.9",
      "targets": [
        {
          "datasource": {
            "type": "prometheus",
            "uid": "${datasource}"
          },
          "editorMode": "code",
          "expr": "sum by (policy_name) (increase(rate_limiter_counter_total{component_id=\"root.0\", decision_type=\"DECISION_TYPE_REJECTED\"}[$__range]))",
          "instant": false,
          "intervalFactor": 1,
          "legendFormat": "{{policy_name}}",
          "range": true,
          "refId": "A"
        }
      ],
      "title": "Total Permintaan Ditolak",
      "type": "stat"
    },
    {
      "datasource": {
        "type": "prometheus",
        "uid": "${datasource}"
      },
      "description": "",
      "fieldConfig": {
        "defaults": {
          "color": {
            "mode": "palette-classic"
          },
          "custom": {
            "axisCenteredZero": false,
            "axisColorMode": "text",
            "axisLabel": "Keputusan",
            "axisPlacement": "auto",
            "barAlignment": 0,
            "drawStyle": "line",
            "fillOpacity": 10,
            "gradientMode": "none",
            "hideFrom": {
              "legend": false,
              "tooltip": false,
              "viz": false
            },
            "lineInterpolation": "linear",
            "lineWidth": 1,
            "pointSize": 5,
            "scaleDistribution": {
              "type": "linear"
            },
            "showPoints": "auto",
            "spanNulls": false,
            "stacking": {
              "group": "A",
              "mode": "none"
            },
            "thresholdsStyle": {
              "mode": "off"
            }
          },
          "mappings": [],
          "thresholds": {
            "mode": "absolute",
            "steps": [
              {
                "color": "green",
                "value": null
              },
              {
                "color": "red",
                "value": 80
              }
            ]
          },
          "unit": "reqps"
        },
        "overrides": []
      },
      "gridPos": {
        "h": 10,
        "w": 24,
        "x": 0,
        "y": 20
      },
      "id": 5,
      "interval": "10s",
      "options": {
        "legend": {
          "calcs": [],
          "displayMode": "list",
          "placement": "bottom",
          "showLegend": true
        },
        "tooltip": {
          "mode": "single",
          "sort": "none"
        }
      },
      "pluginVersion": "v10.1.0",
      "targets": [
        {
          "datasource": {
            "type": "prometheus",
            "uid": "${datasource}"
          },
          "editorMode": "code",
          "expr": "sum by(decision_type, policy_name) (rate(rate_limiter_counter_total{component_id=\"root.0\"}[$__rate_interval]))",
          "intervalFactor": 1,
          "range": true,
          "refId": "A"
        }
      ],
      "title": "Ikhtisar Keputusan Pembatas",
      "type": "timeseries"
    }
  ],
  "refresh": "",
  "schemaVersion": 38,
  "style": "dark",
  "tags": [],
  "templating": {
    "list": [
      {
        "hide": 0,
        "includeAll": false,
        "label": "Data Source",
        "multi": false,
        "name": "datasource",
        "options": [],
        "query": "prometheus",
        "queryValue": "",
        "refresh": 1,
        "regex": "",
        "skipUrlSync": false,
        "type": "datasource"
      }
    ]
  },
  "time": {
    "from": "now-1h",
    "to": "now"
  },
  "timepicker": {},
  "timezone": "browser",
  "title": "Ringkasan Kebijakan - ratelimit",
  "version": 15,
  "weekStart": ""
}

    Dasbor adalah sebagai berikut.
